用于完成主軌道電路及調諧區短小軌道電路移頻信號電壓的調整(含正、反方向);提供了發送器/接收器用電源電壓,發送器功出電壓和軌道繼電器(含GJ、XGJ)電壓等測試條件;給出發送器、接收器的故障報警、軌道狀態及正反向運行指示燈等。
衰耗器為黑色盒體結構,外部裝有黑色網罩。盒體正面裝有發光二極管、測試塞孔,通過96芯線簧插頭與外部連接。ZPW·S型衰耗器外形見圖4.2.2.5-1。

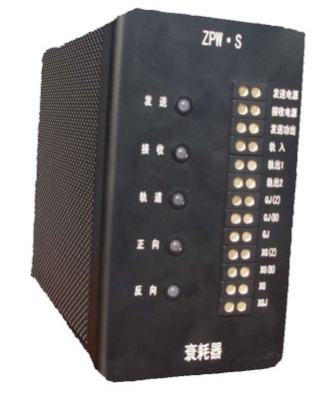

圖4.2.2.5-1ZPW·S型衰耗器外形圖
