用于產生18種低頻、8種載頻的高精度、高穩定的移頻信號源，載頻和低頻通過繼電器編碼的方式選擇實現。采用N+1冗余方式。用于區間和站內電碼化區段。
發送器為黑色盒體結構，由6M模塊構成，外部采用黑色網罩，內部由CPU板、數字板、電源板、功放板、母板五塊電路板構成。采用掛鉤方式掛接在相應的安裝架上，用專用鑰匙順時針旋轉鎖閉桿即可將設備固定。ZPW·F型發送器外形見圖4.2.2.3-1.

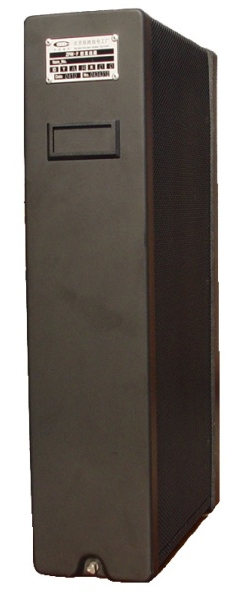

圖4.2.2.3-1ZPW·F型發送器外形圖
