本探傷儀采用超聲波探傷原理，專為國產外鎖閉裝置探傷研制，是電務維護人員對在用外鎖閉裝置進行無損檢測的專用工具。
主要技術參數
該探傷儀重量輕、體積小、可使用按鍵與觸摸屏幕操作、并且具有智能化的操作界面和便攜性。
探傷儀外觀
主要技術規格：
外形尺寸400x244x100（mm）；
I/O接口：探頭接口x2；電源接口x1；USB接口x2；
重量：<5kg；
防水等級：IP20；
工作溫度：0℃~+40℃；
電池使用時間：≥4小時（理論時間）；
按鍵：8個可編程功能按鍵，四個方向鍵一個確認鍵；
顯示：尺寸≥8.0"；亮度≥350?cd/m2；最大分辨率≥800?x?600?像素；可視角度≥70?Deg.；觸摸屏；
硬件系統：CPU主頻≥?1.6?GHZ；內存≥1GB；
操作系統：Microsoft??Windows??XP?Embedded；
存儲:?≥4G(可擴展)；
通信：無線LAN?Wi-Fi；藍牙；
主要配件：外包x1，鼠標x1，直探頭x2，60°斜探頭x1，耦合劑x2，輔助、清潔工具1套。
探傷專用軟件
外鎖閉探傷專用軟件主要有道岔資料記錄、檢測標準維護、智能檢測、自動檢測、手動檢測、歷史記錄查詢、幫助等功能。
軟件操作順序?yàn)椋旱顷戃浖?>>?輸入道岔資料?>>?確定檢測零件?>>?選擇智能/自動/手動檢測?>>?開始檢測>>歷史記錄查詢。

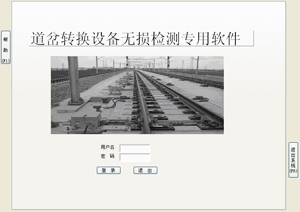

軟件主界面
現場應用技術特點
1）提出合理的外鎖閉探傷檢測周期、技術條件與檢測標準；
2）針對現場使用中外鎖閉關鍵部件選取幾個重點探傷點進行檢測；
3）不拆解或少拆解外鎖閉，減小現場工作強度，利用有限空間進行準確快速檢測，在現場設備的指定位置進行探傷即可檢測到全部探傷點，在密貼和斥離狀態各測一次；
4）探傷時不須大面積去掉油污，僅需在零件指定的暴露部位進行清潔；
5）具有界面友好的智能化操作向?qū)?，操作者?jīng)過簡單培訓即可使用，輸入道岔型號等信息，按照提示清潔探測點并放置探頭，探傷完畢后系統自動判斷結果并保存，同時采用聲、光、字提示報警，操作者不需對超聲波波形等復雜圖形進行識別處理；
6）探傷儀的配置設備簡便、附件少，具有觸摸屏與按鍵操作功能，滿足快速、準確和可靠性高等要求，并具有系統功能擴展性。
 |
 |
| 現場操作 |
探傷儀 |
