1、概述
JQ型轉轍機缺口監測系統主要通過監測轉轍機的真實缺口偏移量反映道岔密貼程度。系統可以實時監測并上傳缺口數值，定時輪詢或人工提取缺口圖片和視頻，存儲并統計所監測到的缺口信息，方便用戶查詢，追蹤分析道岔轉換前后偏移量的變化趨勢。當缺口偏移量超限，系統能實時給出預警、告警、圖片等信息，以便維護人員及時對轉轍機進行調整，為道岔養護提供依據。

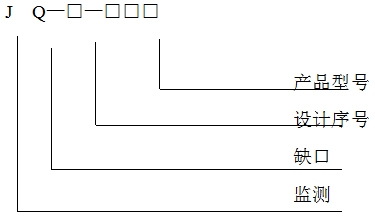

2、系統型號及含義
3、系統組成及功能
1）系統組成
JQ型轉轍機缺口監測系統由車站監控終端、現場監測箱和缺口采集處理模塊組成，同時，根據現場需求，系統還可擴展遠程監控終端，其結構如下圖所示。

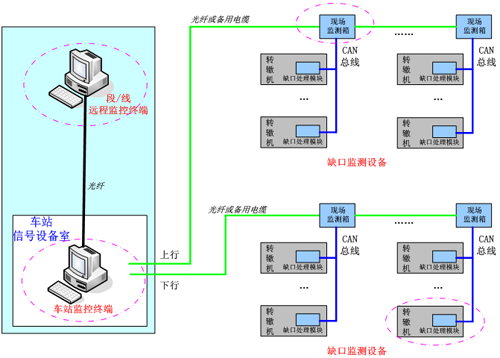

JQ型轉轍機缺口監測系統結構示意圖
2）系統主要功能：
???實時監測并上傳缺口偏移數值及道岔定反位狀態信息，及時反映道岔當前狀態
???定時輪詢、電流觸發或人工提取，上傳缺口圖片和視頻，方便用戶查閱缺口當前信息，了解道岔運行狀態
???缺口偏移量超限時進行預警和告警，提醒用戶發現并處理故障
???記錄并統計道岔缺口信息（包括溫度、濕度、定位缺口偏移量、反位缺口偏移量），有助于維護人員進行追蹤分析
4、系統圖片
 |
 |

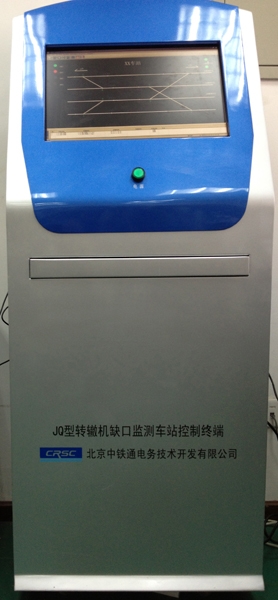

| 車站監控終端 |
現場監測箱內部結構 |
 |
 |

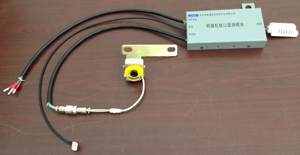

| 缺口采集處理模塊+S700K攝像頭 |

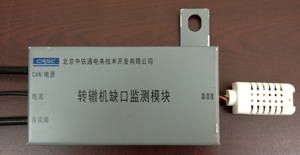

缺口采集處理模塊 |
 |
 |
| 缺口采集處理模塊+ZDJ9攝像頭 |

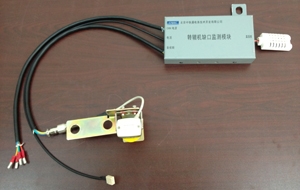

缺口監測模塊+S700K攝像頭 |
 |
 |

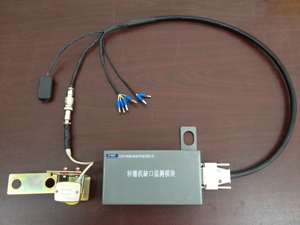

| 缺口監測模塊+ZDJ9攝像頭 |

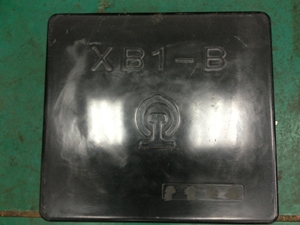

XB箱外觀 |
