wtyj型列車無線通信車載應急臺，是為了解決因機車綜合無線通信設備出現故障后，仍可滿足現有機車無線通信業務。
wtyj型列車無線通信車載應急臺根據實際應用情況分成兩種型號，分別是wtyj1-i、wtyj2-i兩種型號。

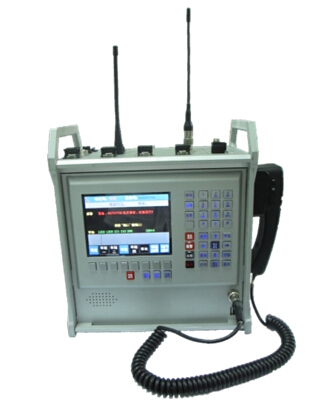

圖wtyj1-i型應急臺設備
（1）wtyj1-i型應急臺設備
wtyj1-i型應急臺設備由gsm-r、800mhz功能單元組成，其中g(shù)sm-r無線調度通信業務包括gsm-r語音調度通信，gprs方式的調度命令信息、無線車次號校核信息、列車尾部風壓信息無線傳輸；800mhz功能單元，可實現列車安全防護報警信息和客車列尾信息無線傳輸。
圖wtyj2-i型應急臺設備
（1）wtyj2-i型應急臺設備
wtyj2-i型應急臺設備由450mhz、800mhz功能單元組成，其中450mhz無線調度通信業務包括語音調度通信、450mhz列尾功能，800mhz功能單元，可實現列車安全防護報警信息和客車列尾信息無線傳輸。
1使用環境
?工作溫度：-10℃～60℃
?相對濕度：95%（+30℃）
?大氣壓力：70kpa～106kpa
?周?chē)鸁o(wú)腐蝕性和引起爆炸危險的有害氣體。
2產品規格
?主機的尺寸、顏色
?尺寸：寬×高×深329mm×426mm×163.8mm，見圖3.1。
?顏色為銀灰色。
?重量不大于9kg。
?電源適配器尺寸、顏色
尺寸：寬×高×深172.5mmx72.2mmx38mm，見圖3.2。
3主要技術指標
?供電電源
?主機電源標稱輸入電壓為直流13.8v，電壓輸入范圍:11v～13.9v。
?主機待機電流不大于1.5a，wtyj1-i型（gsm-r應急臺）主機工作時電流不大于3.2a，wtyj2-i（450m應急臺）型主機工作時電流不大于5a。
?一般性指標
?音頻輸出功率：0.5w～5w/8ω(外置喇叭)
1mw～10mw/300ω(聽筒)
?音頻失真：<5%
?麥克靈敏度：-60db
?450m電臺指標（只適用于wtyj2-i型設備）
?通信方式：同頻單工、異頻單工，雙工
?載波頻率：450~470mhz
?調制方式：fm（16f3e）
?頻組設置：8個
?信令要求
a)呼叫調度1520hz時間8s通話時151.4(162.2,173.8)hz隨話發送
b)隧道呼叫車站131.8hz時間3s
c)隧道呼叫機車114.8hz+186.2hz時間3s通話時186.2hz隨話發送
d)平原呼叫車站123.0hz時間3s
e)平原呼叫機車114.8hz時間3s
f)接收隧道司機呼叫114.8hz+186.2hz
g)接收調度呼叫1960hz
?發射功率:
a)低功率發射：5w(4.8w～5.8w)
b)高功率發射：10w(9w～11w)
?載頻誤差:不大于±2.5×10-6
?調制失真:不大于5％
?調制靈敏度:245mv±10％（送受話器口mic）
?調制限制：不大于5kh
?發射信令頻偏：
a)亞音頻±0.5khz+10%
b)單音±3khz+10%
c)ffsk±3khz+10%
?參考靈敏度:不大于0.35μv
?雙工靈敏度:不大于0.42μv
?調制接收帶寬:不小于±5khz
?靜噪開啟：0.35μv～0.6μv
?接收信令靈敏度:
a)亞音頻:150hz～250hz（在12db信納比時）
b)單音:0.65khz～0.85khz（在12db信納比時）
?高門限：0.5μv～5μv
?450mhz調度命令接口電平測試
輸入電平:-10db±6db
輸出電平:-10db±1db
?450mhz無線車次號接口電平測試：
輸入電平:245mv±20%
?gsm-r信道機指標（只適用于wtyj1-i型設備）
l通信方式：cs、csd、gprs
l工作頻帶：
接收頻率：930~934mhz
發射頻率：885~889mhz
l載頻間隔：200khz
l雙工頻率間隔:45mhz
l天線阻抗：50ω
l發射機特性
（1）載波功率:8w(39dbm±2dbm)(cs)
2w(33±2dbm)(gprs、csd)
（2）頻率誤差:1x10-7
（3）有效值相位誤差:誤差小于50
（4）峰值相位誤差:誤差小于200
l接收機特性
（1）標稱比特差錯率：靜態ber<10-4
多徑eq50ber<3%
（2）參考靈敏度：不低于-104dbm（33dbμv/m）
?800m電臺指標
?工作頻率：866.2375mhz
?載頻間隔：25khz
?天線阻抗：50ω
?發射機特性
a)發射功率：2.5w
b)頻率誤差：±2.5ppm
c)調制方式：f3e、fid、f2d
d)調制頻偏：3～3.5khz（1.2khz調制信號）
e)調制靈敏度：245mv±10mv
f)調制失真：≤5％
g)調制限制：≤5khz
?接收機特性：
a)參考靈敏度:≤0.3μv（12dbsinad）
b)音頻輸出：196mv～294mv
c)音頻失真:≤5％
d)接收帶寬:≥2×5khz
4產品業績：無（目前處于試用階段）
5產品報價：82000元(gsm-r)、68000元（450m）
