gkj型機車綜合無線通信庫檢設備用于實現對機車綜合無線通信設備、通用機車臺、調度命令機車裝置、無線車次號編碼器的出入庫檢測,可以對檢測結果進行保存、檢索和打印。機車出入庫自動檢測設備采用無線方式完成對機車臺的檢測。
機車綜合無線通信設備庫檢設備由計算機、激光打印機(a4)、主機、天饋線、ups等組成。
1設備組成
機車綜合無線通信設備庫檢設備由計算機、打印機、主機、天饋線、測試控制軟件組成。其中主機可由gsm-r語音模塊、gsm-r數據模塊、450mhz模塊、800mhz模塊組成,為可選件,可根據功能要求進行模塊配置。

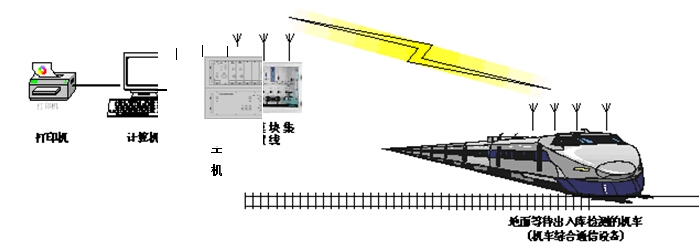

圖?GSM-R出入庫檢測設備示意圖
2系統功能
?具有從地面cir庫檢設備和被檢cir設備均能啟動庫檢過程的功能。
?被測cir無論處在何種工作模式,地面庫檢設備應能啟動庫檢過程的功能。
?在檢測過程中,被檢設備出現故障時,地面庫檢設備和被測cir均能發出故障告警,并顯示故障范圍。
?具有查詢、顯示及打印檢測結果的功能,存儲數據及語音容量大于60天。根據需要對檢測結果統計分析。
?具有開機自動和人工操作啟動自檢的功能。
?具有啟動450mhz通用機車電臺自檢的功能。
?具有檢測無線車次號編碼器的功能。
?具有檢測調度命令的功能。
3設備規格
設備主機的尺寸見表。
表主機的尺寸
名???稱
|
型?號
|
外形尺寸mm
|
備?注
|
寬
|
高
|
深
|
主機(6U機柜)
|
?
|
540
|
340
|
384
|
?
|

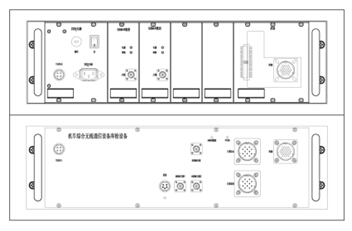

圖?GSM-R出入庫檢測設備主機示意圖
4技術指標
?環境條件
?周圍空氣溫度:-10℃~+55℃
?周圍空氣相對濕度:95%(+30℃)
?大氣壓力:70kpa~106kpa(相當于海拔高度3000m以下);特殊要求合同另定
?周圍無腐蝕性和引起爆炸危險的有害氣體.
?機械條件:
振動試驗:10~30hz,0.75mm;30~55hz,0.25mm,三個方向
沖擊試驗:35g
?電源
輸入220v±20%2a
?gsm-r技術指標
?通信方式:cs、gprs
?工作頻帶:
接收頻率:930~935mhz
發射頻率:885~890mhz
?載頻間隔:200khz
?雙工頻率間隔:45mhz
?天線阻抗50ω(tnc)
?發射機特性
載波功率:2w(33±2dbm)(gprs、cs)
頻率誤差:1x10-7
有效值相位誤差:誤差小于50
峰值相位誤差:誤差小于200
?接收機特性
標稱比特差錯率:
靜態ber≤10-4
多徑eq50ber≤3%
?參考靈敏度:不低于-104dbm
?450mhz技術指標
?通信方式:同頻單工、異頻單工
?載波頻率:450~470mhz
接收頻率:f4
發射頻率:f2、f4
?調制方式:fm(16f3e)
?信道間隔:25khz
?450mhz調度命令接口電平測試:
輸入電平-10db±6db
輸出電平-10db±1db
?800mhz技術指標
?通信方式:異頻雙工、異頻單工、同頻單工
?工作頻率:發射821.2375/866.2375mhz
接收866.2375mhz
?天線阻抗:50ω
?調制方式:16kof3e
?波道間隔:25khz
5產品業績:無(因為此產品由鐵科統一提供)
