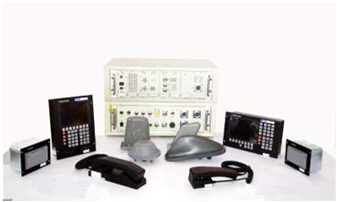

圖wtzj-i型機車綜合無線通信設備
wtzj-i型機車綜合無線通信設備(簡稱“cir”)由主機、操作顯示終端、送受話器(緊湊型)、打印機、揚聲器、連接電纜、天線及饋線、天線合路器、車次號數據采集編碼器組成。cir可內置lbj設備,實現對列尾風壓的查詢。
1使用環境
?工作溫度
主機:-25℃~+60℃
mmi:-10℃~+55℃
天線及饋線:-40℃~+70℃
?相對濕度:95%(+30℃)
?大氣壓力:70kpa~106kpa
?周?chē)鸁o(wú)腐蝕性和引起爆炸危險的有害氣體。
2主要技術指標
?供電電源
?采用標準配置時,wtzj-i主機電源標稱輸入電壓為直流110v,電壓波動范圍:66v~160v。
?根據需要配置不同的電源單元可滿足動車組、大型養路機械和軌道車等自輪運轉設備電源(蓄電池)的供電條件。
?電源單元輸出電壓13.3v。
?正常工作時整機總功耗不大于300w(全配置),開機最大瞬間功耗不大于3000w。
?一般性指標
?音頻輸出功率:0.5w~5w/8ω(外置喇叭)
1mw~10mw/300ω(聽筒)
?音頻失真:<5%
?麥克靈敏度:-60db
?錄音電平:聲控錄音245mv±10%
?450m電臺指標
?通信方式:同頻單工、異頻單工,雙工
?載波頻率:450~470mhz
接收頻率:f1、f2、f3、f4
發射頻率:f4
?調制方式:fm(16f3e)
?信令要求
a)呼叫調度1520hz時間8s通話時151.4(162.2,173.8)hz隨話發送
b)隧道呼叫車站131.8hz時間3s
c)隧道呼叫機車114.8hz+186.2hz時間3s通話時186.2hz隨話發送
d)平原呼叫車站123.0hz時間3s
e)平原呼叫機車114.8hz時間3s
f)接收隧道司機呼叫114.8hz+186.2hz
g)接收調度呼叫1960hz
?發射功率:
a)低功率發射:4.8w~5.8w
b)高功率發射:9w~11w
?載頻誤差:不大于±2.5×10-6
?調制失真:不大于5%
?調制靈敏度:245mv±10%(送受話器口mic)
?調制限制:不大于5kh
?發射信令頻偏:
a)亞音頻±0.5khz+10%
b)單音±3khz+10%
c)ffsk±3khz+10%
?參考靈敏度:不大于0.35μv
?雙工靈敏度:不大于0.42μv
?調制接收帶寬:不小于±5khz
?靜噪開啟:0.35μv~0.6μv
?接收信令靈敏度:
a)亞音頻:150hz~250hz(在12db信納比時)
b)單音:0.65khz~0.85khz(在12db信納比時)
?高門限:0.5μv~5μv
?450mhz調度命令接口電平測試
輸入電平:-10db±6db
輸出電平:-10db±1db
?450mhz無線車次號接口電平測試:
輸入電平:245mv±20%
?gsm-r信道機指標
?通信方式:cs、csd、gprs
?工作頻帶:
接收頻率:930~934mhz
發射頻率:885~890mhz
?載頻間隔:200khz
?雙工頻率間隔:45mhz
?天線阻抗:50ω
?發射機特性
(1)載波功率:8w(39dbm±2dbm)(cs)
2w(33±2dbm)(gprs、csd)
(2)頻率誤差:1x10-7
(3)有效值相位誤差:誤差小于50
(4)峰值相位誤差:誤差小于200
?接收機特性
(1)標稱比特差錯率:靜態ber<10-4
多徑eq50ber<3%
(2)參考靈敏度:不低于-104dbm(33dbμv/m)
?gps單元指標
?工作頻率:1575.42mhz(l1)
?工作帶寬:±5mhz
?極化:右旋圓極化
?天線阻抗:50ω
?增益:27±2db
?接收器rf特性
(1)定位精度:10米2drms(95%)
(2)初次定位時間(90%)
a)熱啟動(天歷、位置、日期、時間和星歷數據時):8秒
b)溫啟動(天歷、位置、日期和時間數據時):38秒。
c)冷啟動(無存儲信息):45秒。
(3)重新捕獲衛星時間
a)被遮擋60秒后:不大于3秒。
b)瞬時被遮擋:不大于1秒。
3產品業績:大同機車廠、大連機車廠、青島四方機車廠
4相關認證:鐵路部行政許可證
5產品報價:70000元
