ZPW-2000A無絕緣移頻自動閉塞設備
產品介紹：
ZPW-2000A型無絕緣移頻自動閉塞系統，是在UM71無絕緣軌道電路技術引進以及國產化基礎上，結合國情進行的技術再開發，該系統在軌道電路傳輸安全性、傳輸長度、系統可靠性、可維修性以及結合國情提高技術性能價格比、降低工程造價上都有了顯著提高，成為我國目前安全性高、傳輸性能好、具有自主知識產權的一種先進自動閉塞制式。
ZPW-2000A型無絕緣移頻自動閉塞設備已獲得《鐵路運輸基礎設備生產企業許可證》（TXJC2019-30014）。獲得獨立第三方頒發的產品產業化安全認證證書(LRR/RP/019-20111222)。2004年獲得中國鐵道學會科學技術一等獎（見圖1）。
2003年至今，ZPW-2000A型無絕緣軌道電路設備分別在巴基斯坦以及國內的多個路局使用，如浙贛線、廣深線等，累計超過13300公里（單線），市場占有率60%以上，贏得了行業客戶的高度認可。
圖1 中國鐵道學會科學技術一等獎
ZPW-2000A型無絕緣移頻自動閉塞設備構成主要包括室內設備和室外設備兩部分。其中室內設備由發送器、接收器、衰耗冗余控制器、防雷電纜模擬網絡盤、機柜等設備構成；室外設備由調諧匹配單元、空芯線圈、補償電容器等設備構成。具體的設備名稱、型號、標識代碼見表1。
表1 ZPW-2000A型無絕緣移頻自動閉塞設備名稱、型號、標識代碼表
| 序號 |
名稱 |
型 號 |
標識代碼 |
| 1 |
無絕緣移頻自動閉塞機柜 |
ZPW·G-2000A/T |
160150000182 |
| 2 |
無絕緣發送器 |
ZPW·F |
160150000012 |
| 3 |
無絕緣接收器 |
ZPW·J |
160150000021 |
| 4 |
無絕緣衰耗器 |
ZPW·S |
160150000030 |
| 5 |
無絕緣防雷模擬網絡盤 |
ZPW·ML |
160150000146 |
| 6 |
無絕緣防雷匹配變壓器 |
ZPW·BPL |
160150000410 |
| 7 |
無絕緣軌道電路自動閉塞調諧單元 |
ZPW·T-2600 |
160150000049 |
| ZPW·T-2300 |
160150000058 |
| ZPW·T-2000 |
160150000067 |
| ZPW·T-1700 |
160150000076 |
| 8 |
無絕緣軌道電路自動閉塞空芯線圈 |
ZPW·XK |
160150000085 |
| 9 |
無絕緣移頻自動閉塞接口柜 |
ZPW·GK-2000A/T |
160150000173 |
| 10 |
無絕緣防雷模擬網絡組匣 |
ZPW·XML/T |
160150000137 |
| 11 |
無絕緣機械絕緣節空芯線圈 |
ZPW·XKJ-1700 |
160150000128 |
| ZPW·XKJ-2000 |
160150000119 |
| ZPW·XKJ-2300 |
160150000100 |
| ZPW·XKJ-2600 |
160150000094 |
| 12 |
無絕緣軌道防雷組合 |
ZPW·ULG |
160150001206 |
| ZPW-ULG1 |
160150001419 |
 |
 |
 |
| ZPW·G-2000A/T型無絕緣移頻自動閉塞機柜外形圖 |
ZPW·GK-2000A/T型無絕緣自動閉塞接口柜外形圖 |
ZPW·F型發送器外形圖 |
 |
 |
 |
| ZPW·J型接收器外形圖 |
ZPW·S型衰耗器外形圖 |
ZPW.ML型防雷模擬網絡盤外形圖 |
 |
 |
 |
| ZPW·T-1700/2000/2300/2600型無絕緣調諧單元外形圖 |
ZPW?XK型無絕緣空芯線圈外形圖 |
ZPW·XKJ-1700/2000/2300/2600型無絕緣大電流機械絕緣節空芯線圈 |
 |
? |
? |
| ZPW·BPL型無絕緣防雷匹配變壓器外形圖 |
? |
? |
?

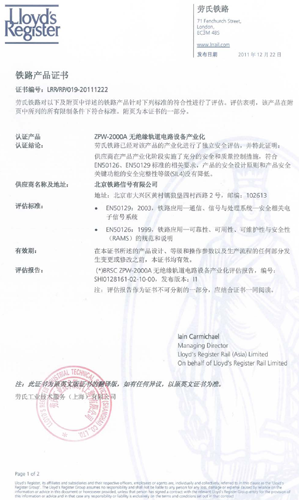

勞氏鐵路提供的安全評估報告和認證證書:
