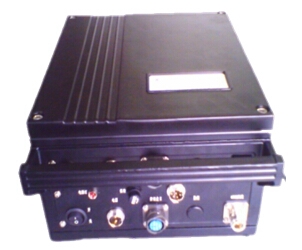

圖wttj-ⅱ型列車無線調度通用式機車臺
wttj-ⅱ型列車無線調度通用式機車臺是為解決列車長交路套跑中滿足不同制式的地面無線列調設備而研制的機車設備，是鐵路列車無線調度通信系統的重要組成部分。本設備可安裝在各類機車上，用于實現調度與司機、車站值班員、車長及其他司機之間的通信。
1產品特點
?本設備適用于四頻組單雙工兼容（b1）制式、同異頻半雙工（b2）制式、同頻或同異頻單工制式鐵路無線列車調度通信系統?；趃ps自動切換，語音提示有關信息。
?采用大規模集成電路，具有集成度高、體積小、結構緊湊、可靠性高、維修方便的特點。
?主機內部采用模塊化結構，電臺功能單元（收發信機、電源、控制電路部分）和gps單元，連接為插接式，維修方便。
?主機及控制盒均采用微機控制，具有l(wèi)cd顯示、操作方便。
?設備之間采用高可靠性接插件，可靠性高、便于安裝及拆卸。
2設備組成
?主機1臺
?控制盒2臺（單控為1臺）
?送話器2只（單控為1只）
?揚聲器2只（單控為1只）
?450m天線1套
?gps天線1套[饋線長度為7m或根據工程配置]
?主控電纜1根[5m或根據工程配置]
?副控電纜1根[30m或根據工程配置]
?天線饋線1根[7m或根據工程配置]
?電源電纜1根[5m或根據工程配置]
?減震架1套
?使用說明書1份
?備件1份
3主要性能
?環境條件
?工作的溫度:-25～＋55℃
?控制盒液晶顯示屏工作溫度-10～55℃
?相對濕度:95％（30℃）
?一般技術要求
?通信方式:雙工、異頻單工、同頻單工
?工作頻率范圍:450～470mhz
?天線阻抗:50ω（不對稱）
?頻組設置：8個
?信令要求：
a.呼叫調度1520hz時間4s通話時151.4(162.2,173.8)hz隨話發送
b.隧道呼叫車站131.8hz時間3s
c.隧道呼叫機車114.8hz+186.2hz時間3s通話時186.2hz隨話發送
d.平原呼叫車站123.0hz時間3s
e.平原呼叫機車114.8hz時間3s
f.接收隧道司機呼叫114.8hz+186.2hz
g.接收調度呼叫1960hz
?電源:額定電壓為110v（77v～143v）
允許浪涌電壓1.8kv，持續時間45μs
?數據接口和gps信息輸出接口：采用rs422標準
?最大工作電流:5.5a(13.8v)
?外形尺寸：主機230×320×140（mm）
控制盒120×163×74(mm)
?質量：主機6kg
控制盒1kg
4主要功能
?司機與調度雙工呼叫并通話。
?司機與車站值班員同異頻／單工呼叫并通話。
?司機與司機/車長同頻單工呼叫并通話。
?司機與司機/車長通過站臺轉信異頻單工呼叫并通話。
?具有出入庫遙測功能。
?具有調度優先功能。
?可承載調度命令無線傳送系統業務。
?可承載450兆列車尾部風壓業務。
?具有工作模式自動、手動轉換功能，模式轉換時具有聲、光提示功能。
?可顯示工作狀態。
?可自動檢測gps接收機工作狀態；當gps功能失效時有聽、視覺提示。
?強制轉入手動轉換模式時，應由人工恢復自動轉換模式。
?可更新模式轉換數據信息及手動轉換模式信息。
?可輸出公用數據信息。
?可輸出gps原始數據信息。
?可記憶工作模式。設備開機后，應工作在關機前所記憶的模式。
?具有模式轉換記錄和轉儲功能。
?留有錄音接口。
?可設置測試方式，便于維修、檢測。
?具有自檢功能。
5主要技術要求
?發射功率:低功率5w%
高功率10w%
?載頻誤差:不大于±2.5×10-6
?調制失真:不大于5％
?調制靈敏度:70mv?10mv（有源mic）
?調制限制：不大于5kh
?發射信令頻偏：亞音頻±0.5khz+15%
單音±3khz+15%
ffsk±3khz+15%小
?參考靈敏度:不大于0.6μv（12dbsinad）
?雙工靈敏度：不低于單工靈敏度3db
?調制接收帶寬:不小于±5khz
?音頻輸出功率:0.5w～5w/8ω
l失真:不大于5％
?接收信令靈敏度:
亞音頻頻偏不大于0.5khz/6dbs/n
單音頻偏不大于1.75khz/6dbs/n
6產品業績
上海局過軌機車項目、鐵通南昌分公司、淮北礦業公司、通遼鐵路、朔黃鐵路。
7產品報價15000.00元
