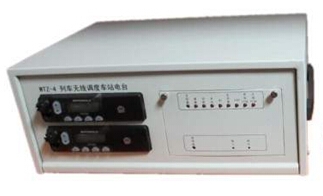

圖wtz-4型列車無線調度車站臺
wtz-4型列車無線調度車站臺能夠?qū)崿F(xiàn)車站與機車之間的通話、自動轉接調度與司機間的通話、向機車轉發來自信號設備的無線調度命令信息，具有自檢等功能。
1設備主要特點
?具有交/直流電源自動切換功能。當交流停電時，自動轉換到預先接通的電池組上。
?電源容量為13.8v/8a，并具有1.5a（最大5a）蓄電池浮充能力。
?具有工作狀態顯示功能及自檢結果調用顯示功能。
?具有長發保護功能。
2產品組成
?主機架一臺
?控制盒(僅車站臺、遙控臺配置)一只
?控制盒連接電纜(僅車站臺、遙控臺配置)一根
?天線饋線（長度見合同）一根
?天線（全向或定向）一付
?使用說明書(附、備件清單)一本
?避雷器(選件)一只
3產品規格
?外形尺寸:l×b×h(mm)
?主機440×300×185
?控制盒250×260×100
?質量:10kg
4一般技術要求
?工作頻率范圍450～470mhz
?通信方式同頻單工、異頻單工、異頻雙工
?配有錄音接口
5信令要求信令要求
?轉發機車間異頻呼叫信令114.8hz+186.2hz
?呼叫機車(同頻或異頻)114.8hz
?呼叫鄰站(同頻)123.0hz
?轉接調度(異頻)呼叫機車1960hz
?接收異頻呼叫車站131.8hz、107hz
?轉接機車呼叫調度1520hz
?接收追蹤控制音t1151.4hz
t2162.2hz
t3173.8hz
6電源要求
?輸入交流220v(-20%～+20%)
?輸出直流+13.8v±0.5v，10a
?帶備用蓄電池接口(dc-12v),并具備過充、過放保護功能
7環境要求
?溫度-10℃～+55℃（或-25℃～+55℃）
?相對濕度95%/30℃
?振動經受三級公路200km運輸試驗
?沖擊60m/s2
8主要技術要求
?發射功率：
低端發射機5w(2.5w～10w可調)
高端發射機10w(2.5w～12w可調)
?調制靈敏度15mv～25mv
?調制失真不大于5％
?調制限制不大于5khz
?載頻誤差不大于±5×10-6
?剩余調頻不大于-40db
?參考靈敏度單工不大于0.42μv
雙工不低于單工靈敏度3db
?調制接收帶寬不小于±5khz
?音頻輸出功率0.2w～1w可調(喇叭8ω)
1mw～10mw可調(聽筒350ω）?)
失真不大于5％
?發射信令頻偏：
亞音頻頻偏0.5khz+15%
單音頻偏3khz+15%
ffsk頻偏3khz+15%
?呼叫信令檢出靈敏度：
單音頻偏不大于1.75khz
亞音頻頻偏不大于0.5khz
?有線線路音頻四線制
?有線輸出阻抗600ω±10％或不小于15ω
?有線輸入阻抗600ω±10％或不小于20kω
?有線輸入輸出電平-20dbm～5dbm可調
9功能
?車站能自動轉接調度與司機間通話,車站值班員可插話,監聽。
?與調度通信時，具有越區自動切換、追蹤功能。
?車站值班員與司機/車長間異頻單工呼叫并通話。
?車站值班員與司機間同頻單工呼叫并通話。
?車站值班員與鄰站值班員單工呼叫并通話。
?車站臺能轉接司機與司機/車長間的異頻單工呼叫并通話。
?可設置測試方式,便于維修、檢測。
?具有調度通信優先功能。
?具有場強測試遙控自動發信功能。
?具有掛機提示及長發保護（15分鐘）功能。
?具有外接錄音接口。
?設備具有自檢并在本機顯示的功能，能接收監測總機的監測并將檢測結果送監測總機。
?設備可方便設置成帶轉信功能或取消轉信功能。
10產品業績
洛張鐵路（武漢局）、長荊線（武漢局）、衡茶吉鐵路、石長鐵路（廣鐵集團）
11相關認證鐵道部行政許可證
12產品報價16800.00元
