鐵路貫通地線（以下簡稱貫通地線）適用于鐵路綜合接地系統，該產品是將鐵路沿線的牽引供電回流、電力供電、信號、通信及其他電子信息系統、各種設備連接在一起的接地導體，形成等電位連接，實現鐵路沿線設備的防電磁感應干擾、靜電干擾以及防雷電侵入等功能。
該產品的合金外護套具有優良的耐腐蝕性能及環保性能，適宜于我國復雜的土壤環境中敷設使用。
1.?使用特性
1.1?貫通地線的使用環境溫度為－40℃～＋70℃，敷設溫度不低于－10℃。
1.2?貫通地線的允許彎曲半徑不小于貫通地線外徑的15倍。
2.?產品型號、名稱及規格
| 型號 |
名稱 |
規格 |
| DH |
鐵路貫通地線 |
35 |
| 70 |
3.?貫通地線的耐腐蝕性能指標
| 序號 |
項目 |
單位 |
性能指標 |
| 1 |
人造氣氛腐蝕試驗??鹽霧試驗 |
級 |
≥7 |
| 2 |
通常凝露條件下的二氧化硫腐蝕試驗 ? |
級 |
≥7 |
| 3 3.1 3.2 3.3 |
金屬材料試驗室均勻腐蝕試驗???? 酸溶液：?HCl???????PH值：1.9～2.0 鹽溶液：?5％NaCl???PH值：6.9～7.1 堿溶液：?NaOH??????PH值：11.0～11.1 |
mm/a |
≤0.05 |
4.?貫通地線環保性能
| 序號 |
有害物質項 |
單位 |
有害物質含量 ? |
| 1 |
汞(Hg) |
? mg/kg ?
|
≤1000? |
| 2 |
鉛(Pb) |
≤1000 |
| 3 |
鎘(Cd) |
≤100? |
| 4 |
六價鉻(Cr??VI) |
≤1000? |
5.?貫通地線結構示意圖
6.?參考外徑及重量
| 型號規格 |
參考外徑?mm |
參考重量?kg/km |

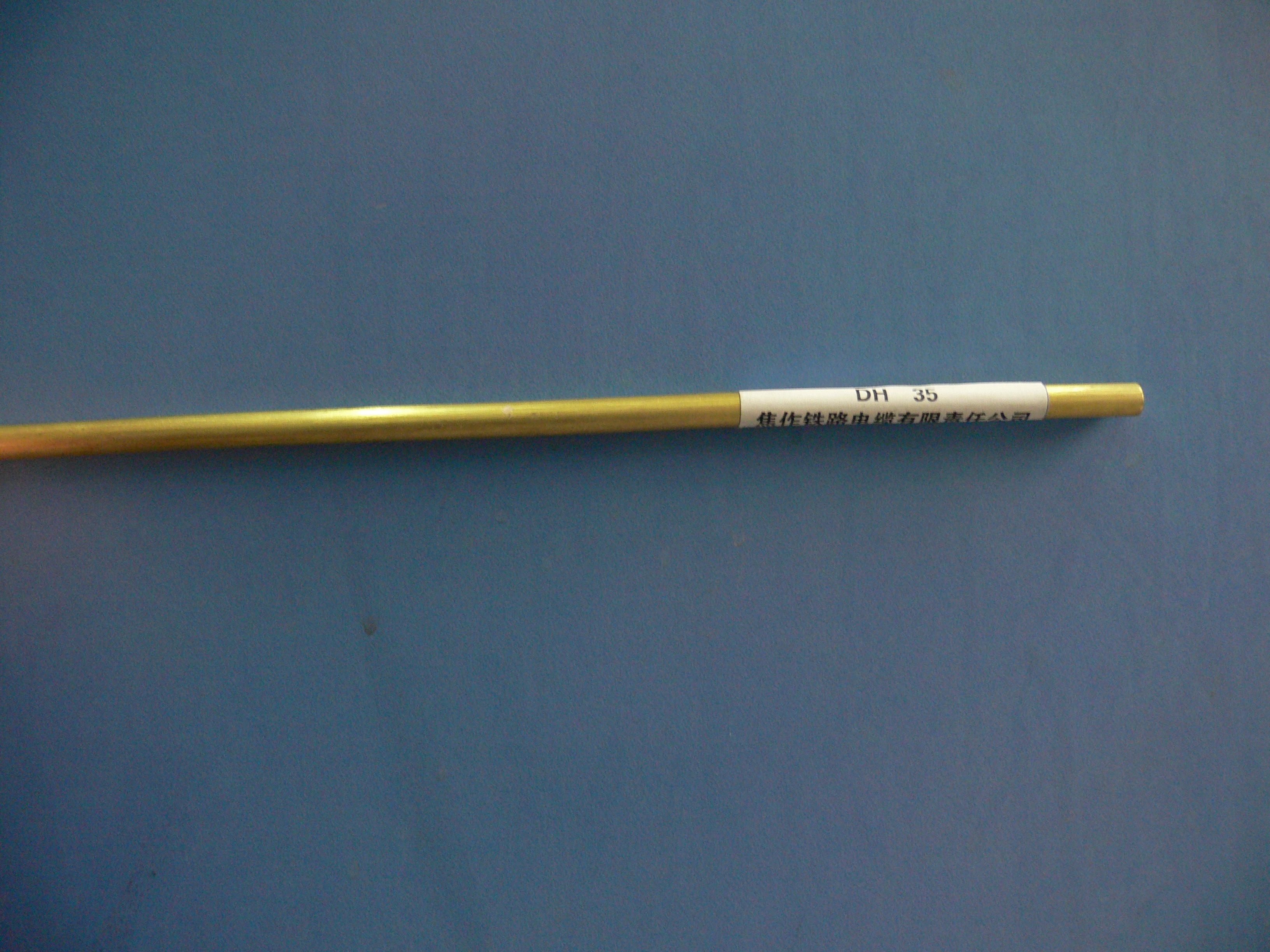

| DH??35 |
8.3 |
410 |

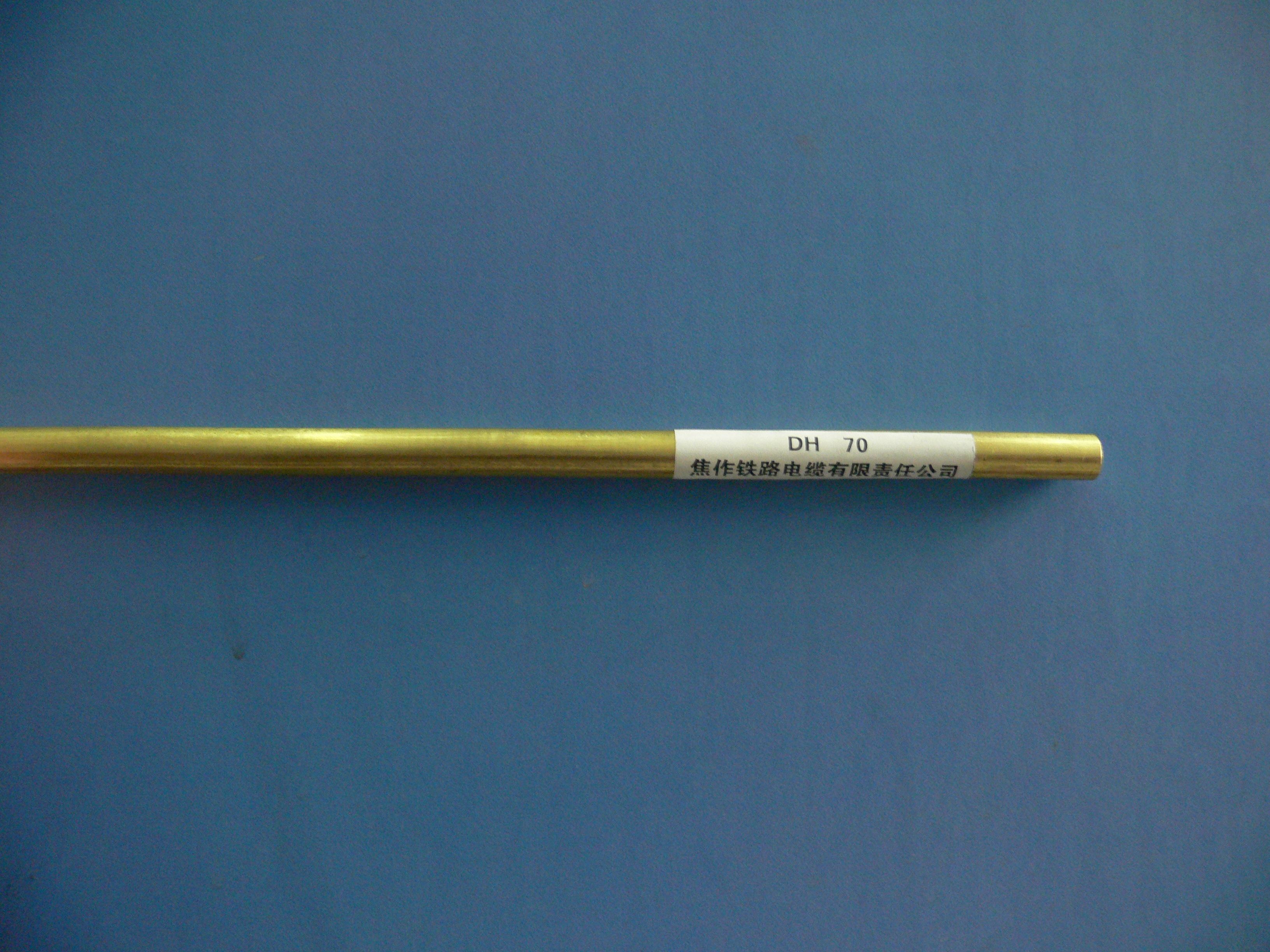

| DH??70 |
11.8 |
810 |
7.?交貨長度
7.1?每盤貫通地線的長度應不小于2000m。250m以下的短段交貨長度不超過總交貨長度的5％。根據雙方協議，允許以任意長度交貨。
7.2?貫通地線長度計量誤差應不超過±0.5％。
8.?運輸及貯存
8.1?產品運輸過程中嚴禁碰撞，避免造成機械損傷。
產品應妥善存放在庫房?jī)?nèi),防止地線進水或受潮。
?
