風力發電用電纜(TICW∕01—2009)
產品介紹:
一、?產品型號
型號 |
額定電壓 |
名稱 |
FDEF-25(-40) |
450/750V |
銅芯熱塑性合成彈性體絕緣氯丁橡皮護套風力發電用耐扭曲軟電纜 |
FDES-25(-40) |
450/750V |
銅芯熱塑性合成彈性體絕緣熱塑彈性體護套風力發電用耐扭曲軟電纜 |

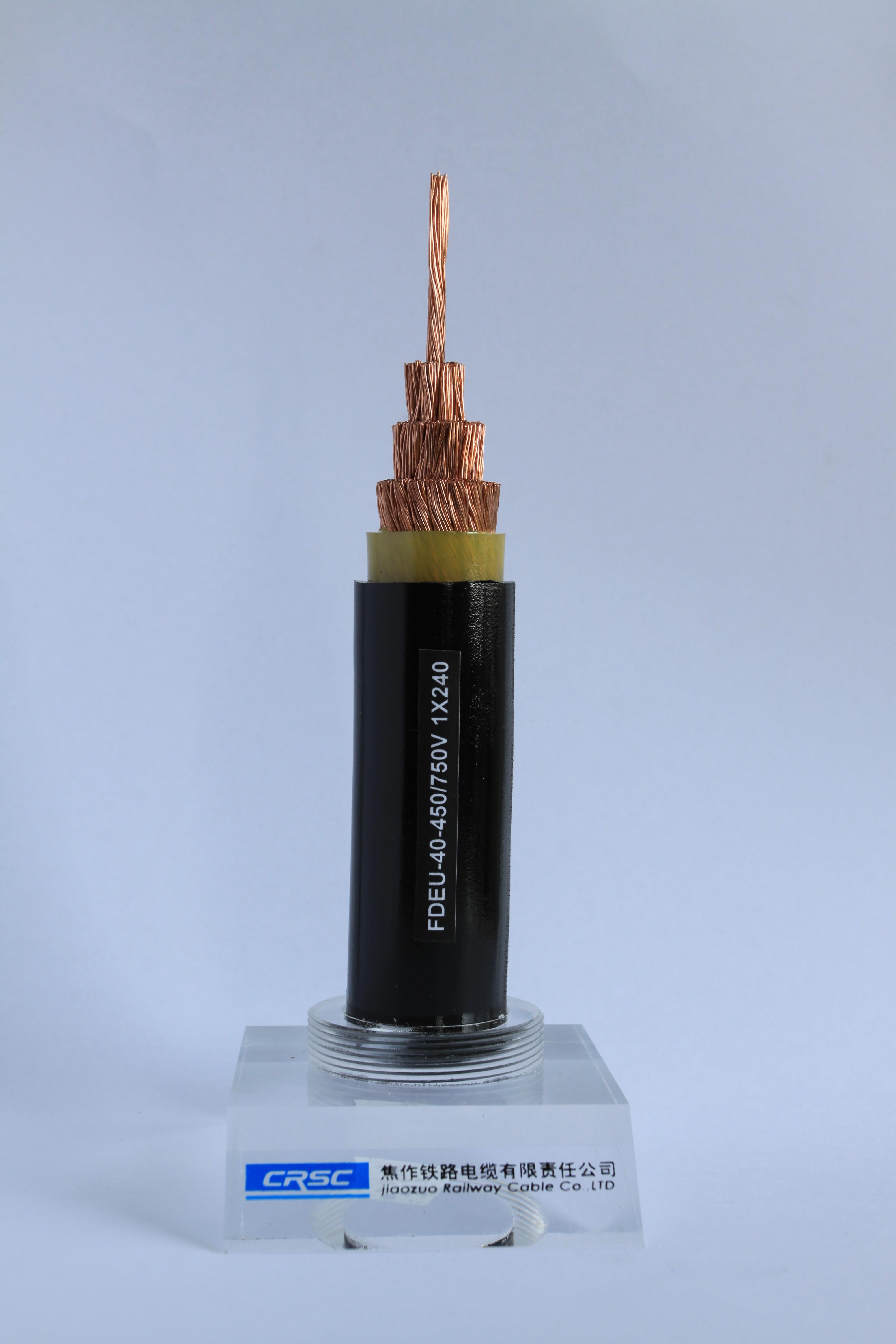

FDEU-40(-55) |
0.6/1kV 1.8/3kV |
銅芯熱塑性合成彈性體絕緣聚氨酯彈性體護套風力發電用耐寒(耐嚴寒)耐扭曲軟電纜 |

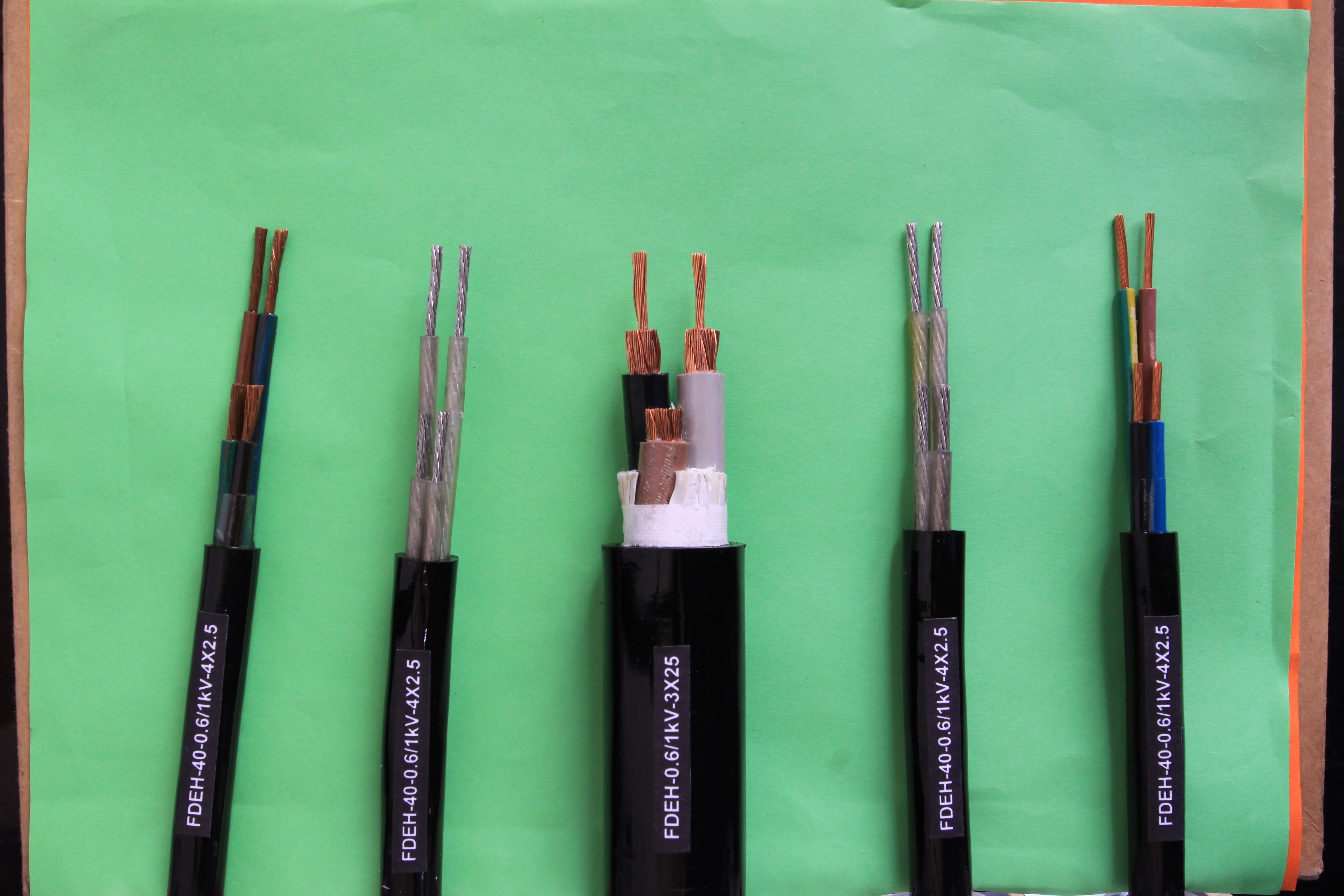

FDEH-25?(-40) |
0.6/1?kV 1.8/3kV(1) |
銅芯熱塑性合成彈性體絕緣氯磺化聚乙烯護套風力發電用耐扭曲軟電纜 |
FDES-25-40?(1) |
0.6/1kV 1.8/3kV |
銅芯熱塑性合成彈性體絕緣熱縮彈性體護套風力發電用耐扭曲軟電纜 |
注:(1)?如氯磺化聚乙烯護套電纜、氯丁護套和熱塑性彈性體護套電纜能夠通過試驗溫度-40℃的全部低溫試驗,其最低使用環境溫度為-40℃,相應型號為FDEVH-40、FDEVF-40、FDEVS-40。 |
二、?產品功能介紹
風力發電用電纜:用于風力發電設備中葉輪機及固定安裝塔內或其類似場合的電力傳輸。
三、?使用特性
1.?電纜導體的最高額定溫度
熱塑性合成彈性體絕緣電纜導體的最高額定溫度為90℃。
2.?電纜導體短路時(最長持續時間部超過5s)電纜導體的最高溫度
熱塑性合成彈性體絕緣電纜導體短路時(最長持續時間部超過5s)電纜導體的最高溫度部超過250℃。
3.?具有良好的耐低溫和耐磨性,以及耐疲勞性、耐氣候老化性能、耐微生物性能,對油品、化學品具有極好的耐腐蝕性。普通電纜不具有耐磨性和耐腐蝕性。
4.?抗扭轉性能和彎曲性能優異,成品電纜在-40℃的低溫環境下,能經受正、反各四轉為一次、扭轉角度為?1440°,次數不少于2000次的抗扭轉性能試驗,要求電纜試驗結束后導體不發生斷裂、護套表面不產生裂紋。成品電纜在常溫環境下,扭轉次數不少于10000次的抗扭轉性能試驗。
5.?工作溫度范圍大,運行溫度為-40℃~+90℃。
6.?電纜的敷設時要求環境低,敷設溫度不低于-30℃,普通電纜的敷設溫度為不低于0℃;
7.?電纜彎曲半徑小,固定安裝不小于電纜外徑的?4倍,移動安裝不小于電纜外徑的5倍。普通電纜的彎曲半徑為電纜外徑的?20倍。


?
