額定電壓1kV到35kV擠包絕緣電力電纜(GB/T 12706-2008)
產品介紹:
一、?產品型號及規格:
1.?常用型號見下表
型 |
號 |
名?稱 |
銅芯 |
鋁芯 |
VV |
VLV |
聚氯乙烯絕緣聚氯乙烯護套電力電纜 |
VY |
VLY |
聚氯乙烯絕緣聚乙烯護套電力電纜 |
VV22 |
VLV22 |
聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
VV23 |
VLV23 |
聚氯乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 |
VV32 |
VLV32 |
聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 |
VV33 |
VLV33 |
聚氯乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜 |
YJV |
YJLV |
交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
YJY |
YJLY |
交聯聚乙烯絕緣聚乙烯護套電力電纜 |

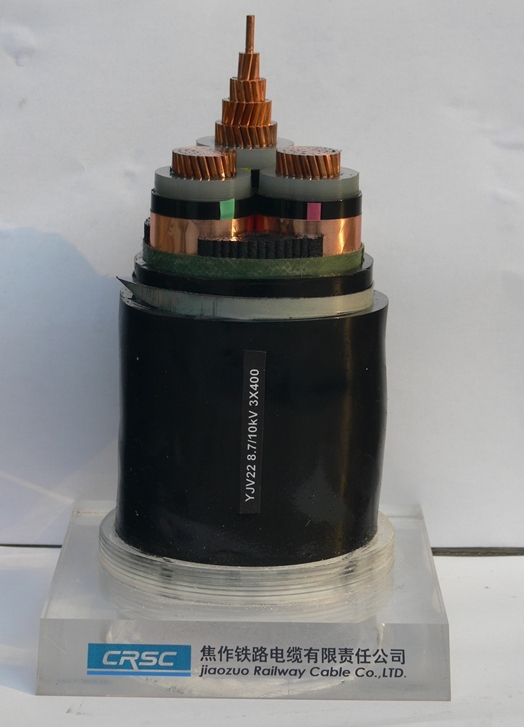

YJV22 |
YJLV22 |
交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
YJV23 |
YJLV23 |
交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 |
YJV32 |
YJLV32 |
交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 |
YJV33 |
YJLV33 |
交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜 |
注: 1.?本表中未列出的電纜型號可按GB/T?12706-2008附錄D.1.2的規定組成。 2.?電纜的護套還可以是低煙無鹵材料(WD)、低煙低鹵材料(DD)、防鼠材料(FS)、防蟻材料(FY)、防鼠防蟻材料(FSY)組成不同特性的電纜 |
2.?規格
電纜的芯數為1~5芯
電纜的標稱截面為1.5~630mm2
二、?產品功能介紹:
額定電壓1kV到35kV擠包絕緣電力電纜:適用于配電網或工業裝置中的電力傳輸。
三、?使用特性
1.?電纜導體的最高額定溫度
1)?聚氯乙烯絕緣電纜導體的最高額定溫度為70℃
2)?交聯聚乙烯絕緣電纜導體的最高額定溫度為90℃。
2.?電纜導體短路時(最長持續時間部超過5s)電纜導體的最高溫度
1)?聚氯乙烯絕緣電纜導體短路時(最長持續時間部超過5s)電纜導體的最高溫度部超過160℃。
2)?交聯聚乙烯絕緣電纜導體短路時(最長持續時間部超過5s)電纜導體的最高溫度部超過250℃。
3.?電纜敷設溫度
1)?聚氯乙烯絕緣電纜敷設溫度不低于0℃。
2)?交聯聚乙烯絕緣和乙丙橡膠絕緣電纜敷設溫度不低于-20℃。
4.?電力電纜安裝最小彎曲半徑單芯電纜可達15倍電纜外徑,三芯電纜最小彎曲半徑12倍電纜外徑。

?
