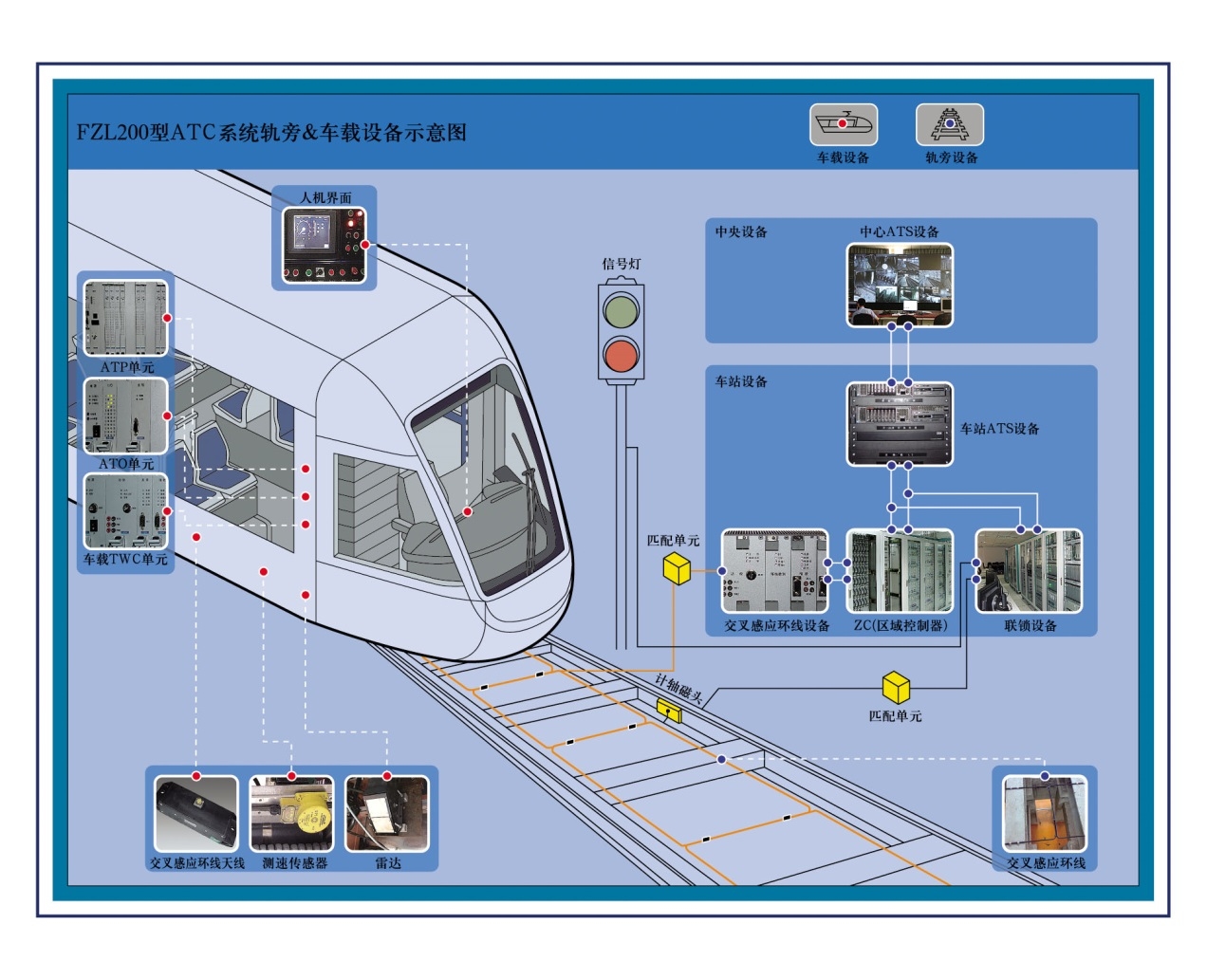

系統構成
FZL200型ATC系統由ATS、區域控制器（ZC）、車地通信TWC、車載ATP/ATO設備構成，其中區域控制器（ZC）和聯鎖設備單獨設置。
系統特點
1、利用環線進行雙向通信。滿足磁浮以及較惡劣無線電磁環境下可靠的雙向通信的要求，抗干擾能力強，同時環線和交叉點可以實現位置校正。
2、根據磁懸浮列車的特點，利用電磁脈沖傳感器實現測速測距。
ATP系統安全完善度等級達到sil4要求，通過第三方獨立權威機構的安全認證。
1、區域控制器zc子系統及車載atp子系統均基于我公司的安全信號應用平臺，采用2乘2取2的冗余結構。
2、具備降級運行模式。在連續通信故障或者非裝備atc設備列車運行時，利用計軸實現聯鎖級列車運行控制。
3、系統采用模塊化設計，滿足工程延伸擴展的需要。
4、系統實現了移動閉塞，可實現小于90秒的列車追蹤間隔。
主要技術參數
1、系統可適用于最高運行速度120km/h；
2、最小追蹤間隔：小于90秒；
3、區域控制器設備控制規模：
4、最多控制30列車；
5、控制的環線區段最多為24個；
6、單個環線最多進入3列車。
7、車載綜合測距誤差小于2%；
8、車載記錄裝置的電子存儲單元可以存儲3000km的運行數據；
9、車地通信twc參數：
10、車對地通信載頻54.55khz、速率1200bps、調制方式fsk；
11、地對車通信載頻35.8khz、速率1200bps、調制方式fsk；
12、不對稱環線最長500米，對稱環線最長1000米；
twc室內設備與室外環線的連接電纜控制距離最長為3km。
應用業績

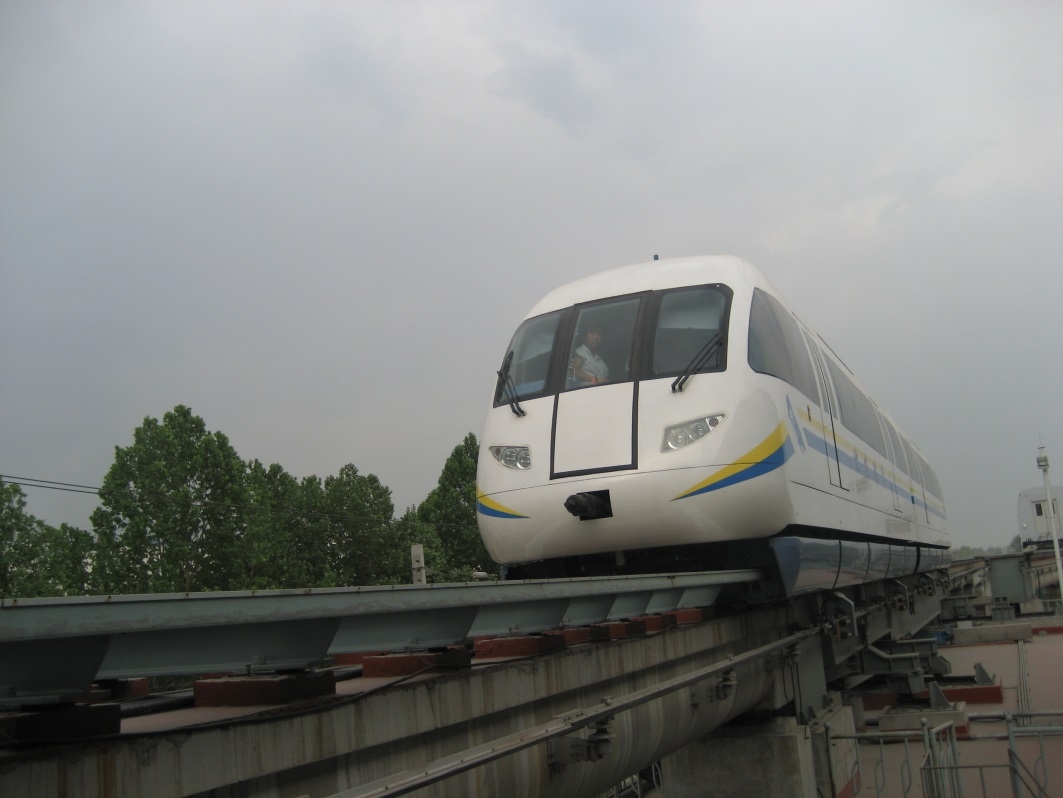

FZL200型ATC系統已經應用于唐山中低速磁浮試驗線，即將應用于北京s1線。
