系統構成

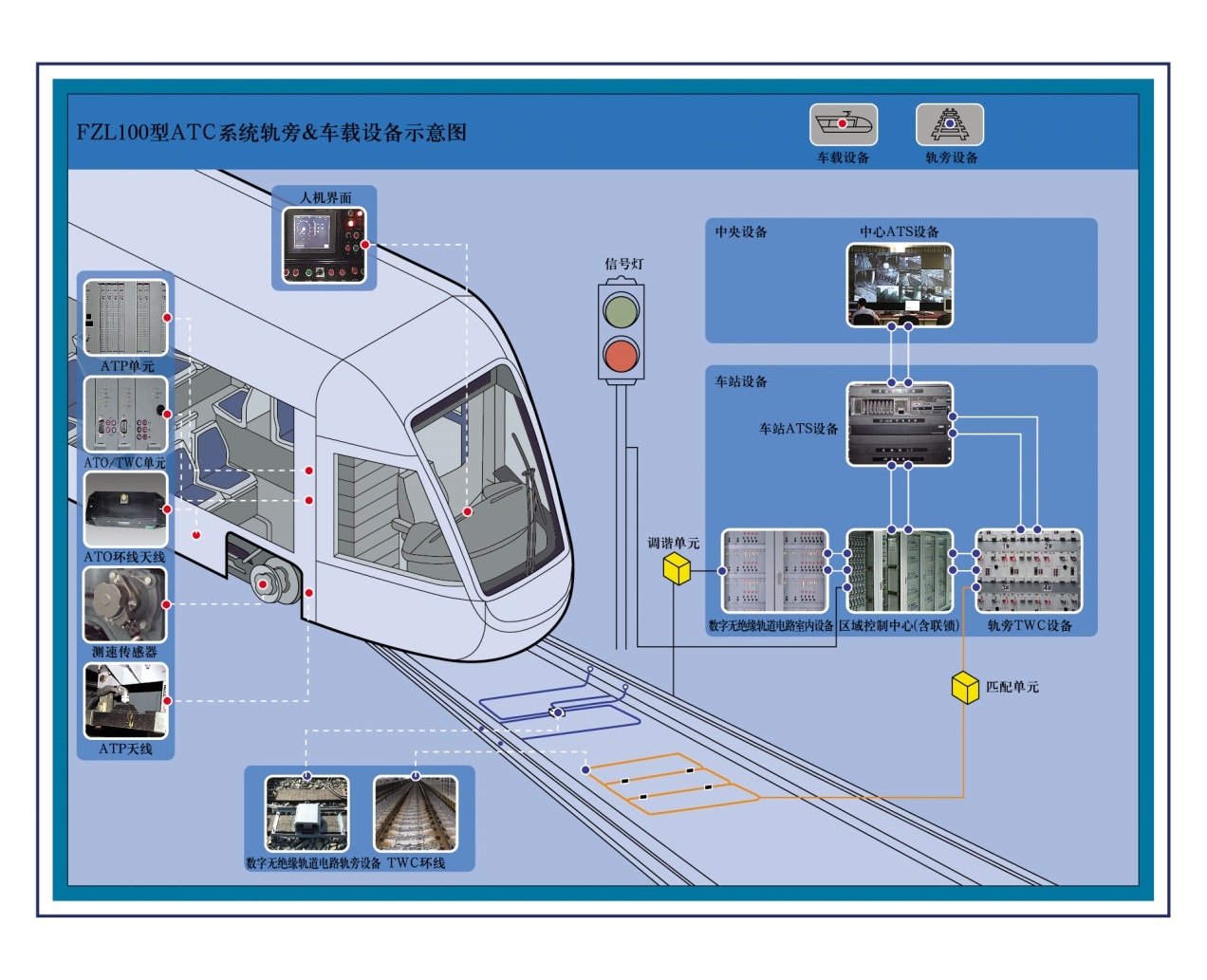

FZL100型ATC系統由ATS、區域控制中心、數字軌道電路、車地通信twc、車載atp/ato設備構成，其中區域控制中心采用聯鎖和軌旁atp一體化設備。
系統特點
1、數字無絕緣軌道電路以數字信號技術為基礎，具有信息量大（有效信息40bits以上）、抗干擾能力強的特點。
2、區域控制中心及車載atp系統設備安全完善度等級達到sil4要求，通過第三方獨立權威機構的安全認證。
3、區域控制中心和車載atp系統設備均基于我公司的安全信號應用平臺，采用2乘2取2的冗余結構。
4、采用模塊化設計，滿足工程延伸擴展的需要。
5、具有多種駕駛模式；
6、采用聯鎖和軌旁atp一體化設備，減少了設備環節，提高了系統的可靠性。
主要技術參數
1、系統可適用于最高運行速度120km/h；
2、最小追蹤間隔：90秒；
3、區域控制中心設備控制規模：
軌道電路數量≤80個；
輸入點信息數量≤1280點；
輸出控制點數量≤800點；
4、車載綜合測距誤差小于2%；
5、車載記錄裝置的電子存儲單元可以存儲3000km的運行數據；
6、軌道電路參數：
8種載頻，載頻頻率：9.5～16.5khz，48位有效信息位；
在道床電阻1.0ω˙km，軌道電路分路電阻0.15ω時，軌道電路極限長度為50m～350m，
在1.0mm電纜線徑條件，軌道電路電纜控制距離3km；
應用業績
1、fzl100型atc系統已經在長春輕軌３號線和４號線應用。
