TYWK型駝峰信號計算機一體化控制系統
適用范圍
TYWK型駝峰信號計算機一體化自動控制系統適用于電氣化和非電氣化區段的大、中、小能力駝峰，具有自動、半自動、手動等不同的作業手段，根據駝峰峰位和推送線數量的不同，可實現雙推雙溜、雙推單溜、單推單溜、多推雙溜和多推單溜等多種作業方式。
系統概述
TYWK型駝峰信號計算機一體化自動控制系統是一種適用于我國駝峰調車場運營作業的新型的全電子駝峰信號自動控制系統。該系統能夠?qū)崿F(xiàn)駝峰推送進路、調車進路的聯鎖控制和駝峰溜放進路及溜放速度的自動控制，符合相關的規范和技術標準，滿足現場運營要求。

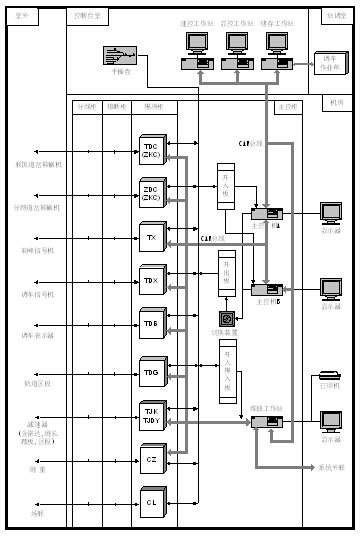

系統結構
TYWK型駝峰信號計算機一體化自動控制系統為集散式控制系統。主控機、下層智能化控制模塊、工作站間采用現場局部控制總線方式構成網絡，進行數據交換。同時，下層智能化控制模塊還通過開關量和can總線信息進行校核，并直接實施信號設備的控制。

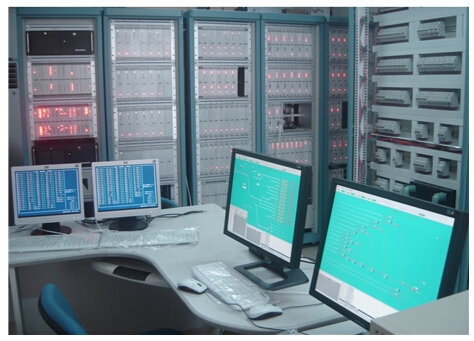

系統設備
系統功能
駝峰聯鎖功能。
根據輸入的調車作業計劃，實現多推雙溜、多推單溜、雙推雙溜、雙推單溜和單推單溜的溜放進路自動控制。
動態測量勾車走行速度并確定勾車的物理位置，實現溜放速度自動控制。
通過分路道岔鎖閉實現股道封鎖/解鎖。
測長、測重及峰頂計軸功能。
采用多媒體操作界面，具有語音報警、查詢及統計功能，支持遠程診斷。
具有與調車單傳輸系統、車站信息管理系統、機車遙控系統、摘勾顯示系統、尾部停車器控制系統、調度監督系統、電務監測網等系統以不同的方式聯機交換信息的手段和能力。
技術指標
系統適應的駝峰站場最大規模48股道；
平均推峰速度不少于5.5公里/小時；
最大推峰速度不超過10公里/小時；
雙機切換時間小于0.15秒；
所有檢測記錄基礎數據庫保持時間：1個月；
綜合運營統計概要數據庫保持時間：1年。
系統特點
取消了繼電器，實現駝峰控制全系統無接點控制。
控制系統主機與控制模塊間的信息交換采用can總線、i/o冗余并行校核的雙重閉環通信方式，系統聯鎖關系的三級串行邏輯判定等多種安全防護措施。
微電子智能控制模塊集信息采集、信息交換、邏輯運算、控制執行、故障定位為一體，系統結構簡單、配置靈活、適用性強。
電子軌道電路采用直流恒流技術，分路靈敏度高，反應快速，開通后無需調整。
實現了控制設備的插接方式的工廠化生產和施工。
具有完善的記錄、監督、測試和作業過程回放等功能，板級故障定位，便于現場維修和故障分析、處理。
應用業績
TYWK型駝峰信號計算機一體化自動控制系統自1999年起已在大同西、武昌東等20多個編組站得到了廣泛應用。
