tw-2型駝峰自動化控制系統
適用范圍
tw-2型駝峰自動化控制系統適用于電氣化和非電氣化區段的大、中、小能力駝峰，具有自動、半自動、手動等不同的作業手段，根據駝峰峰位和推送線數量的不同，可實現雙推雙溜、雙推單溜、單推單溜、多推雙溜和多推單溜等多種作業方式。
系統概述
tw-2型駝峰自動化控制系統通過控制貨車溜放進路和溜放速度，實現車列的分類、解體和編組控制。以溜放進路和溜放速度自動控制為核心，在保證各種駝峰溜放和作業安全及準確性的基礎上，實現高度自動化、智能化，大幅提高駝峰的解編效率，系統功能及解編能力達到世界先進水平。
系統結構
tw-2型駝峰自動化控制系統設計為典型的dcs集散式控制系統，由標準化、通用化、模塊化、系列化的微機組成，分為控制級、管理級、操作級三級體系結構?？刂萍壟c管理級之間，以及控制級內各控制板之間采用了現場總線方式進行通信聯系，操作級與管理級之間以及各級內之間采用以太局域網絡（ethernet）通信。

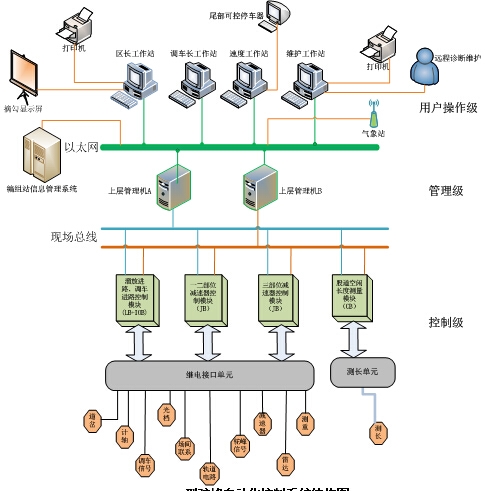

TW-2型駝峰自動化控制系統架構圖
TW-2型駝峰自動化控制系統結構圖
1、?系統設備
TW-2型駝峰自動化控制系統設備
系統功能
駝峰聯鎖功能。
根據輸入的調車作業計劃，實現多推雙溜、多推單溜、雙推雙溜、雙推單溜和單推單溜的溜放進路自動控制。
動態測量勾車走行速度并確定勾車的物理位置，實現溜放速度自動控制。
通過分路道岔鎖閉實現股道封鎖/解鎖。
測長、測重及峰頂計軸功能。
采用多媒體操作界面，具有語音報警、查詢及統計功能，支持遠程診斷。
具有與調車單傳輸系統、車站信息管理系統、機車遙控系統、摘勾顯示系統、尾部停車器控制系統、調度監督系統、電務監測網等系統以不同的方式聯機交換信息的手段和能力。
系統特點
采用軌道占用時間屏蔽等獨特手段，使系統具有防止輕車跳動的功能，有效地減少了軌道電路分路不良引起的勾車掉道等險性事故，提高了作業安全程度。
系統集成度高，占地面積小，可靠性高，維護簡單。
率先在我國實現駝峰聯鎖技術，在機車上下峰進路、推送進路、場間聯系等方面的自動化有獨創。
提供cad輔助設計軟件包，自動生成工程圖、配線圖等。
可與編組站綜合自動化系統cips有機結合，實現溜放作業的一體化管理。
擁有四推雙溜、48股道規模的駝峰場等復雜環境下的應用業績，在異常處理的范圍和深度方面能力卓越。
采用管理和控制一體化的理念，在駝峰運輸作業的管理方面具有更大的發展空間。
技術指標
系統適應的駝峰站場最大規模48股道；
平均推峰速度不少于5.5公里/小時；
最大推峰速度不超過10公里/小時；
雙機切換時間小于0.15秒；
所有檢測記錄基礎數據庫保持時間：1個月；
綜合運營統計概要數據庫保持時間：1年。
環境指標：
室內設備環境溫度：0~40℃；
相對濕度（+25℃）：40%~90%；
系統適應的海拔高度不超過3000米。
應用業績
TW系列駝峰自動化控制系統自1993年以來在國鐵及地方鐵路編組站共120多個駝峰得到了廣泛應用，市場占有率達50%以上，是目前國內駝峰自動化領域裝備數量最多的駝峰控制系統制式，其中在徐州北上下行、向塘西下行、阜陽北、鄭州北下行等站場全面替代了國外同類駝峰控制系統。
