適用范圍
gsm-r網絡路測與優化分析系統適用于鐵路gsm-r無線網絡服務質量檢測、網絡優化及系統維護。
概述
gsm-r網絡路測與優化分析系統是通號院遵循中國鐵路gsm－r測試規范要求，自主創新研發的一體化測試設備。
gsm-r網絡路測與優化分析系統用于gsm-r網絡語音業務測試、csd(電路交換數據業務)業務測試及gprs(通用分組無線服務技術)業務測試，通過分析、評估網絡事件和業務狀態，快速定位網絡故障，指導優化gsm-r網絡結構。
系統結構

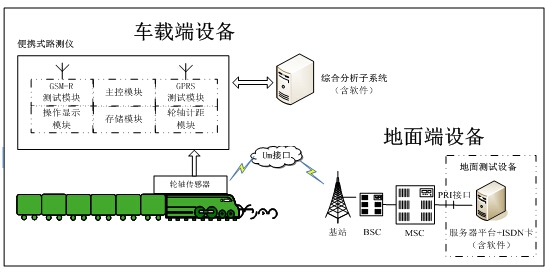

GSM-R網絡路測與優化系統通常由車載端設備和地面端設備兩部分構成。

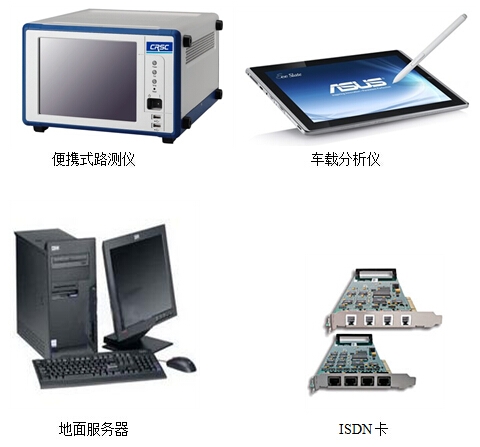

車載端設備由便攜式路測儀和車載分析子系統構成。其中便攜式路測儀包括：GSM-R語音模塊、GSM-R數據模塊、GPRS模塊、GPS模塊及電源模塊。
地面端設備包括：內置ISDN卡和地面服務器平臺。
主要功能

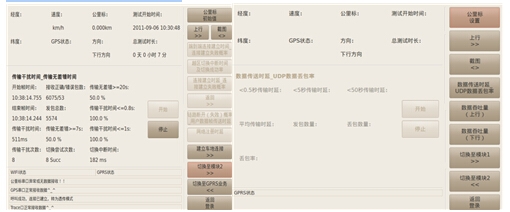

1、qos指標測試：按照測試標準實現gsm-r網絡語音業務測試、csd業務測試及gprs業務測試。

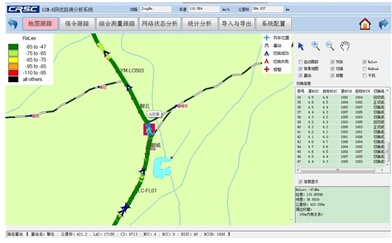

2、地圖跟蹤：地圖上顯示列車行駛位置、線路的基站位置，列車發生切換位置，無線信號質量，無線信號場強，無線傳輸干擾。

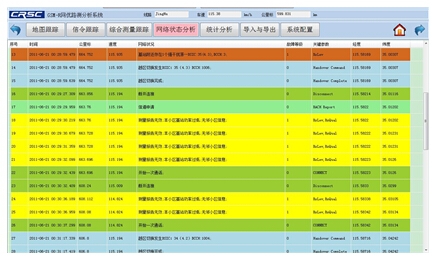

3、網絡狀態分析：分析網絡覆蓋、越區切換、頻率干擾、網絡掉話各類故障信息。
4、信令跟蹤：處理、解析和存儲GSM-R無線空中接口消息，跟蹤用戶的呼叫過程，實現異常流程和異常原因值告警。

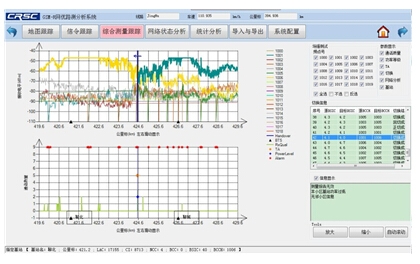

5、綜合測量跟蹤：實時繪制接收電平及通信質量圖表，顯示切換信息及網絡通信事件信息。

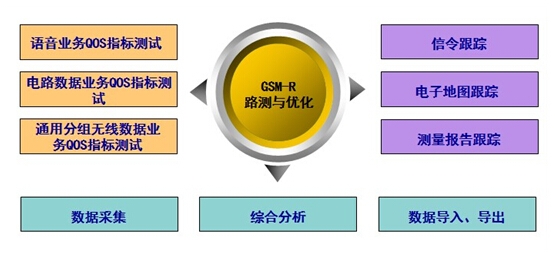

6、GSM-R網絡路測與優化分析系統整體功能如下圖所示：
主要技術指標
語音業務：
1、端到端連接建立時間ms-ms/ms-ft
2、連接建立失敗率
3、越區切換中斷時間及切換成功率
4、電路數據（csd）業務：
5、連接建立時延/連接建立失敗概率
6、鏈路斷開（失效）概率
7、用戶數據幀傳送時延
8、傳輸干擾時間、傳輸無差錯時間
9、網絡注冊時延
10、通用無線分組數據（gprs）業務：
11、數據傳送時延：
12、udp數據丟包率
13、數據吞吐量
產品特點
1、集成度高：車載測試設備采用一體化設計，集成度高，輕巧便攜。
2、自動化處理：測試過程全自動化處理，實時顯示列車當前位置、網絡通信狀態以及指標統計等信息，界面友好，操作便捷，為及時發現網絡問題、排除網絡干擾，優化網絡參數等提供有力手段。
3、數據交互實時性強：支持測試數據實時發送到地面服務器，數據分析及時完成。
4、使用便捷、測試效率高：用戶可輕松完成數據采集、指標統計、輸出報表等功能，顯著提高測試效率。
5、設備運行穩定可靠，測試可長時間無間斷進行。
業績
gsm-r網絡路測與優化分析系統成功應用于武廣、滬寧、滬杭、京滬、合蚌、哈大等多條高速鐵路的gsm-r網絡優化及驗收測試，適合鐵路實際情況經多項工程應用驗證的成熟產品。
