適用范圍:
適用于額定電壓交流750V或直流1000V及以下信號系統軌道電路信息與電能的傳輸
適用于地鐵、輕軌、遂道等有阻燃要求的場所。
產品特點:
電纜機械強度高，絕緣性能好，彎曲能力及抗沖擊能力強，防腐、防水、防蟲鼠害、防電磁干擾。
電纜適合于震動較為劇烈、使用條件較為惡劣的地鐵運輸環境。
綜合護套信號電纜和銅帶屏蔽信號電纜：理想屏蔽系數不大于0.8，適用于有一定屏蔽性能要求的場所。
鋁護套信號電纜：理想屏蔽系數不大于0.2，適用于有強電干擾的電氣化區段。
使用特性:
電纜的使用環境溫度為－40～＋70℃，敷設的環境溫度不低于－10℃。
電纜的彎曲半徑應不小于電纜外徑的15倍。
電纜的燃燒性能:
電纜的成束燃燒性能符合GB/T?19666-2005中B類阻燃規定，試驗方法符合GB/T?18380.34(idt?IEC?60332-3)。
電纜的低煙性能符合GB/T?19666-2005規定，最小透光率≥60%，試驗方法符合GB/T?17651.2(idt?IEC?61034-2)。
無鹵性能符合GB/T?19666-2005規定，PH加權值≥4.3，電導率加權值≤10μS/mm，試驗方法符合GB/T?17650.2(idt?IEC?60754-2)。
產品型號、名稱、規格:
|
型??號
|
名???????稱
|
規??格
|
|
WDZB-PTYA23
|
銅芯、聚乙烯絕緣、綜合護套、雙鋼帶鎧裝、聚烯烴外護套無鹵低煙阻燃地鐵輕軌信號電纜
|
（4～61）×1.0
（4～61）×1.4
|
|
WDZB-PTYA23-0.785?mm2
WDZB-PTYA23-1.0?mm2
WDZB-PTYA23-1.5?mm2
WDZB-PTYA23-2.5?mm2
|
銅芯、聚乙烯絕緣、綜合護套、雙鋼帶鎧裝、聚烯烴外護套無鹵低煙阻燃地鐵輕軌信號電纜
|
（4～61）芯
|
|
WDZB-PTYL23
|
銅芯、聚乙烯絕緣、鋁護套、雙鋼帶鎧裝、聚烯烴外護套無鹵低煙阻燃地鐵輕軌信號電纜
|
（4～61）×1.4
|
|
WDZB-PTYL23-0.785?mm2
WDZB-PTYL23-1.0?mm2
WDZB-PTYL23-1.5?mm2
WDZB-PTYL23-2.5?mm2
|
銅芯、聚乙烯絕緣、鋁護套、雙鋼帶鎧裝、聚烯烴外護套無鹵低煙阻燃地鐵輕軌信號電纜
|
（4～61）芯
|
|
WDZB-PZYT23
|
銅芯、聚乙烯絕緣、銅帶屏蔽、雙鋼帶鎧裝、聚烯烴外護套無鹵低煙阻燃地鐵輕軌信號電纜
|
（4～61）×1.4
|

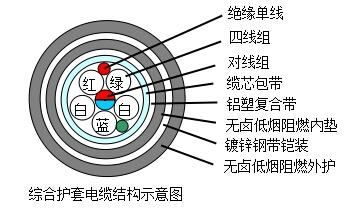

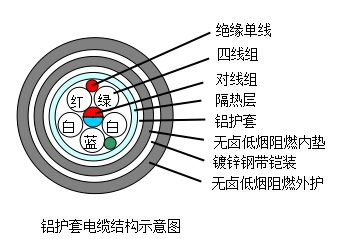

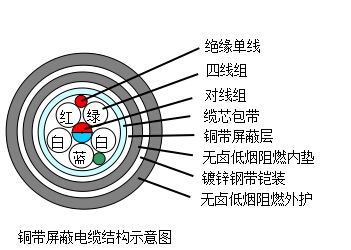

電纜截面示意圖:
