適用范圍：
適用于地面電子單元（LEU）與應答器之間傳輸報文數據信息。
產品特點：
本電纜除基本型外還有阻燃型、防白蟻型、耐寒型、防腐耐寒型等用于特殊環境的產品
使用特性:
電纜的使用溫度為-40～60℃。
電纜導體的長期允許工作溫度應不超過70℃。
電纜敷設環境溫度應不低于-10℃。
本電纜除基本型外還有阻燃型、防白蟻型、耐寒型等用于特殊環境的產品
電纜的允許彎曲半徑：鋁護套電纜應不小于電纜外徑的20倍；綜合護套電纜應不小于電纜外徑的15倍；編織屏蔽電纜應不小于電纜外徑的10倍。
綜合護套電纜具有屏蔽性能，可用于需要屏蔽電纜的區段。
鋁護套電纜具有良好的屏蔽性能，可用于鐵路電氣化區段。
阻燃型電纜可用于有阻燃要求的場合。
編織屏蔽電纜具有柔軟性，可用于室內分線柜與LEU設備的連接或室外電纜終端盒與應答器設備的連接。編織屏蔽電纜用于室內時應具有阻燃性能。
在正常敷設和正常使用條件下電纜的使用壽命應不低于20年。
產品型號、名稱及規格
|
型??號
|
名???????????稱
|
規??格
|
敷設方式
|
|
LEU·BSYL23
|
聚烯烴絕緣鋁護套雙鋼帶鎧裝聚乙烯外護套應答器數據傳輸電纜
|
1×2×1.53
1×4×1.53
|
直埋、管道、懸掛
|
|
LEU·BSYA23
|
聚烯烴絕緣綜合護套雙鋼帶鎧裝聚乙烯外護套應答器數據傳輸電纜
|
1×2×1.53
1×4×1.53
|
直埋、管道、懸掛
|
|
LEU·BSYYP
|
聚烯烴絕緣銅線編織屏蔽聚烯烴外護套應答器數據傳輸電纜
|
1×2×1.14
1×4×1.14
|
管道、走線槽、懸掛?
|

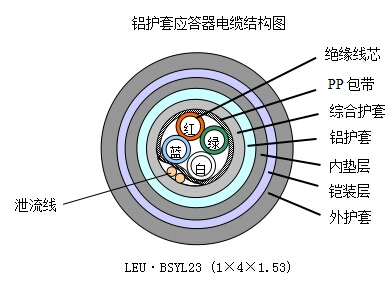

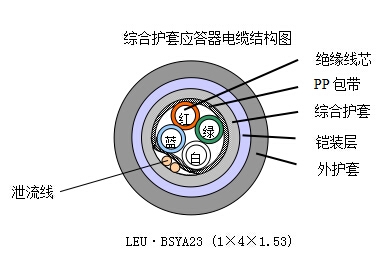

電纜截面示意圖
