適用范圍：
適用于額定電壓交流750V或直流1100V鐵路信號系統軌道電路、列控自動裝置和超速防護系統地面設備、車站電碼化、微機聯鎖、計算機監控、調度集中、調度監督、大功率電動轉轍機等有關信號控制裝置和設備之間傳輸控制信息，監測信息和電能，可做為DMIS底層系統數字信息和業務電話的傳輸通道?？蓪?shí)現1MHz（模擬信號）、2Mbit/s(數字信號)、額定電壓交流750V或直流1100V及以下系統控制信息與電能的傳輸。
產品特點：
當用于ZPW-2000無絕緣軌道電路自動閉塞時，傳輸距離可達10km。其中內屏蔽鐵路數字信號電纜，對傳輸四線組進行了單獨屏蔽（A型、B型），因而提高了電纜近端串音衰減，有效解決了在同根電纜內傳輸相同頻率的鐵路信號信息時，各傳輸線組之間的干擾防衛問題。同時可在鐵路電氣化和非電氣化區段使用。
本電纜除基本型外還有阻燃型、防白蟻型、耐寒型、高屏蔽型等用于特殊環境的產品。
電纜主要原材料選用與IEC國際標準基本一致。絕緣導電線芯采用具有國際先進水平的皮-泡-皮物理發泡三層共擠技術。
綜合護套鐵路信號電纜用于鐵路電氣化區段的強電干擾地區，理想屏蔽系數不大于0.8。
鋁護套鐵路信號電纜適用于鐵路電氣化區段的強電干擾地區，電纜理想屏蔽系數不大于0.2。
使用特性：
電纜的使用溫度為-40～60℃。
電纜導體的長期允許工作溫度應不超過70℃。
電纜敷設環境溫度應不低于-10℃。
電纜的允許彎曲半徑：非鎧裝電纜應不小于電纜外徑的10倍；鎧裝電纜應不小于電纜外徑的15倍；內屏蔽信號電纜應不小于電纜外徑的20倍。
產品型號名稱及規格
|
型?號
|
名?????????????稱
|
簡?稱
|
規?格
|
|
SPTYW03
SPTYW23
|
皮-泡-皮物理發泡聚烯烴絕緣聚乙烯外護套鐵路數字信號電纜
皮-泡-皮物理發泡聚烯烴絕緣雙鋼帶鎧裝聚乙烯外護套鐵路數字信號電纜
|
塑料護套鐵路數字信號電纜
|
(4～61)芯
|
|
SPTYWA23
|
皮-泡-皮物理發泡聚烯烴絕緣綜合護套雙鋼帶鎧裝聚乙烯外護套鐵路數字信號電纜
|
綜合護套鐵路數字信號電纜
|
|
SPTYWL23
|
皮-泡-皮物理發泡聚烯烴絕緣鋁護套雙鋼帶鎧裝聚乙烯外護套鐵路數字信號電纜
|
鋁護套鐵路數字信號電纜
|
|
型?號
|
名?????????????稱
|
簡?稱
|
|
SPTYWP03
SPTYWP23
|
皮-泡-皮物理發泡聚烯烴絕緣聚乙烯外護套內屏蔽鐵路數字信號電纜
皮-泡-皮物理發泡聚烯烴絕緣雙鋼帶鎧裝聚乙烯外護套內屏蔽鐵路數字信號電纜
|
塑料護套內屏蔽鐵路數字信號電纜
|
|
SPTYWPA23
|
皮-泡-皮物理發泡聚烯烴絕緣綜合護套雙鋼帶鎧裝聚乙烯外護套內屏蔽鐵路數字信號電纜
|
綜合護套內屏蔽鐵路數字信號電纜
|
|
SPTYWPL23
|
皮-泡-皮物理發泡聚烯烴絕緣鋁護套雙鋼帶鎧裝聚乙烯外護套內屏蔽鐵路數字信號電纜
|
鋁護套內屏蔽鐵路數字信號電纜
|
|
型?號
|
名?????????????稱
|
簡?稱
|
規?格
|
|
SPTYW03
SPTYW23
|
皮-泡-皮物理發泡聚烯烴絕緣聚乙烯外護套鐵路數字信號電纜
皮-泡-皮物理發泡聚烯烴絕緣雙鋼帶鎧裝聚乙烯外護套鐵路數字信號電纜
|
塑料護套鐵路數字信號電纜
|
(4～61)芯
|
|
SPTYWA23
|
皮-泡-皮物理發泡聚烯烴絕緣綜合護套雙鋼帶鎧裝聚乙烯外護套鐵路數字信號電纜
|
綜合護套鐵路數字信號電纜
|
|
SPTYWL23
|
皮-泡-皮物理發泡聚烯烴絕緣鋁護套雙鋼帶鎧裝聚乙烯外護套鐵路數字信號電纜
|
鋁護套鐵路數字信號電纜
|
|
型?號
|
名?????????????稱
|
簡?稱
|
|
SPTYWP03
SPTYWP23
|
皮-泡-皮物理發泡聚烯烴絕緣聚乙烯外護套內屏蔽鐵路數字信號電纜
皮-泡-皮物理發泡聚烯烴絕緣雙鋼帶鎧裝聚乙烯外護套內屏蔽鐵路數字信號電纜
|
塑料護套內屏蔽鐵路數字信號電纜
|
|
SPTYWPA23
|
皮-泡-皮物理發泡聚烯烴絕緣綜合護套雙鋼帶鎧裝聚乙烯外護套內屏蔽鐵路數字信號電纜
|
綜合護套內屏蔽鐵路數字信號電纜
|
|
SPTYWPL23
|
皮-泡-皮物理發泡聚烯烴絕緣鋁護套雙鋼帶鎧裝聚乙烯外護套內屏蔽鐵路數字信號電纜
|
鋁護套內屏蔽鐵路數字信號電纜
|

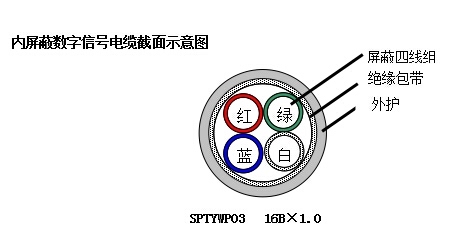

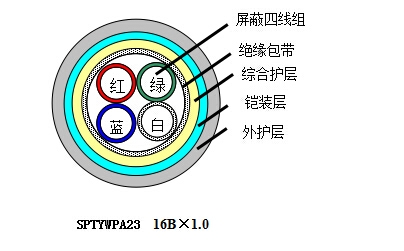

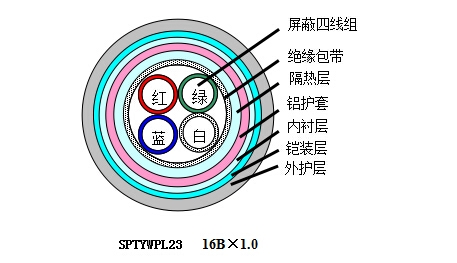

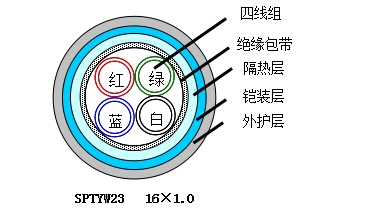

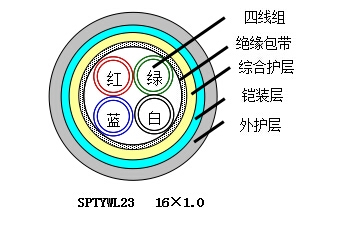

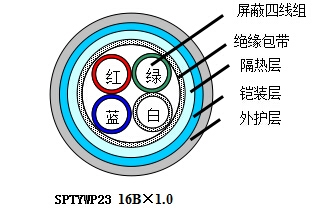

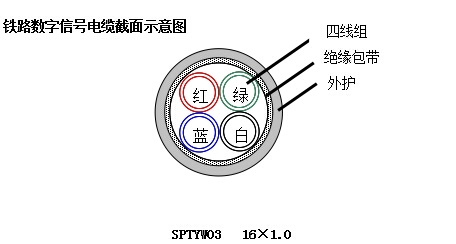

電纜截面示意圖
?
