適用范圍：適用于額定電壓交流500V或直流1000V及以下傳輸鐵路信號、音頻信號或某些自動裝置用固定敷設的各種電纜。
產品特點：
綜合護套鐵路信號電纜用于鐵路電氣化區段的強電干擾地區，理想屏蔽系數不大于0.8。
鋁護套鐵路信號電纜適用于鐵路電氣化區段的強電干擾地區，電纜理想屏蔽系數不大于0.2。
本電纜除基本型外還有阻燃型、防白蟻型、耐寒型、防腐耐寒型等用于特殊環境的產品。
使用特性：
電纜的使用溫度為-40～60℃。
電纜導體的長期允許工作溫度應不超過70℃。
電纜敷設環境溫度為：聚氯乙烯外護套電纜應不低于0℃；聚乙烯外護套電纜應不低于-10℃。
電纜的允許彎曲半徑：非鎧裝電纜應不小于電纜外徑的10倍；鎧裝電纜應不小于電纜外徑的15倍。
產品型號名稱及規格
|
型?號
|
名?????????????稱
|
簡?稱
|
規?格
|
|
PTYV或（PTY02）
PTYY或（PTY03）?
PTY22
PTY23
|
聚乙烯絕緣聚氯乙烯外護套鐵路信號電纜
聚乙烯絕緣聚乙烯外護套鐵路信號電纜
聚乙烯絕緣鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜
聚乙烯絕緣鋼帶鎧裝聚乙烯外護套鐵路信號電纜
|
塑料護套鐵路信號電纜
|
(4～61)芯
|
|
PTYA22
PTYA23
|
聚乙烯絕緣綜合護套鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜
聚乙烯絕緣綜合護套鋼帶鎧裝聚乙烯外護套鐵路信號電纜
|
綜合護套鐵路信號電纜
|
|
PTYL22
PTYL23
|
聚乙烯絕緣鋁護套鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜
聚乙烯絕緣鋁護套鋼帶鎧裝聚乙烯外護套鐵路信號電纜
|
鋁護套鐵路信號電纜
|

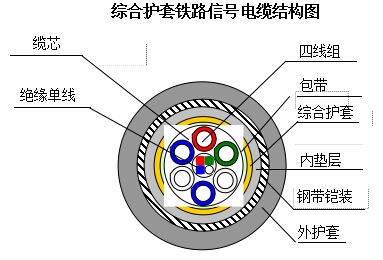

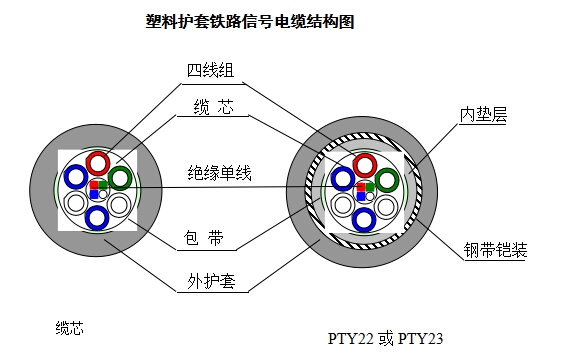

電纜截面示意圖
