DS6系列計算機聯鎖系統
DS6系列計算機聯鎖包括：DS6-K5B計算機聯鎖系統、DS6-60計算機聯鎖系統、DS6-60e全電子計算機聯鎖系統三個系列產品。
適用范圍
DS6系列計算機聯鎖系統適用于軌道交通聯鎖應用。
概述
DS6系列計算機聯鎖系統采用二乘二取二冗余結構設計,系統中所有涉及到安全信息處理和傳輸?shù)牟考凑铡肮收?安全”原則采用雙重系結構設計，任何單點故障都不會影響系統的正常使用，滿足鐵路車站信號控制設備高可靠和高安全的使用要求?？梢越尤隒TCS-2/CTCS-3列控系統，支持客運專線的列車控制。
DS6-K5B型計算機聯鎖系統由北京全路通信信號研究設計院有限公司與日本京三公司聯合開發。系統的聯鎖邏輯部和輸入輸出電路采用京三公司的K5B型產品。
DS6-60系統是北京全路通信信號研究設計院有限公司在引進、消化和吸收國際先進計算機聯鎖技術基礎上，繼承和發揚自身技術優勢，自主創新研發的一套符合歐洲鐵路安全標準的計算機聯鎖系統。
DS6-60計算機聯鎖系統符合歐洲鐵路安全標準，安全等級達到SIL4級，通過國際獨立安全機構評估。
DS6-60e系統采用DS6-60系統技術，以電子執行單元取代原有重力繼電器組合作為接口控制單元，構建基于二乘二取二主機平臺的全電子計算機聯鎖系統，實現對室外道岔、信號、軌道電路和其他接口設備的直接控制，完成聯鎖控制功能。
結構
DS6-K5B系統的結構圖及實物圖如下：
DS6-60系統的結構圖及實物圖如下:
DS6-60e系統的結構圖及實物圖如下:
DS6-60系統的實物圖如下:

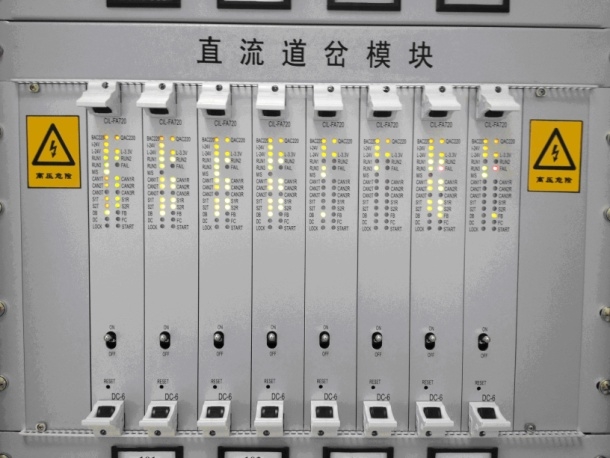

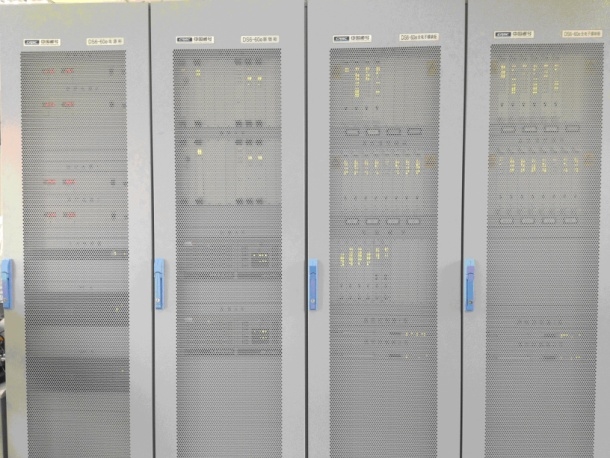

DS6-60e系統的實物圖如下:
功能
DS6系列計算機聯鎖系統具有如下功能：能夠?qū)崿F(xiàn)聯鎖的全部功能，
1.?符合TB/T-3027標準的聯鎖功能；
2.?可實現區域控制方式和站間通信功能；
3.?通過以太網、CAN、RS422/485等通信接口實現與以下外部設備的通信：
a) CTC/TDCS；?
b) 列控中心；
c) 微機監測；
d) 無線閉塞中心；
e) 。。。
技術指標
1)?環境溫度：0℃～?+45℃
2)?相對濕度：5%?～?90%（25℃，無凝結）
3)?DS6-K5B容量：輸入2400點，輸出2400點
4)?DS6-60容量：輸入3840點，輸出3200點
5)?DS6-60e系統容量:?500個電子執行單元。其中直流道岔模塊支持一臺轉轍機的控制；信號機模塊支持8個燈位的控制；通用輸出模塊支持16個獨立通道6檔位電壓的輸出；通用采集模塊支持16個獨立通道的電壓采集；64D模塊支持2路獨立的64D半自動閉塞。
特點
1)?DS6系列計算機聯鎖系統的聯鎖邏輯處理部件采用雙CPU進行同步比較，發生錯誤時使輸出導向安全。聯鎖雙系采用主從式冗余，可實現不間斷切換。
2)?I/O電路采用雙套并行的工作模式，每塊I/O電路板由雙CPU校核控制，確保系統輸入輸出控制的安全性和可靠性；系統采用模塊化設計，具有擴展靈活、維護量小等優點。
3)?系統各單元設計為智能單元，具有自診斷和運行狀態監控功能，系統中每一個單元均按照雙套冗余配置。
4)?DS6-60e系統具有占用空間小、便于施工等優點。
業績
DS6-K5B系統自2000年以來廣泛應用于鐵路客運專線、既有線、城市軌道交通、地方鐵路專用線等車站的運營控制，目前為止已開通運行650個車站。
DS6-60系統自2008年4月起陸續在長春輕軌3號線/4號線、重慶地鐵6號線、玉蒙線、寶成線、盤西線、北京地鐵八號線、大連地鐵202線，西安地鐵1號線、青島3號線、東莞快速軌道交通R2號線、太焦線等線路應用。
DS6-60e系統已開通試驗站。
