1.系統概述
DX-IW型道口控制系統，滿足相關歐洲安全標準的要求。目前該產品已通過第三方的安全認證，達到Sil4級安全等級。
DX-IW型道口控制系統主要包括：
室內設備：道口控制箱（包括PLC、室外設備控制板、電源模塊）
室外設備：欄木機、欄木控制盒、公路信號機
1.1.核心處理單元
核心處理單元采用PLC技術實現，使用西門子S7-1200系列產品。
1.2.人機界面單元
人機界面采用西門子LCD液晶觸控屏幕。
1.3.接口電路單元
接口電路的作用是提供室外欄木機、信號機的大功率驅動。采用無觸點元件（也稱固態繼電器）實現。
系統采用電子模塊對LED信號機進行故障檢測，當LED發光管故障大于40%時，給出報警。
1.4.室外設備
系統室外設備包括欄木機和公路信號機，根據項目需要，道口公路每側各設置一臺欄木機和信號機。
1.5.電源模塊
道口系統外部供電為交流220V，通過電源模塊提供和滿足以下系統內部用電：
- 欄木電機：AC220V、2A
- 欄木制動機：DC24V、500mA
- PLC、顯示器及接口：DC24V、1A
- 公路信號機（單個顯示）：DC48V、135mA
- 二次接近表示牌：DC48V、100mA
1.6.對外接口單元
道口系統分為站內道口和區間道口，其中道口通知條件由聯鎖通過通知繼電器接點提供。
2.功能
- 系統電路設計考慮故障—安全要求，具備自檢功能。當室內或室外設備發生故障時，能夠向道口值班員發出報警，同時向公路車輛及行人提示道口故障。
- 主控單元采用PLC技術，除與聯鎖系統接口外，系統對道口設備控制采用全電子模式，取消繼電器接口電路。
- 采用液晶顯示屏幕對道口設備狀態進行表示。
- 道口欄木采用人工控制模式，設置控制按鈕，用于在正常情況下道口操作員手動操作欄木和故障時應急處理。
- 系統提供列車接近聲光報警，當聯鎖系統向道口發送列車接近信息時，系統啟動室內聲光報警，提示道口操作員進行道口設備控制。
- 系統工作模式分為正常工作模式（人工）和故障模式兩種，并預留自動工作模式。
- 主控單元具有狀態和操作記錄功能，存儲列車接近時的方向、時間等信息，并能根據需要隨時調閱或輸出。
- 系統硬件電路設計具有相對獨立的室外設備控制單元或接口，便于對室外設備進行選配。
3.技術參數
| 技術參數 |
性能指標 |
| 額定電壓 |
AC220V±15% |
| 電壓頻率 |
50Hz |
| 耗電量 |
欄木/臺：550W? 信號機/臺：23W（含喇叭） 控制設備：150W |
| 絕緣電阻(正常大氣壓力) |
50MΩ |
| 接地電阻 |
接地電阻值≤4Ω |
| 欄木動作時間 |
升桿<7s,?落桿<10s |
| 欄木臂長度 |
最大?10m |
| 公路信號機可視距離 |
≥200m |
| 防雷與電磁兼容 |
設備的電磁兼容符合IEC?62236-4:2003標準 |
| IP?等級 |
室外設備：信號機及欄木機IP53 室內控制柜：IP20? |
| MTBF |
PLC??20?年 欄木機?動作次數不小于50000
?
公路信號機壽命為50000h 按鈕電氣壽命不低于50萬次? |
4.環境技術條件
- 大氣壓力：74.8-106kPa(海拔≤2500m)
- 環境溫度：0-55℃（室內設備）-40-70℃（室外設備）
- 相對濕度：≤95%(25℃)
- 振動頻率：10~150Hz，加速度≤5m/s2;
- 周圍無引起爆炸危險的有害氣體。
5.應用案例

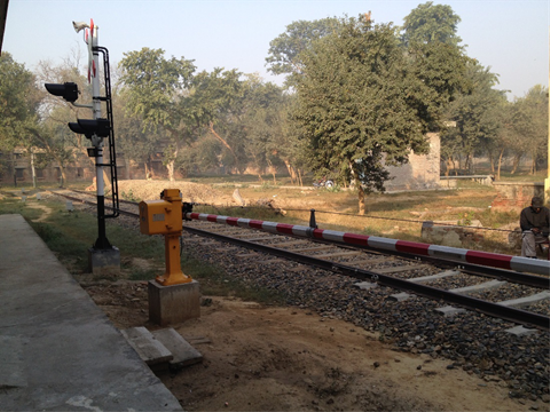

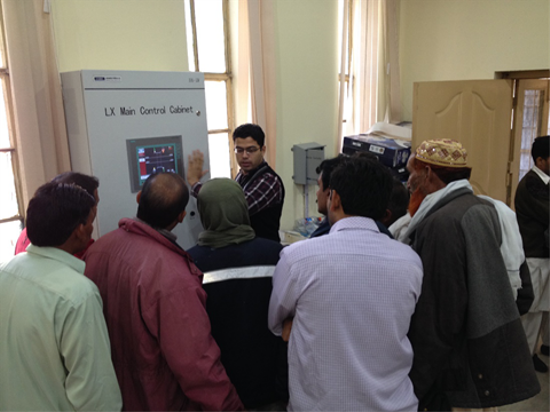

截止2014年5月，已在巴基斯坦信號改造項目安裝128臺，并得到了業主的好評。
