1概述
采用組合式的鋁合金機構，光源為LED，有功耗小、長壽命、的特點。該系列信號機在巴基斯坦信號改造等項目得到應用。
2使用環境
- 大氣壓力:≥54kPa(海拔不大于5000m)；
- 室外溫度:-40~+70℃;
- 相對濕度:≤95%(25℃);
- 振動頻率:10~200Hz,加速度幅值10m/s2;
- 周圍無引起爆炸危險的有害氣體。
3主體信號機
XSLE-GW型主體信號機，采用組合式的鋁合金機構，光源為LED，有功耗小、長壽命的特點。主要用于車站、車輛段和區間，可用作進站、出站、預告、預出發信號機及區間通過信號機。
| 型號 |
XSLE-GW |
| 點燈單元 |
DW-19W-11 |
| 尺寸?(WxHxD)? |
272?x?300x?206mm單個燈的尺寸 |
| 凈重 |
Max.?20kg |
| 耗電 |
Pmax:13W |
| 材料 |
| 外殼 |
鋁合金 |
| LED?透鏡 |
玻璃樹脂 |
| 螺釘? |
不銹鋼 |
| 密封? |
防水,?IP53 |
| 表面處理 |
亞光黑,?RAL9004 |
| LED?顯示? |
| LED顏色 |
綠-黃-紅 |
| 數量? |
每燈109個LED |
| 發光強度? |
綠???2800cd 黃：?3900cd 紅：?2100cd |
| 工作溫度? |
-40°C?to?70°C?- |
| 可視角? |
30°? |
| 電氣輸入? |
| 輸入電壓? |
110Vac+10%?-15%,?82Vac+10%?-15% |
| 輸入電流 |
119?mA±10%mA?at?110Vac?input? |
| 頻率? |
50Hz±1％? |
| 沖擊電流 |
＜900mA |
| 開機時間 |
＜100ms |
| 性能 |
正常情況下可視距離:?≥1500m |
| ? |
采用直徑為1.0線徑，控制距離為2km時，電流變化不超過10%。 |
| ? |
點燈單元輸入電壓低于門限電壓時，信號機熄滅；輸入電壓高于門限電壓時，信號機點亮。 |
| ? |
在70℃條件下，信號機輸入相同電壓時，工作電流波動應不超過±10mA |
| 壽命 |
LED的電器壽命為10年。 |
4英制調車信號機
XSLE-DW型、XSLE-YW型調車信號機，二者發光單元在電氣參數上完全一致，區別在于XSLE-DW型為三個燈位，其主要用于車站、車輛段，作為單獨設置的調車信號機使用；XSLE-YW型為兩個燈位，安裝于高柱主體信號機下方，用于進站引導信號，或調車信號。
| 型號 |
XSLE-DW?,XSLE-DW |
| 點燈單元 |
DW-19W-11 |
| 尺寸?(WxHxD)? |
409?x345x160? |
| 凈重 |
Max.?20kg |
| 耗電 |
Pmax:13W |
| 材料 |
| 外殼 |
鋁合金 |
| LED?透鏡 |
玻璃樹脂 |
| 螺釘? |
不銹鋼 |
| 密封? |
防水,?IP53 |
| 表面處理 |
亞光黑,?RAL9004 |
| LED?顯示? |
| LED顏色 |
月白 |
| 數量? |
每燈19個LED |
| 發光強度? |
≥400cd/sqm |
| 工作溫度? |
-40°C?to?70°C?- |
| 可視角? |
30°? |
| 電氣輸入? |
| 輸入電壓? |
110Vac+10%?-15%,?82Vac+10%?-15% |
| 輸入電流 |
117?mA±10%mA?at?110Vac?input? |
| 頻率? |
50Hz±1％? |
| 沖擊電流 |
＜900mA |
| 開機時間 |
＜50ms |
| 性能 |
正常情況下可視距離:?≥200m |
| ? |
采用直徑為1.0線徑，控制距離為2km時，電流變化不超過10%。 |
| ? |
點燈單元輸入電壓低于門限電壓時，信號機熄滅；輸入電壓高于門限電壓時，信號機點亮。 |
| ? |
在70℃條件下，信號機輸入相同電壓時，工作電流波動應不超過±10mA |
| 壽命 |
LED的電氣壽命為10年。 |
5樞紐（支線）表示器

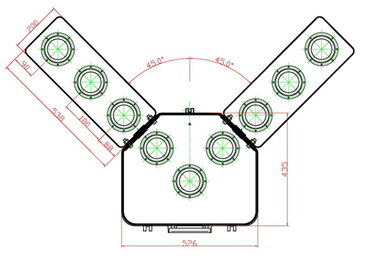

XSLE-JW型樞紐表示器。其主要用于可發往不同方向的樞紐車站，用于表示去往相應方向的進路。樞紐表示器是由上部燈箱和下部燈箱、法蘭底座、和遮檐組成。上部燈箱分左上燈箱和右上燈箱，分別為3個燈位；下部燈箱為三角形排列的3個燈位。
- XSLE-JW-L：左方向樞紐表示器，指示列車沿左手方向進路運行。
- XSLE-JW-R：右方向樞紐表示器，指示列車沿右手方向進路運行
- XSLE-JW-L/R：雙方向樞紐表示器，指示列車沿點亮一側的方向進路運行。
| 型號 |
XSLE-JW |
| 點燈單元 |
JW-19W-11 |
| 尺寸?(WxHxD)? |
? |
| 底部燈箱 |
526?x?435?x?211mm |
| 左右燈箱 |
200?x?538?x?183mm |
| 凈重 |
Max.?20kg |
| 耗電 |
Pmax:13W |
| 材料 |
| 外殼 |
鋁合金 |
| LED?透鏡 |
玻璃樹脂 |
| 螺釘? |
不銹鋼 |
| 密封? |
防水,?IP53 |
| 表面處理 |
亞光黑,?RAL9004 |
| LED?顯示? |
| LED顏色 |
月白 |
| 數量? |
每燈19個LED |
| 發光強度? |
≥800cd/sqm |
| 工作溫度? |
-40°C?to?70°C?- |
| 可視角? |
30°? |
| 電氣輸入? |
| 輸入電壓? |
110Vac+10%?-15%,?82Vac+10%?-15% |
| 輸入電流 |
118?mA±10%mA?at?110Vac?input? |
| 頻率? |
50Hz±1％? |
| 沖擊電流 |
＜900mA |
| 開機時間 |
＜100ms |
| 性能 |
正常情況下可視距離:?≥800m |
| ? |
采用直徑為1.0線徑，控制距離為2km時，電流變化不超過10%。 |
| ? |
點燈單元輸入電壓低于門限電壓時，信號機熄滅；輸入電壓高于門限電壓時，信號機點亮。 |
| ? |
在70℃條件下，信號機輸入相同電壓時，工作電流波動應不超過±10mA |
| 壽命 |
LED的電氣壽命為10年。 |
6站臺表示器
C0711-5X7-2型站臺進路表示器。其主要安裝于進站信號機處，用數字及字母表示去往相應股道方向的進路。由兩位顯示構成，每位由5x7像素點陣顯示1位數字或字母：
第1位:主要用于顯示數字1,2,3,4,5,6,7,8,9。
第2位:主要用于顯示字母A,D,G,E,L或數字
| 型號 |
C0711-5x7-2 |
| 尺寸(WxHxD)? |
1248?x748x330mm.?? |
| 毛重 |
62kg |
| 功耗 |
Pmax:35W/字符 |
| 材料 |
? |
| 殼體? |
鋁5052 |
| 緊固件 |
不銹鋼 |
| 密封 |
橡膠，防水,?IP65 |
| 表面處理 |
亞光黑,?RAL9004 |
| 安裝 |
? |
| 尺寸 |
立柱直徑140mm，壁厚6mm，法蘭盤外徑203mm |
| 安裝螺釘 |
4-M10不銹鋼六角頭螺栓 |
| 抗風能力 |
45m/s |
| 顯示參數? |
|
| 顯示內容? |
1位數字+1位字符 |
| 發光顏色 |
琥珀色，590nm |
| 像素數量 |
10x7?點陣 |
| 像素點間距 |
105x105mm |
| 平米亮度? |
>5000cd |
| 像素組成 |
16?LEDs／點 |
| 工作溫度范圍 |
-40°C?~?70°C? |
| 可視角度 |
左右方向各7.5° |
| 電氣參數 |
|
| 輸入電壓? |
110Vac±10％?，?82Vac±10％ |
| 輸入頻率 |
50Hz±5％? |
| 輸入電流范圍 |
(0.110A?–?0.3A)@110V?/字符 |
| 門限電壓 |
AC55V±5V |
| 沖擊電流 |
小于900mA |
| 啟動時間 |
小于50ms |
| 相位偏移 |
小于15° |
| 性能 |
滿足600米可見 |
| |
提供外部檢測接口 |
| 電磁兼容性 |
符合IEC61000-3-2和IEC61000-4?要求。 |
| MTBF |
20000h?(25°C,?40%濕度) |
