1.產品概況
機車速度表它與測速電機配套使用可測量機車運行速度、累計里程等參數。
2.主要組成部分
機車速度表系統主要由速度表、測速電機及相關導線組成；
速度表(型號有SD、SD2?SD3)主要由電源電路、接點控制電路、測速電路、指示部分等組成；
測速電機(型號有FD)主要由傳動部分、定子部分、轉子部分、控制接點等組成。
3.產品特色
機車速度表帶有速度接點控制，可與機車自動控制裝置配套使用，具有安裝方便、指示直觀、調節方便等特點。速度表是臺式結構裝置在司機操縱臺上，測速電機安裝在機車的軸箱蓋上，儀表和電機由專用接插式導線連接。適用于各種國產、進口機車。
4.產品主要性能指標
1)規?格：0～120km/h；0～150km/h；
2)額定值：DC?3mA；
3)正確度等級：2.5級；
4)照明電壓：DC?24V、110V；
5)里程計數：0～999999km；DC?24V；
6)絕緣電阻：不小于30MΩ；
7)耐電壓：1000V、１min；
8)速度控制：工作電源?DC24V、接點容量DC?110/200mA；
9)工作環境溫度：-25℃～50℃，相對溫度不大于80％(+25℃)；
10)機械性能：?振動?10m/s2??(三個方向)?沖擊:??30m/s2??(縱向)；
5.應用線路
選用于國內各類機車。

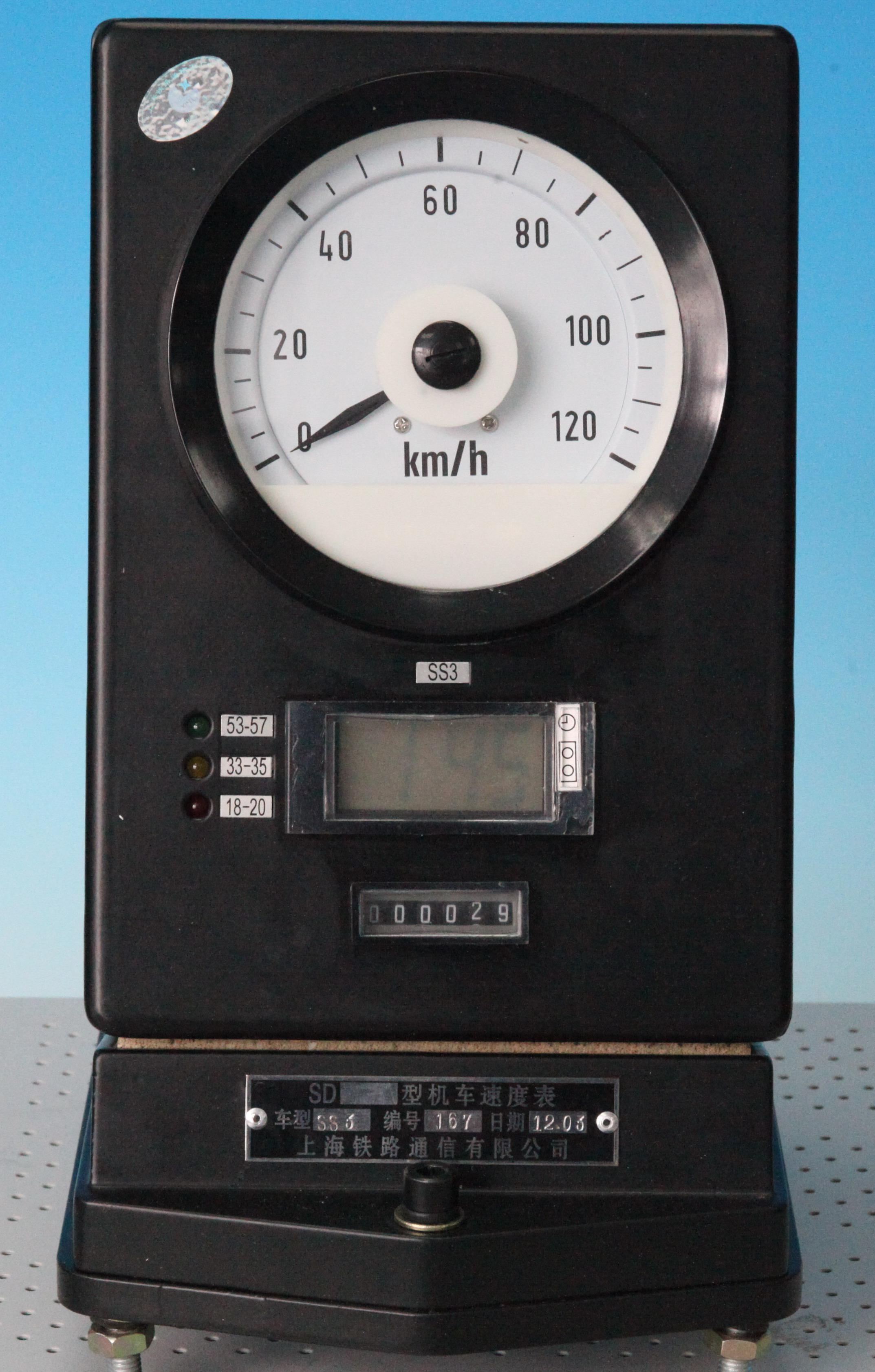

6.產品實物
機車速度表
