FZL300型CBTC系統采用移動閉塞控制方式，基于連續的、高速的車地雙向通信，不斷地將列車的移動信息發給地面區域控制中心，區域控制中心根據得到每一列車連續的位置信息和列車其它運行信息，并據此計算出每一列車的移動授權，并不斷動態更新，發送給列車。列車根據接收到的移動授權和自身的運行狀態計算出列車運行的速度曲線，車載ATP保證列車在該速度曲線下運行，當列車的速度超過允許速度控制曲線時，對列車實施安全制動控制。ATO子系統在ATP子系統保護下，控制列車的牽引、巡航、惰行及制動。FZL300型CBTC系統結構圖如下：

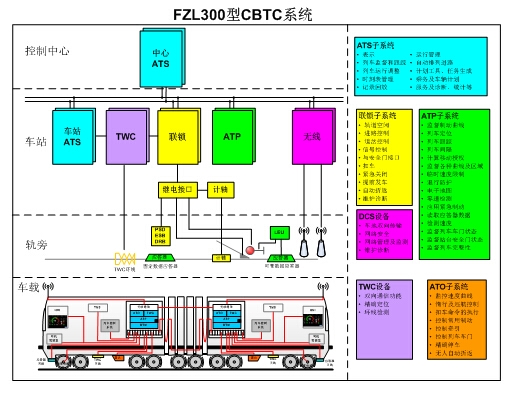

FZL300型CBTC系統結構框圖

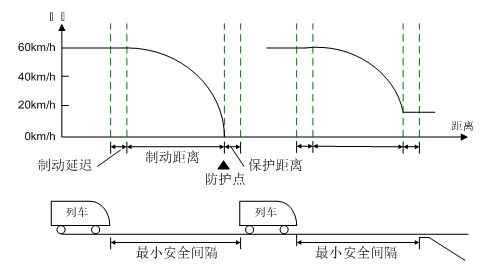

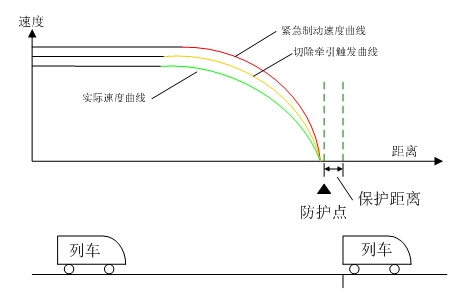

移動閉塞的列車安全間隔是按后行列車在當前速度下所需要的制動距離，加上制動延遲距離和列車保護距離來計算的。列車保護距離是后行列車的目標點和危險點之間的一個固定距離，該距離是在考慮了一系列最不利條件下仍能保證列車安全間隔的基礎上確定的。為此，引入了相對模式的概念，即不考慮先行列車的速度，而主要考慮其列車位置的處理方式。移動閉塞原理如下圖所示。
當然，基于通信的列車自動控制系統CBTC既可以實現固定閉塞、準移動閉塞，也可以實現移動閉塞。中國通號集團的FZL300型CBTC系統采用移動閉塞方式，目標距離-速度控制方式，采用相對位置模式，后續列車以前行列車占用的最小安全后端作為追蹤目標點。
車載ATP子系統的測速測距功能通過測速設備實現。車載ATP考慮采用測速傳感器結合雷達的方式進行測速測距。其中，通過測速傳感器獲得的脈沖信息，車載ATP計算走行距離及車輛速度，進而實現列車定位和速度監控。雷達測速作為輔助方式。車載ATP定位功能的任務是檢測并維護列車在線路上的位置。對于定位的描述方法為：車輛位于某段軌道區段的某偏移量處。同時，車載定位功能需要確定列車在極端情況下的位置，包括測量不確定性。車載定位基于連續速度測量、應答器檢測和電子地圖信息。
車載定位功能確定列車前端和后端的安全相關和非安全相關位置。列車?yán)脜^(qū)段定位其在電子地圖中的位置，絕對位置在（區段號，偏移量）坐標系統中規定。
列車的安全和非安全位置
列車的非安全相關位置（預計的后/前端）定義為最有可能的位置，僅使用在車載子系統中。該位置的計算基于對不確定性的“最佳情況”估計。
在車載子系統（重新）啟動后，列車位置是未知的，定位狀態為“失去定位”。在檢測到兩個連續應答器，同時所測量的兩個應答器之間的距離與電子地圖相符之后，則定位狀態將變?yōu)椤岸ㄎ弧?。步驟如下：檢測第一個應答器用來確定電子地圖中的應答器位置；第二個應答器的檢測可以用來確定列車移動方向和列車前行方向與區段方向的關系。
由于連續的累加測速誤差，位置不確定性將隨著運行距離而增加。車載ATP設備需要設置最大位置不確定性。如果超過最大誤差，列車定位狀態將變?yōu)椤笆ザㄎ弧?。?yīng)答器用于重新調整列車位置和將安全位置不確定性設置為一個基于信標測量誤差的絕對值。
與FZL300型點式ATC系統比較，F(xiàn)ZL300型CBTC系統中增加了FZL.W型無線通信子系統。軌旁增加了WAB無線接入箱作為軌旁無線通信設備，車載增加了TRU作為車載無線通信設備，WAB與TRU之間進行連續的無線通信，實現軌旁信息與車載信息不間斷的交互功能。車載TRU主要由一個3U機籠構成，包含：一塊電源板、一塊監控板、兩塊交換機板、兩個濾波盒、兩個AP模塊等。軌旁WAB包含兩個軌旁AP模塊、兩個光電轉換器、兩個射頻濾波、4個射頻防雷、兩個48伏電源模塊、兩個電源防雷、兩個電源濾波模塊等。
FZL.W型無線通信子系統主要技術指標：
不考慮網絡擁塞的情況下，車地雙方向通信的延遲要求控制在250毫秒以內；
車地雙向傳輸帶寬之和不能低于1Mbps；
車地雙向中任意方向的丟包率應小于1%；
車載電臺在無線覆蓋區域內進行漫游切換時，要求切換時間在100ms以內；
FZL300型CBTC系統主要技術指標：
| 指標 |
IEEE標準推薦取值 |
FZL300型CBTC系統取值 |
| 單個軌旁ZC處理的最大列車數量 |
10-40列車 |
30列車 |
| 列車定位分辨率 |
±0.25m-±6.25m |
±0.02m |
| 非降級模式下，列車測距最大允許誤差 |
±5m-±10m |
±10m |
| 未裝備屏蔽門車站ATO停站定位精度 |
±0.25m |
±0.25m |
| 裝備屏蔽門車站ATO停站定位精度 |
±0.05m |
±0.05m |
| 列車移動授權分辨率 |
±0.25m-±6.25m |
±0.02m |
| 列車ATP測速分辨率 |
±0.5km/h-±2km/h |
±0.1km/h |
| 列車ATP測速精度 |
±3km/h |
±3km/h |
| 列車速度控制命令分辨率 |
±0.5km/h-±5km/h |
±0.5km/h |
| 車到地的通信延遲 |
0.5s-2s |
0.5s |
| 地到車的通信延遲 |
0.5s-2s |
0.5s |
| 軌旁CBTC設備反應時間 |
0.07s-1s |
0.5s |
| 車載CBTC設備反應時間 |
0.07s-0.75s |
0.5s |
| 退行檢測標準 |
0.5m-2m |
0.5m |
| 零速檢測標準 |
<1km/h-<3km/h?持續2s |
<3km/h（2s） |
| 列車位置測量精度誤差 |
? |
<=±2％ |
| 列車測速范圍 |
? |
0-150km/h |

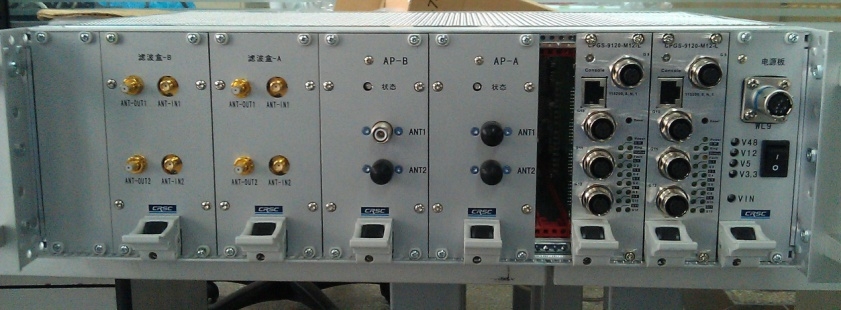

車載TRU

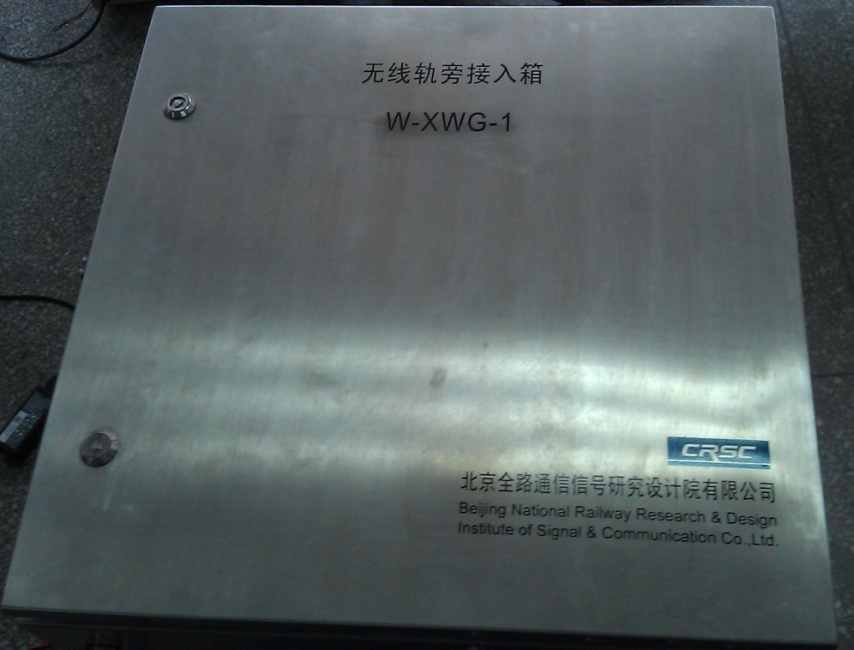

軌旁WAB

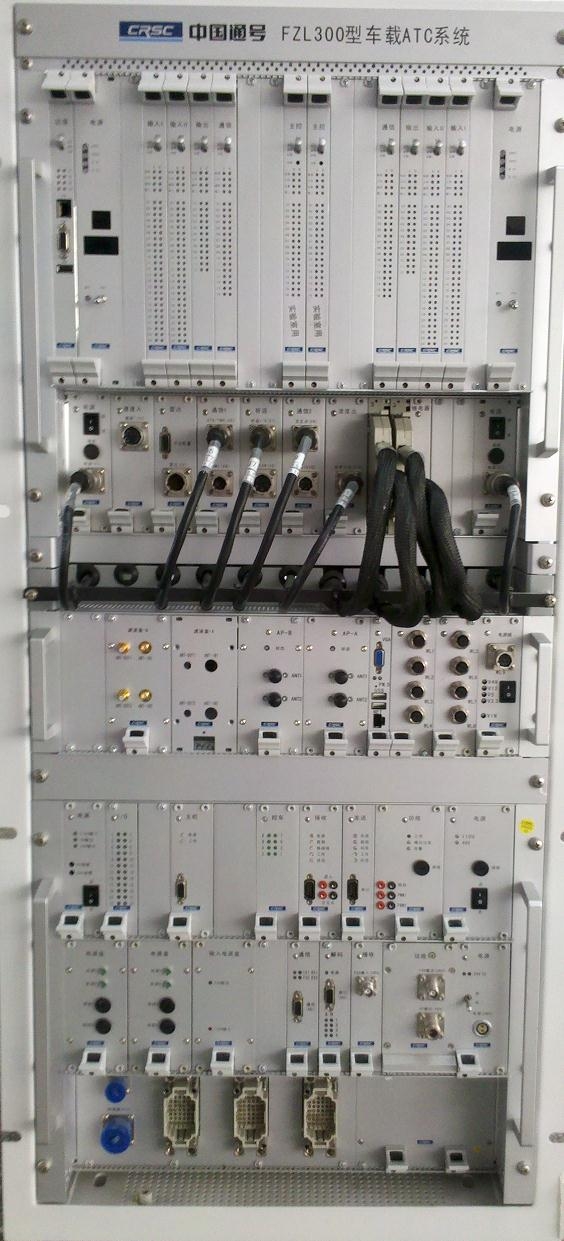

FZL300型CBTC車載主機
