FZL300型點式ATC系統由國產ATS+聯鎖+點式ATP/ATO設備組成。點式ATC信號系統組成如下:
ATS子系統采用通號股份公司的國產ATS系統;
聯鎖子系統采用通號股份公司的國產DS6-60型計算機聯鎖系統;
軌旁ATP/ATO設備采用通號股份公司的國產LEU、應答器設備和FZL.H20型車地通信環線設備(TWC);
車載ATP/ATO設備采用通號股份公司的國產FZL.Z20型車載ATP設備和FZL.X10型車載ATO設備;
有線通信網絡設備采用基于標準協議的骨干傳輸設備和高端交換設備。
FZL300型點式ATC系統結構圖如下:

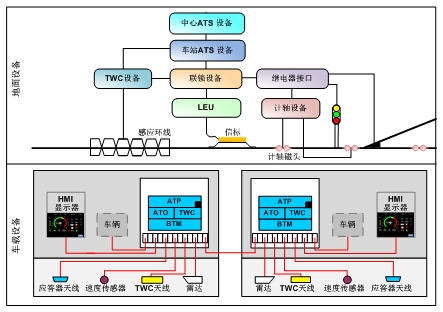

點式ATC系統構成示意圖
FZL300型點式ATC系統具有在線列車運行的超速防護功能、間隔防護功能、冒進信號防護功能、車門防護、在車站站臺實現與安全門聯動、自動運行以及精確停車等ATP/ATO功能。
FZL300型點式ATC系統通過TWC環線實現車地全雙工的雙向通信功能,保證了系統在點式控制級下仍能夠具備在車站和轉換軌處的車地信息的交互(包括安全和非安全信息),實現如下主要功能:
實現在車站信號系統與安全門/屏蔽門聯動功能。與安全門/屏蔽門聯動功能是通過車載ATP單元實現的,這樣即使在ATO單元故障下,只要ATP車載單元完好即可實現與安全門的聯動。
車載設備能連續接收地面信號的狀態信息,實現列車在信號機處防止司機誤操作導致的闖紅燈防護功能。
實現ATS信息在車站和轉換軌處與車載ATP/ATO設備的信息交互,從而提供在點式控制下的ATS信息如扣車、車次號信息的確認等功能。
FZL300型點式ATC系統采用進路閉塞行車控制方式。進路采用信號機至順向信號機的辦理方式,聯鎖設備需要檢查進路內的所有區段空閑、道岔位置及鎖閉、敵對信號機的狀態、終端信號機的紅燈燈絲狀態等,另外還需要檢查進路保護區段的空閑及鎖閉狀態,才能開放進路始端信號機。
FZL300型點式ATC系統所有信號機至順向信號機之間進路均具有點式ATP/ATO防護功能,包括正向運行和反向運行。
FZL300型點式ATC系統中每條進路中僅允許一列車使用,在進路始端信號機前設置有源應答器設備,聯鎖根據信號機的顯示狀態為LEU提供編碼,LEU與應答器連接,通過應答器向列車發送點式報文。列車通過有源應答器時,獲取信號機的顯示狀態和相關移動授權信息,指導司機或ATO設備控制列車的運行。
FZL300型點式ATC系統的列車運行速度/距離曲線控制方式與CBTC級控制模式下的控制方式一致,均按照車載電子地圖進行實時控制。因此,F(xiàn)ZL300型點式ATC系統可平滑升級到FZL300型CBTC系統。

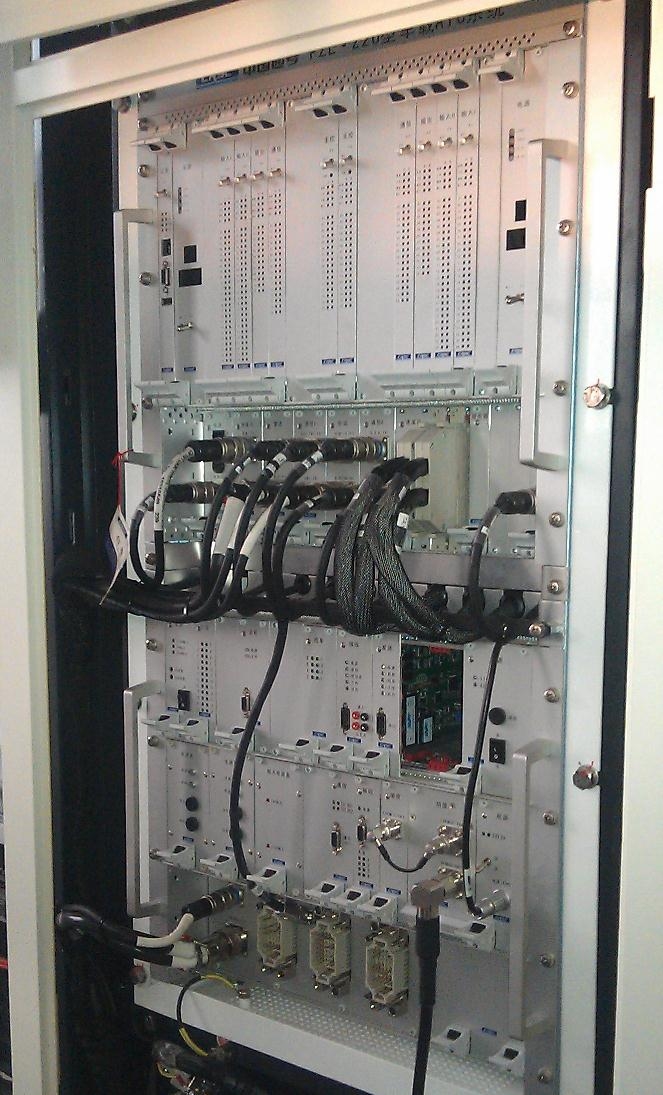

北京地鐵八號線FZL300型點式ATC車載主機
