FZL300型ATC系統是基于通信的列車自動控制系統（ATC），是由完全自主研發、具有自主知識產權的列控系統。系統采用移動閉塞原理，“安全、可靠”的原則貫穿于整個信號系統設計和開發，這使其在系統的可靠性、安全性、可用性、可維護性、行車間隔、停車精度以及可擴展性能等方面都能達到信號系統的相關要求。FZL300型ATC系統具有所有必需的符合國際標準的安全認證。
FZL300型ATC系統主要由ATP（列車自動防護）子系統、ATO（列車自動運行）子系統、ATS（列車自動監督）子系統、CI（計算機聯鎖）子系統組成。上述四個子系統通過信息交換網絡（DCS子系統）構成閉環系統，從而保證行車安全，提高運行效率，縮短行車間隔，促進管理現代化，提高運輸能力和服務質量。
FZL300型ATC系統的組成設備分布在列車、軌旁和設備集中站等地點，各個設備通過通信的方式連接，組成ATC系統。
FZL300型ATC系統為分層控制系統，包括點式ATC系統和CBTC系統，能夠?qū)崿F(xiàn)基于連續式通信、點式通信及聯鎖級控制的三級列車控制功能。
第一層：聯鎖級控制（ILC）。聯鎖級控制為連續式通信或點式通信級列車控制設備故障的底層后備，由地面信號系統為列車運行提供全面的聯鎖防護。
第二層：點式通信級列車控制（ITC）。點式通信級列車控制為CBTC的降級系統。當軌旁ATP設備、車地?zé)o線通信設備故障等狀況下，能夠?yàn)檫\(yùn)營提供一種降級運營的手段，保證全線運營不受大的影響。點式ATC系統也可以獨立成為一套完整的系統，為開通初期提供獨立點式ATC系統的解決方案。構成示意圖如下：

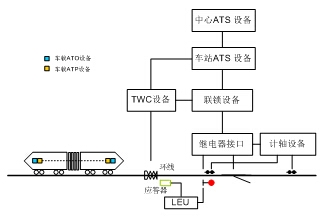

點式系統的構成示意圖
第三層：連續式通信級列車控制（CTC）。在連續式通信級，CBTC系統通過車地雙向通信，使地面信號設備可以得到每一列車連續的位置信息和列車其它運行信息，并據此計算出每一列車的移動授權，且動態更新，實時發送給列車，這樣后行列車追蹤目標點就可以是前行列車的尾部，從而可以實現移動閉塞，使系統能夠獲得更小的列車運行間隔。構成示意圖如下：

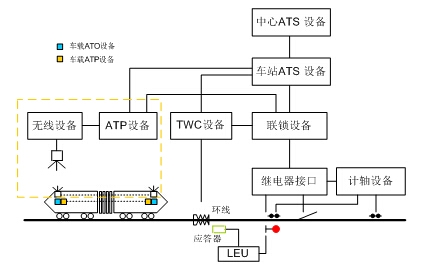

CBTC系統的構成示意圖
FZL300型ATC系統所采用的核心ATP/ATO技術是在FZL100型（基于數字軌道電路的準移動閉塞ATC系統）和FZL200型（基于交叉感應環線的移動閉塞ATC系統）的基礎上升級而成的新一代列車控制系統。
