TWC設備包括室內設備和室外設備。
TWC室內設備機籠為3U結構，1個機籠為1段TWC設備，包括2個發送板、2個功放板、2個繼電器驅動板、1個環線檢測板、2個接收板和1個軌旁母板，如果是單臂環線則還有負載板，負載板設置在機柜后面。
地面環線兩套發送設備為雙機熱備方式，當一套發送設備故障，可以切換到另外一套發送設備繼續工作。地面環線接收板為雙機并行工作方式，每個接收設備收到列車對地面的數據都通過CAN總線送到地面區域控制器。室內設備的機籠布置如下圖所示：

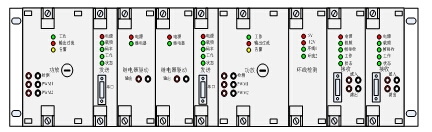

FZL.H?20型軌旁TWC設備配置示意圖

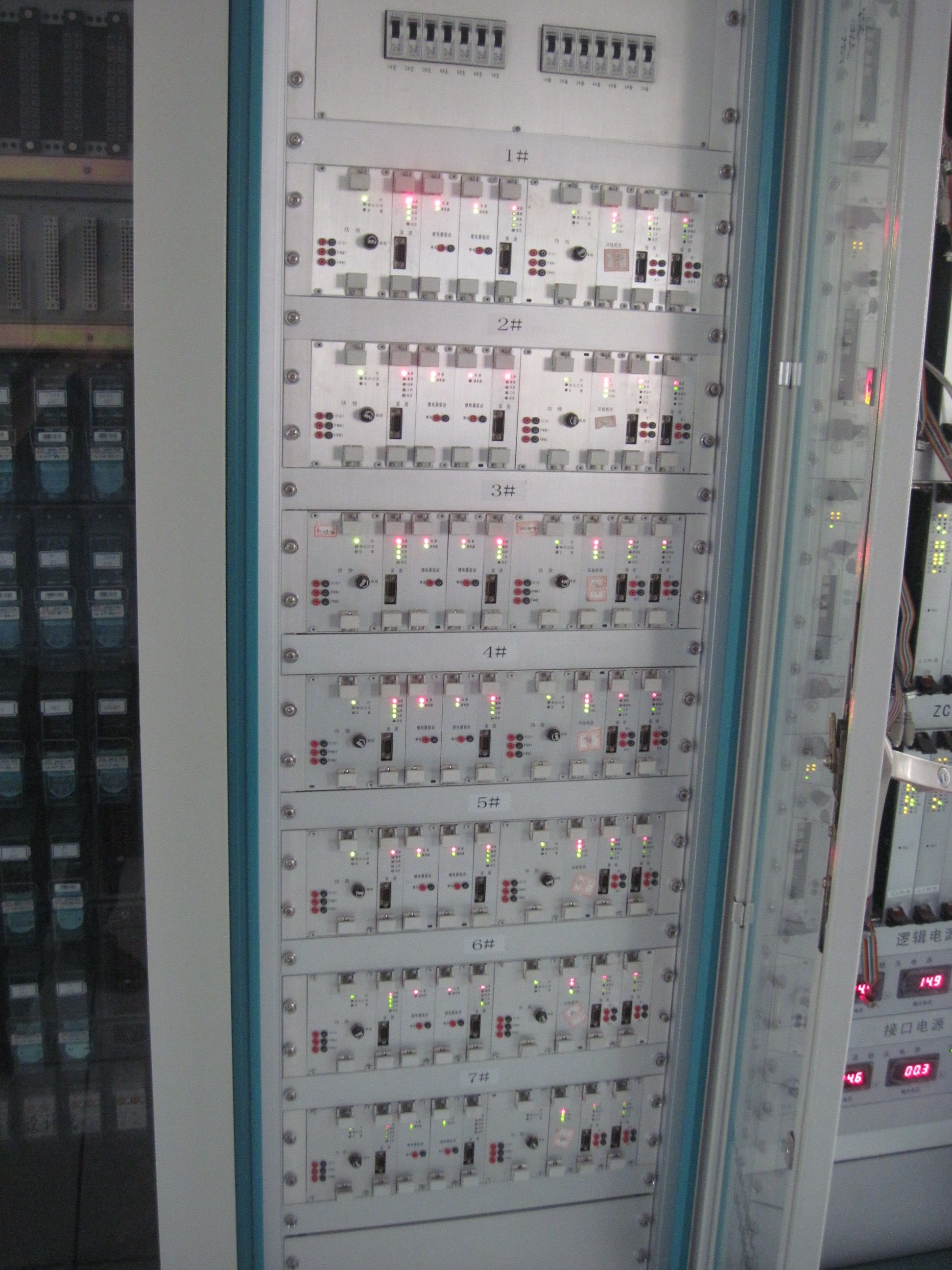

唐山磁浮試驗段FZL.H?20型軌旁TWC設備
室外設備包括始端匹配單元、環線和終端匹配單元。

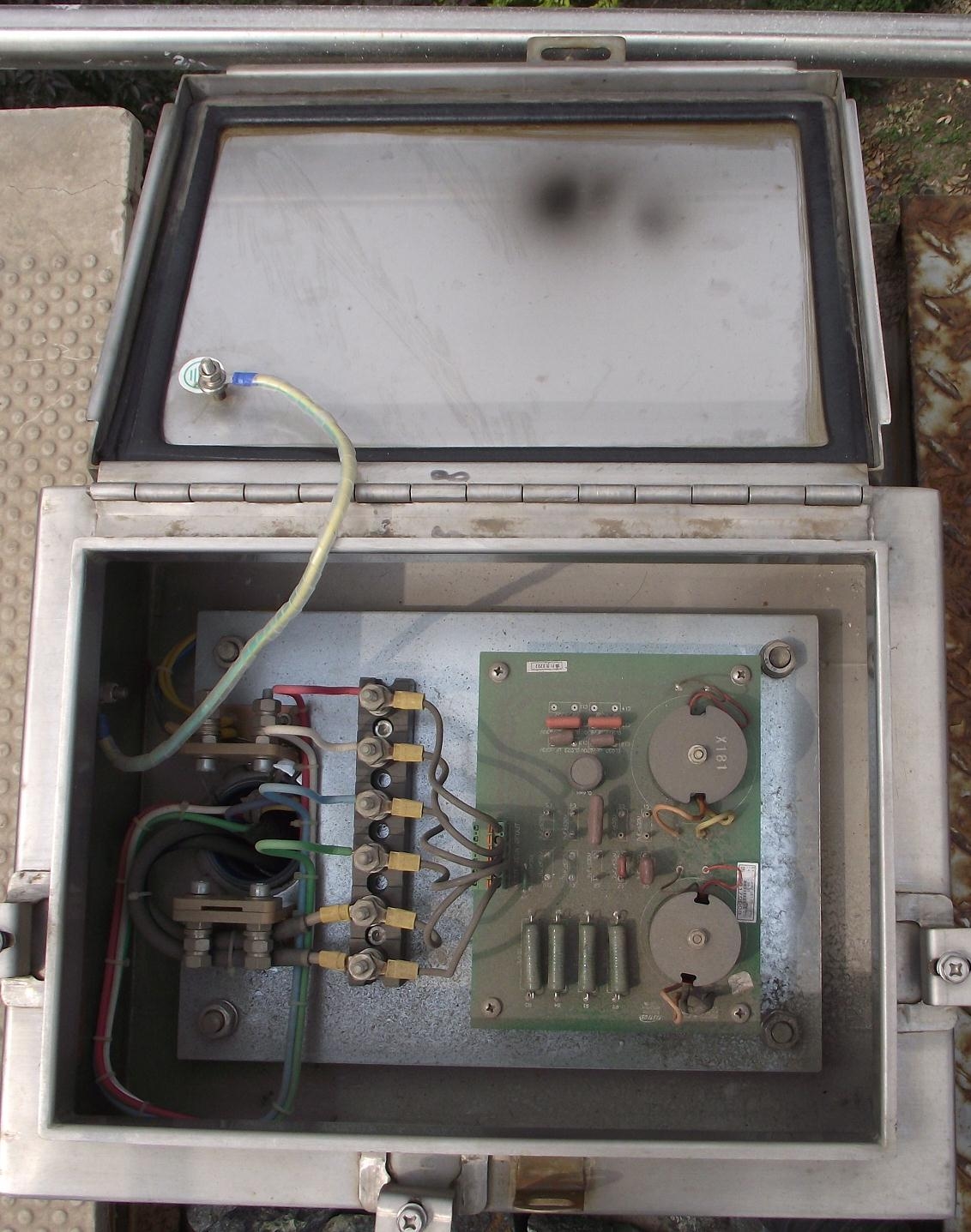

FZL.H?20型軌旁TWC室外匹配單元
發送板用來接收ZC命令數據，調制成模擬信號發送給功放板；對環線檢測板送來環線檢測信號進行檢測，確定環線完整性，通過CAN總線發送給ZC。
功放板用來放大從發送板送來的模擬信號，輸出給環線檢測板進行匹配輸出。
繼電器驅動板是用來根據發送板送來的安全與門信號，生成直流12V，驅動切換繼電器。
環線檢測板用來實現環線完整性檢測和車對地信號濾波。
接收板用來接收車對地信號，解調后通過CAN總線發送給ZC。
負載板用作處理單臂環線時平衡功放板的輸出。
軌旁母板用來連接本區段所有的TWC軌旁設備（含雙機），母板上設有調整和設定TWC軌旁設備參數的器件以及對外配線接口。由于母板的更換比較困難，且影響TWC軌旁設備的工作，故在設計母板時對以下方面預先處理：母板上的器件大都采用故障率較低的無源器件（例如插座、電阻），有源器件則采用插拔方式（故障時更換方便）。
始端匹配單元和終端匹配單元被用于阻抗匹配，保證環線內地對車信號的電流和車對地信號的輸出電壓足夠大。
環線用來向車發送地對車信號，感應車載發射的車對地信號。
FZL.H?20型軌旁TWC設備技術指標如下：
(1)功放
電源電壓：48±1V
輸入電壓：1.0±0.05V
輸出電壓：70±5V
頻率響應：70±5V
波形失真度：8%
(2)發送
電源電壓：48±1V
輸出電壓：1.0±0.05V
輸出信號頻率：FSK：35.8±0.4KHZ
波形失真度：8%
(3)接收
電源電壓：48±1V
輸入信號頻率：FSK：54.55±0.4KHZ
(4)環線檢測
電源電壓：48±1V
輸出電壓：3.3±0.1V
(5)繼電器驅動
電源電壓：48±1V
輸入電壓：1K方波峰值5V
輸出電壓：直流12±1V
