1.產品概況
YYD系列機車壓力表安裝在機車司機操縱臺上，主要適用于測量機車車輛上液壓系統或儲氣缸內的壓力。
2.主要組成部分
YYD系列機車壓力表主要由外殼、彈性元件、齒輪傳動機構、指示部分、照明系統等組成。
3.產品特色
儀表具有精度高、線性好、品質因素高、工作穩定、體積小、重量輕、耐顛震，照明采用LED光照柔和使用壽命長等優點。適應于各種機車的工況。
壓力表進氣分為軸向結構和徑向結構。
壓力表的工作原理是基于彈性元件（測量系統中彈簧管）的彈性變形。即在被測量介質的壓力作用下，迫使彈簧管末端產生相對位移，借助于拉桿經齒輪傳動機構的傳動并給予以放大，由固定于齒輪軸上的指針逐將被測值分別在標度盤上指示出來。
4.產品主要性能指標
1)量?程：1000kPa、1200kPa、1600kPa；
2)正確度等級：1.6級；
3)絕緣電阻：不小于50MW；
4)工作溫度：-25℃～+50℃，相對濕度80%；
5)耐電壓：??AC?800V，1min；
6)溫度影響：使用溫度偏離20℃±5℃時；其溫度附加誤差不大于0.4%/10℃；
7)工作位置：垂直安裝；
8)照明電壓：DC?24V、110V
9)重?量：約1.5kg；
5.應用線路
壓力表主要適用于機車車輛上用來測量液壓系統或儲氣缸內的壓力。

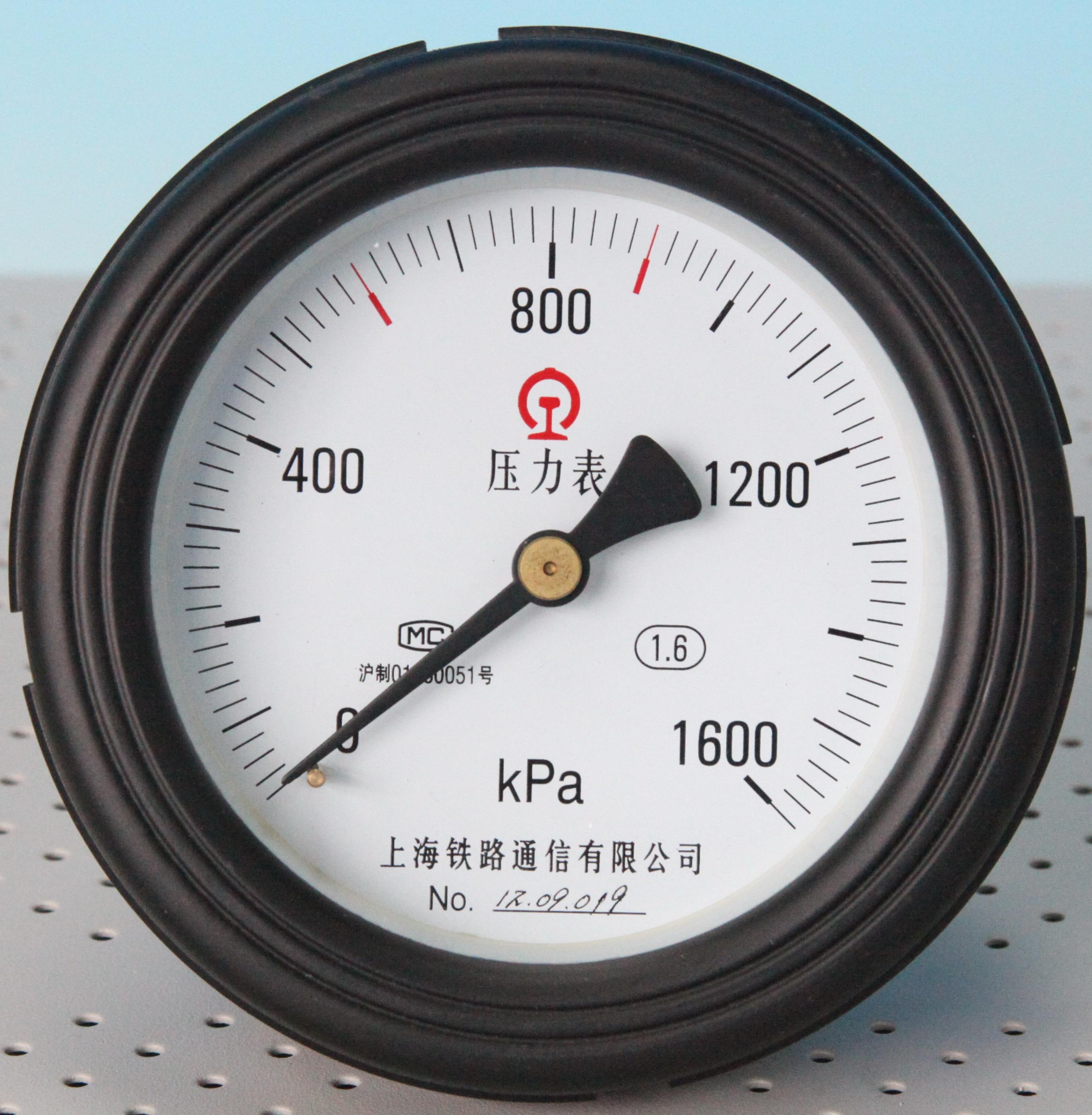

6.產品實物
YYD系列機車壓力表
