iLOCK型計算機聯鎖系統設備
產品介紹：
iLOCK型計算機聯鎖系統是卡斯柯信號有限公司研制，北京鐵路信號有限公司生產的面向鐵路信號的安全型智能計算機聯鎖系統設備，適用于高速鐵路、普通鐵路、城市軌道交通線路的信號控制系統，并提供與鐵路、城市軌道交通系統中其他系統的接口，如ATC、TCC、RBC、鄰站計算機聯鎖系統、CTC、TDCS等。
iLOCK型計算機聯鎖系統按功能可分成五個部分,分別為聯鎖處理子系統(IPS)、人機界面子系統(MMI)、網絡及電源子系統、系統維護子系統(SDM)及室內接口電路子系統。

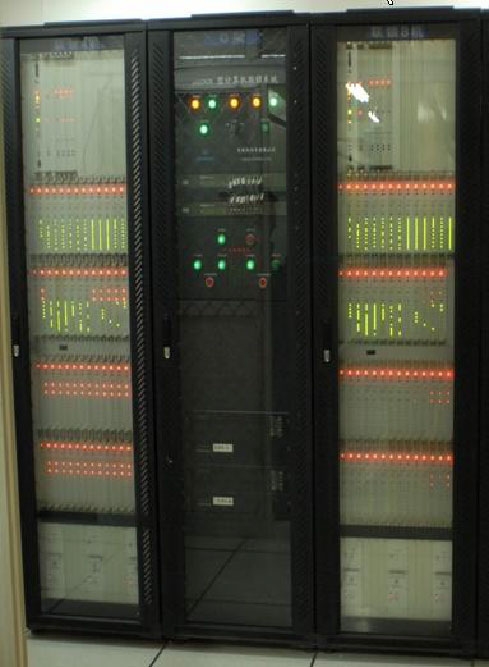

iLOCK型計算機聯系統外形圖
iLOCK型計算機聯鎖系統系統硬件主要包括一個綜合柜和若干個聯鎖柜，聯鎖柜的配置數量根據車站規模確定。綜合柜內包含有系統切換機箱、電源切換機箱、電源配電機箱、用戶接口機箱，MMI操作監控機，以太網交換機等。綜合柜完成系統的站場顯示，實現人機操作，及兩套系統和電源的熱備冗余無縫切換；聯鎖柜內有系統機箱，IO機箱和電源機箱等，聯鎖柜完成系統的聯鎖運算及IO信息的采集和驅動。
