DS6-K5B型計算機聯鎖系統設備，是為適應鐵路運輸發展需要而推廣應用的。該系統是全路通信信號研究設計院與日本京三公司聯合開發的新系統。系統采用二乘（二取二）的系統結構，功能完善，結構合理。網絡通信采用星型分布的網絡結構，系統的信息全部采用光纖傳輸?shù)姆绞剑浖谱鞅容^成熟，各級硬件具備故障-安全功能,滿足我國車站計算機聯鎖技術條件，增強了系統的抗干擾能力和防雷功能，簡化繼電器接口電路的設計等問題。
DS6-K5B型計算機聯鎖系統已獲得《鐵路產品認證證書》（CRCC10223P11441R2M-017），目前在京津客專、武廣客專、合寧客專、膠濟線、京滬高鐵等國內鐵路線得到使用，設備運行穩定。
DS6-K5B計算機聯鎖系統由５個部分組成，分別為：電源子系統、聯鎖子系統、輸入輸出子系統、控顯子系統和電務維修子系統。由電源柜、聯鎖柜、和監控柜組成。

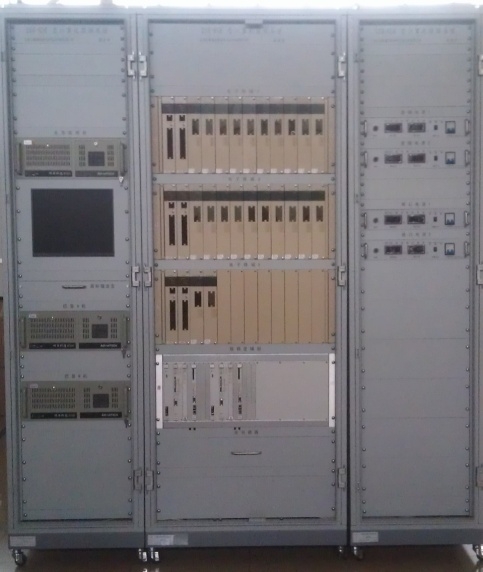

計算機聯鎖機柜外形圖
電源柜內2個24V邏輯電源為聯鎖柜、輸出柜內設備及控顯柜內ARCNET集線器提供工作電源。2個24V接口電源為輸出接口驅動繼電器和輸入接口采集繼電器提供工作電源。冗余轉換器和兩個UPS電源為控顯柜內控顯機和電務維修終端設備提供冗余的工作電源。
監控柜內包括控顯A機、控顯B機、監測機和顯示器?？仫@機用于站場圖形實時顯示和車站值班員進行操作。監測機、顯示器、打印機及鼠標構成電務維護子系統，其主要功能包括系統硬件、軟件故障監視，以及現場操作和信號設備動作的記憶、查詢、再現、打印等，為維護人員提供良好的操作界面。
聯鎖柜內包括聯鎖機籠、輸入輸出機籠。聯鎖機由聯鎖CPU板、FSIO1電子終端及上位機接口板、FSIO2電子終端通信擴展接口板三塊電路板組成。輸入輸出機籠包括兩個ET-LINE板和PIO輸入輸出板。ET-LINE板主要負責與聯鎖機通信，并為柜內設備提供直流工作電源。聯鎖機籠接收輸入輸出機籠采集的現場信號設備狀態和控顯機發來的控制臺操作命令，進行聯鎖運算后產生輸出命令，并將命令發送到輸入輸出機籠。輸出設備接收聯鎖機輸出的命令，驅動繼電器動作，實現對道岔和信號機的控制。
