1.產品概況
隨著我國客運專線不斷的建設和發展，車地通信發生了巨大變化，CTCS3級列控系統采用無線通信實現車地間連續、雙向的信息傳輸。車載GSM-R電臺是車載ATP系統的一個子單元，是為了實現在車載ATP和地面服務器之間通過CSD無線通信方式傳輸列控動態信息、線路靜態信息、臨時限速等控車信息而研制的一種無線通信設備，在車載ATP系統中起著至關重要的作用。WZT型車載GSM-R電臺與KPASCH的GSM-R電臺結構、外部接口功能一致，可以整套替代。
WZT型車載GSM-R電臺兩套獨立設計模塊同時工作。電源板接收外部送入的寬范圍直流電源電壓，外部設備采用RS232或者RS422接口通過監測板DATA口接入，通過標準AT指令控制電臺模塊收發數據。MT2采用8W大功率的GSM-R電臺收發模塊，實現網絡注冊、呼叫、CSD通信等功能。監測板配有SERVICE接口，可以通過RS232接口與PC連接，同時監測板上帶有大容量FLASH，實時記錄通信過程數據及電臺工作狀態，用戶可以通過USB接口隨時下載監測數據。
2.主要組成部分
1)采用標準3U、19英寸機籠。
2)設備由左右兩套完全獨立的子系統組成。
3)左右每系都包括獨立的電源板卡、電臺模塊、和監測板卡。
3.產品特色
1)設備滿足列車在350?km/h運行時速下
2)電臺模塊數據傳輸安全、可靠、實時
3)采用左右雙系統結構，可實現同時數據傳輸
4)實時記錄電臺與外部設備通信數據及電臺本身工作狀態
5)USB接口隨時可下載數據，方便系統維護
6)RS422、RS232接口可選控制
7)歐標箱式結構，板卡式電路形式，可維護性強
4.產品主要性能指標
1)工業級溫度工作范圍-20～+70℃
2)66VDC～150VDC寬范圍直流電源輸入?
3)876-915MHz?，?921-960MHz無線頻率工作范圍（目前薩基姆頻率鎖定在上行885-889MHz，下行930-934MHz）
4)發送功率：?GSM900?Class?2,?8W?(39±2?dBm)；
5)接收靈敏度：-104?dBm；
6)RF輸入最大電平?-10dBm
7)實時監測串口通信數據，數據記錄容量不小于800M
8)設備功耗：小于?120W
5.應用線路
京滬先導段做過跑車測試?

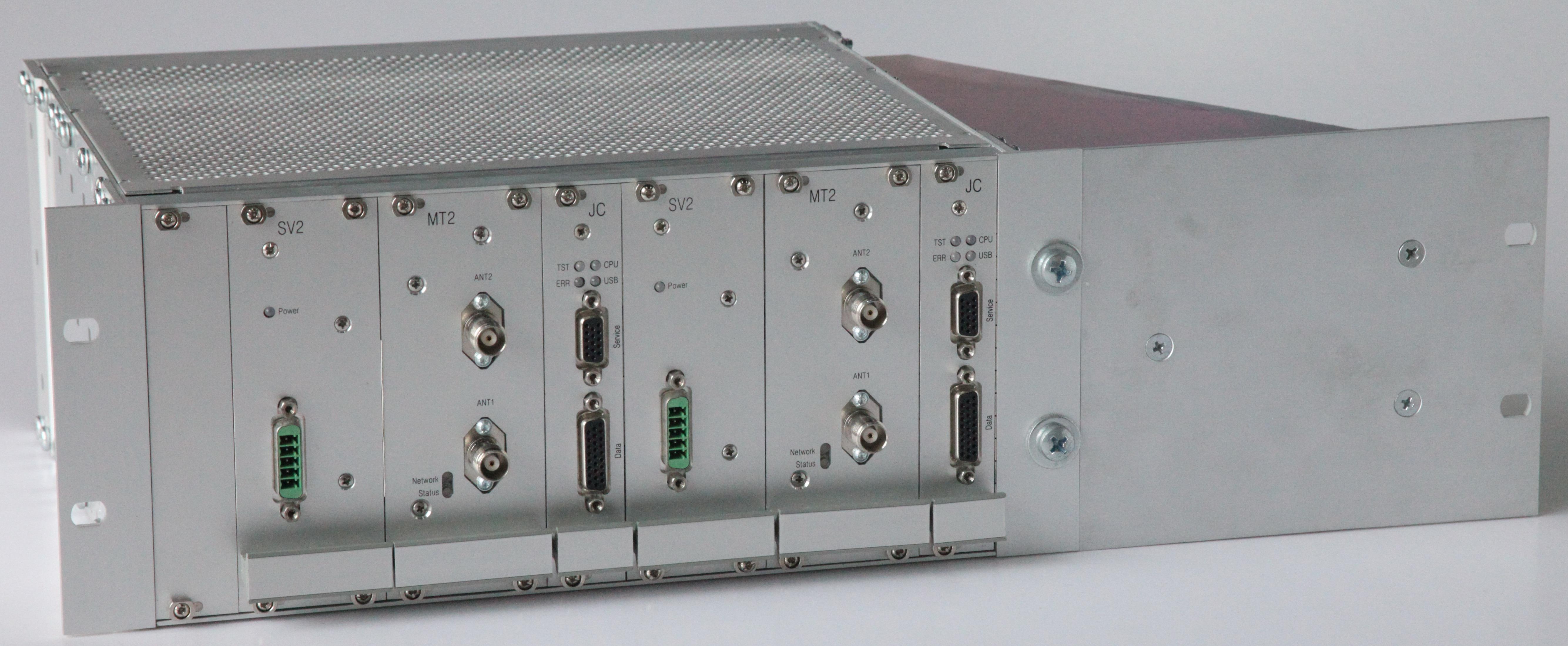

6.產品實物
車載GSM-R電臺
