1.產品概況
CXG-st型基于光通信站間安全信息傳輸設備適用于新建光纜傳輸?shù)陌胱詣娱]塞線路或既有半自動線路電纜傳輸改造。傳輸設備是基于對既有半自動閉塞系統最小改動的原則進行改造設計，因此安裝簡便。傳輸設備由安全信息傳輸設備主機、通信適配盒、切換報警盒組成，主要工作原理如下圖所示：切換報警盒作為傳輸設備與64D半自動閉塞組合架的接口設備，負責將來自64D半自動閉塞組合架閉塞信息轉至安全信息傳輸設備主機，同時預留電纜通道接口便于用戶對傳輸通道的靈活配置；安全信息傳輸設備主機負責采集閉塞信息，經分析計算后輸出正確的閉塞信息至通信適配盒，此外主機出現故障時也會通過通信適配盒將報警信息傳輸切換報警盒產生聲光報警；通信適配盒將閉塞信息轉換成適合光通信傳輸?shù)闹剖?，利用鐵路傳輸網發送至鄰站；鄰站的通信適配盒收到閉塞信息后將其轉換成電信號發送至主機，主機對收到的閉塞信息分析計算向64D半自動閉塞組合架輸出正確的驅動信號，最終完成閉塞信息在兩站間的傳輸。
2.主要組成部分
1)CXG-st型基于光通信站間安全信息傳輸設備-主機
2)XG-st型基于光通信站間安全信息傳輸設備-切換報警盒
3)CXG-st型基于光通信站間安全信息傳輸設備-通信適配盒
3.產品特色
1)設備結構上采用4U，19英寸標準機籠，板卡式設計便于現場的安裝維護；
2)設備硬件上采用了“2乘2取2”的冗余架構來保證信息處理的安全性和設備的可靠性；
3)設備采用雙通道專用光纖通信保證站間傳輸?shù)目煽啃裕?/p>
4)設備軟件上采用使用了鐵路信號安全協議-I保證信息傳輸?shù)陌踩裕?/p>
5)設備具有完善的記錄與故障診斷功能，能實時記錄閉塞辦理過程與故障信息；
6)設備兼容既有閉塞電纜和基于光纖通信的兩種傳輸模式；
4.產品主要性能指標
1)通道接口：專用2M傳輸通道或專用光纖通道
2)系統總反應時間≤1秒?
3)閉塞脈沖信號狀態采集≤50ms
4)設備驅動輸出（本地）電壓為24V±1V
5)設備運行記錄大于60000條?
6)設備供電與功耗：
主機????????????AC220V供電??功耗不大于120W
切換報警盒??????DC24V供電???功耗不大于10W
通信適配盒??????AC220V供電??功耗不大于30W
5.應用線路
上海鐵路局：寧啟線南通東至白蒲段（舊線改造）
南寧鐵路局：新建德保至靖西鐵路（新建線路）
南昌鐵路局：分文線永新至文竹段（舊線改造）

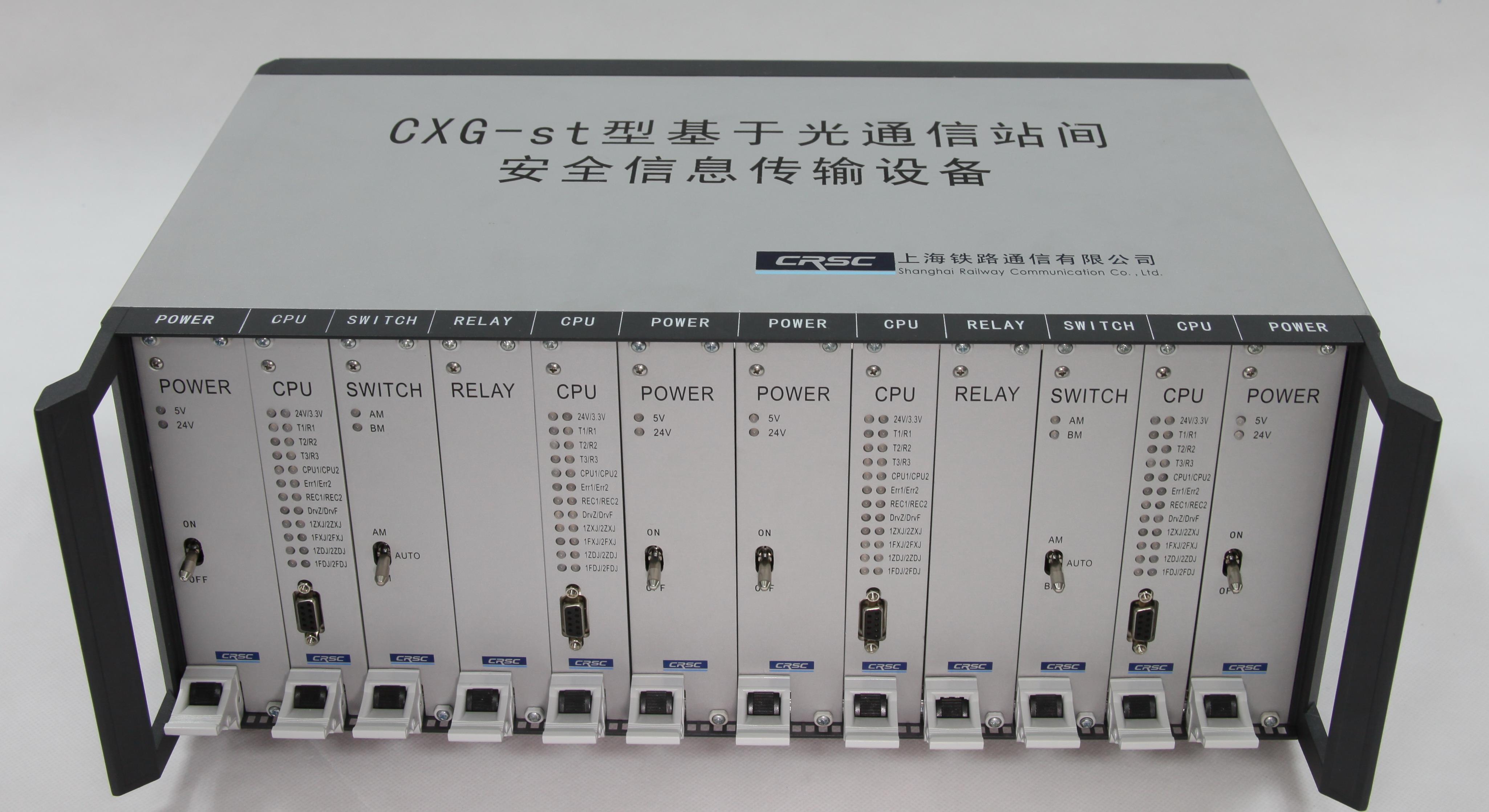

6.產品實物
GXG-st型基于光通信站間安全信息傳輸設備
