1.產品概況
CSM-ka鐵路信號集中監測系統是原有信號微機監測系統的升級換代產品，是保證行車安全、加強信號設備結合部管理、監測信號設備狀態、發現信號設備隱患、分析信號設備故障原因、輔助故障處理、指導現場維修、反映設備運用質量、提高電務部門維護水平和維護效率的重要行車設備。
2.主要組成部分
1)監測站機：系統實現人機界面的計算機，也稱為上位機。
2)監測機柜：集中管理各個模擬量和開關量信號。
3)綜合采集機籠：在線采集各種信號設備模擬量和開關量數據，對各種數據進行預處理，并傳送給站機。
4)開關量采集機籠：在線采集各種開關量信息。?
5)CAN總線：監測機柜、監測站機和采集板安全交換信息的通道。系統通過CAN總線設備采集模擬量信息及部分開關量信息，大部分開關量信息通過與計算機聯鎖系統、TDCS（或CTC）系統獲得。
6)局域網：監測站機和維修機之間相互交換信息的通道。本系統采用以太網。
7)控制臺：人機接口，是顯示和操作的設備，位于行車室內，屬于監控機的一部分，簡稱MMI。
8)接口：指與其他系統的接口，如單元控制臺、調監、監測、列控中心等，接口方式一般為串口，具體接口方式在信號系統設計階段進行確定。
3.產品特色
該產品是鐵路信號設備唯一的綜合性維護平臺。
4.產品主要性能指標
1)單盤技術要求
a.CPU-II板功能指標
前面板電源燈表示工作電源情況，工作燈閃動表示CPU板工作正常。收發燈有規律閃爍表示通信正常；A/D電壓應為5.1V。
b.模入-III板功能指標
前面板電源燈表示工作電源情況，工作燈閃動表示模入板工作正常。在上位機MYTEST程序中，外電提供2.5V電壓，輸入應為01E0（數值為16進制，誤差范圍01D0～01F9）。
c.開入板功能指標
前面板電源燈表示工作電源情況，工作燈閃動表示開入板工作正常；外電供電并提供開關量，48路對應的指示燈亮起表示該路性能正常。
d.開出板功能指標
前面板電源燈表示工作電源情況，工作燈閃動表示開出板工作正常；40路輸出有燈位顯示；8路輸入通道再外電供電并提供開關量后，對應指示燈應亮起表示該路性能正常。
e.絕緣接口板功能指標
前面板電源燈表示工作電源情況，工作燈閃動表示絕緣接口板工作正常；通過絕緣電阻測試盒給出信號為1M，那在上位機上顯示數值應為1M；絕緣電阻測試盒給出信號為10M，那在上位機上顯示數值應為10M。
2)整機技術指標
監測機柜UPS輸入電壓AC220V±20V，UPS輸出電壓AC220V（1±10%），UPS切換開關正常切換；大功率電源組合輸出電壓分別為DC12V、DC-12V；
監測機柜各機籠輸出電壓為DC5V(1±1%)，當機籠正常通電時，機籠各板卡能正常工作；
整個系統能連續穩定工作，各路輸入信號不互相影響，與電氣集中設備必須具有良好的電氣隔離措施。
5.應用線路
廣西沿海線、包蘭線、南廣線、黎欽線等。
6.產品實物

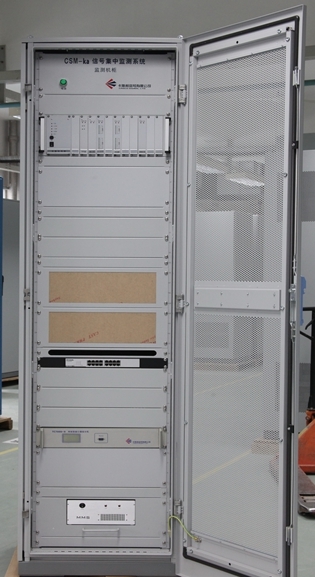

CSM-ka信號集中監測柜
