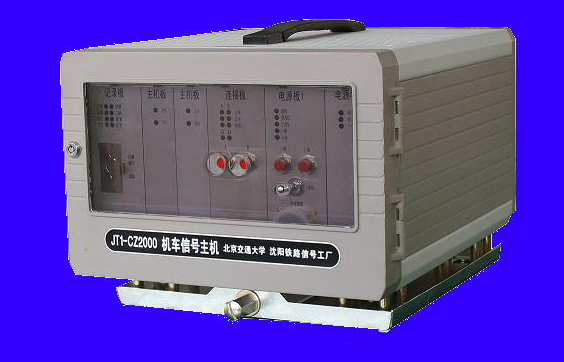

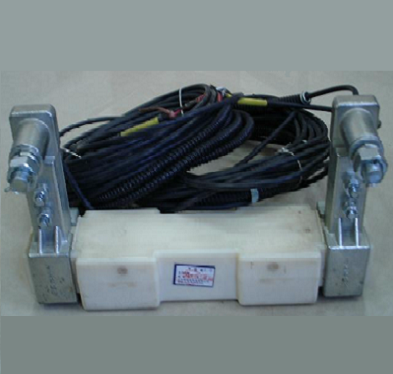

主機圖、雙面八顯示信號機圖以及接收線圈圖
產品主要功能：
JT-CZ2000-jd型機車信號車載系統設備，是接收軌道電路信息,經譯碼后顯示到信號機車上。其采用先進的DSP技術，多種信號制式并行處理方式，“二取二”的安全結構，系統化的雙套冗余，功能完善的記錄器，符合鐵路信號故障-安全原則。能夠確保列車運行安全，是提速列車不可缺少的安全控制設備。系統由機車信號主機、雙面八顯示機車信號機、機車信號雙路接收線圈、接收線圈接線盒以及配套電纜構成。
產品主要特點：
(1)采用創新的“2×二取二”安全結構，采用系統完全雙套熱備的冗余技術保障系統的安全性和可靠性；
(2)采用高速32位浮點DSP運算、頻域和時域處理相結合譯碼、多制式信息并行處理等技術提高了系統的信號處理能力和信號抗干擾能力；???
(3)具有完備的數據記錄功能，并能對記錄數據進行分析和處理；
(4)支持遠程監測功能，實現對機車信號系統設備運用狀態和運用環境的實時監測。
產品外型尺寸：
機車信號主機外形尺寸為(深×寬×高)335mm×283mm×221mm
雙面八顯示機車信號機的外形尺寸為(長×寬×高)?446mm×100mm×119mm。
接收線圈外形分長桿和短桿兩種，長桿為(長×寬×高)420mm×96mm×284mm；短桿為(長×寬×高)?420mm×96mm×230mm。
產品安裝方式：
機車信號主機箱下面安裝板有2個Φ9mm安裝孔，中心線距離140mm。安裝時先將固定架用φ8mm螺絲安裝在機車上，然后直接將機箱底座滑入固定架，再用主機上的專用螺母將機箱固定好。
雙面八顯示機車信號機安裝在司機室前擋風玻璃中間或兩側。它有8個Φ9mm安裝孔，用螺釘M8x16,螺母M8各4個安裝在機車上。
機車信號接收線圈安裝位置在機車排障器后安裝架上，保證接收線圈底部與軌面距離為155±5mm?，接收線圈中心與軌面中心偏移小于±5mm。接收線圈固定安裝孔相距350±1mm?，固定孔徑Φ21mm。
