ZD6型電動轉轍機
產品介紹：
一、概述
ZD6型電動轉轍機是目前用量最大的轉轍機之一，適用于列車行車速度≤120km/h線路；用于改變道岔開通方向，鎖閉道岔，反映道岔的位置狀態。已廣泛應用于國家鐵路、城市軌道交通、地方鐵路，并先后出口蒙古、巴基斯坦、尼日利亞等國家。
二、結構

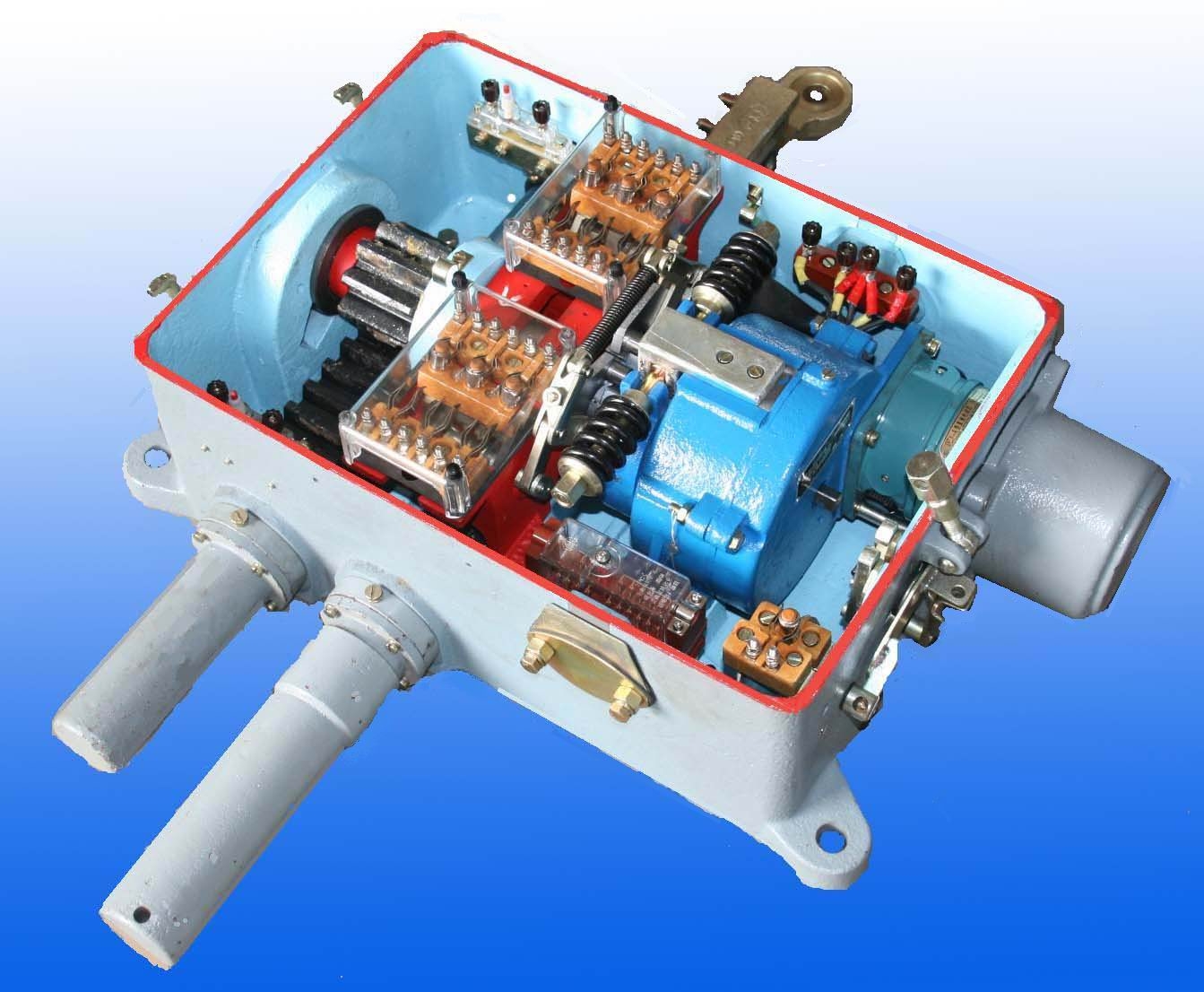

ZD6型電動轉轍機主要由直流電機、行星減速器、轉換系統和表示系統組成。
三、功能
ZD6型電動轉轍機由直流電機驅動，通過減速器減速以及齒輪齒條傳動，將旋轉運動轉變?yōu)橹本€運動來牽引道岔，ZD6型電動轉轍機具有轉換道岔、鎖閉道岔，表示道岔位置狀態的功能。
四、特點
4.1鎖閉方式結構簡單、鎖閉安全可靠；
4.2具有安全保護功能，以保證人工操作是在絕對安全的情況下進行。
4.3根據需要可在轉轍機內安裝擠切銷防護裝置，防止擠切銷不擠自斷現象的發生。
4.4有用于起系統保護作用的摩擦器聯接器，其摩擦力調整簡單方便；
4.5有速動開關用以檢測尖軌或心軌的終端位置。
五、技術參數
| 產品系列型號 |
額定電壓DCV |
額定轉換力 N(kgf) |
動作桿動程mm |
表示桿 動程mm |
轉換時間S |
工作電流A |
動作桿 主副銷 抗擠切力N |
表示桿銷 抗擠切力N |
擠岔與鎖閉方式 |
| ZD6-A 165/250 |
160 |
2450(250) |
165 |
135～185 |
≤3.8 |
≤2.0 |
主銷29420±1961 副銷29420±1961 |
? |
單鎖閉 |
| ZD6-D 165/350 |
160 |
3430(350) |
165 |
135～185 |
≤5.5 |
≤2.0 |
主銷29420±1961 副銷29420±1961 |
14700～17600 |
雙鎖閉 |
| ZD6-E 190/600 |
160 |
5884(600) |
190 |
140～190 |
≤9 |
≤2.0 |
主銷49033±1961 副銷≥88254 |
設固定檢查缺口 ≥20000 |
雙鎖閉 不可擠 |
| ZD6-F 130/450 |
160 |
4410(450) |
130 |
80～130 |
≤6.5 |
≤2.0 |
主銷29420±1961 副銷49033±1961 |
14700～17600 |
雙鎖閉 |
| ZD6-G 165/600 |
160 |
5884(600) |
165 |
135～185 |
≤9 |
≤2.0 |
主銷29420±1961 副銷49033±1961 |
14700～17600 |
雙鎖閉 |
| ZD6-HZ 165/350 |
160 |
3430(350) |
165 |
80～185 |
≤5.5 |
≤2.0 |
主銷29420±1961 副銷29420±1961 |
? |
單鎖閉 |
| ZD6-J 165/600 |
160 |
5884(600) |
165 |
50～130 |
≤9 |
≤2.0 |
主銷29420±1961 副銷29420±1961 |
? |
單鎖閉 |
| ZD6-K 190/350 |
160 |
3430(350) |
190 |
80～130 |
≤7.5 |
≤2.0 |
主銷29420±1961 副銷49033±1961 |
? |
單鎖閉 |
| 注：用于多機牽引，包括第二及其以后各點的轉轍機，應具備擠岔保護功能 |
