一、概述
ZK4型電空轉轍機可分為ZK4-170型和ZK4-200型兩種。適用于有壓縮空氣源的自動化、半自動化鐵路駝峰編組場，在滿足道岔轉換時間要求時,適用于50Kg/m和43Kg/m鋼軌的9號及9號以下單開及單開對稱道岔和三開道岔(在不需滿足轉換時間要求時可根據負載要求選擇道岔)，可視站場需要，安裝在道岔左側或右側。
二、結構

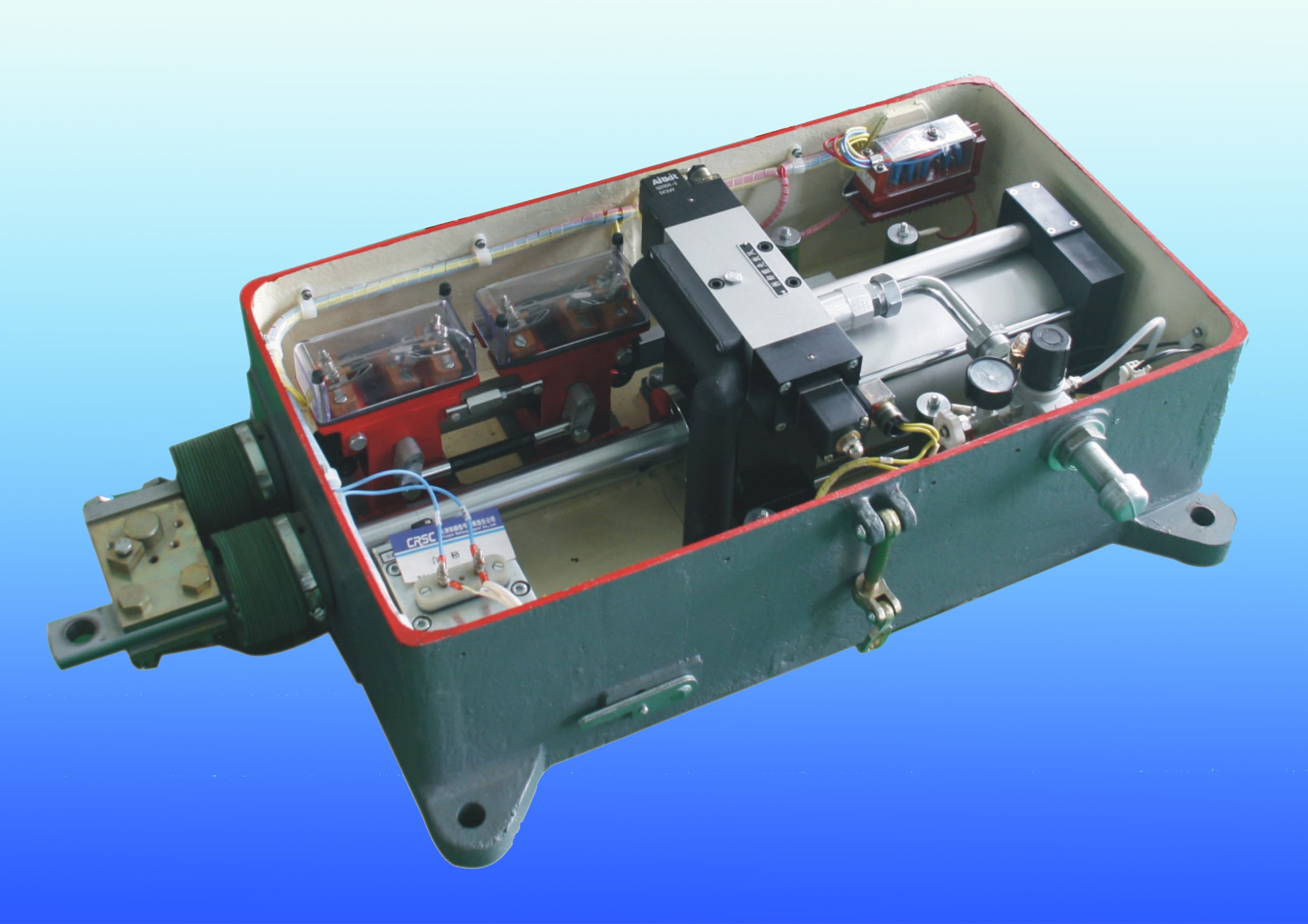

ZK4型電空轉轍機主要由控制部分（換向閥），執行部分（氣缸），表示部分（接點組、表示桿）及氣路輔助部分（管路、氣源處理元件）和電磁鎖閉閥等組成。
三、特點
3.1用差壓自保式換向閥結構作整機控制機構,消除了換向閥因漏風而誤動作的隱患,提高了整機安全可靠性。
3.2采用雙鎖閉結構，即：氣缸的氣鎖閉和電磁鎖閉，防止了因偶然的泄露或低風壓風造成設備失控引發的故障。
3.3表示裝置安全可靠、故障率低、動作直觀、便于觀測、維修。
3.4操作方便，安裝和維修簡單。
3.5動作速度快，轉換時間短。
3.6結構簡單、重量輕、使用壽命高。
四、功能
ZK4型電空轉轍機借助于壓縮空氣通過氣路部分，由電磁換向閥控制氣缸推出或拉入，完成道岔位置的轉換，具有道岔快速轉換、鎖閉道岔、表示尖軌位置的功能。
五、ZK4型電空轉轍機主要符合以下指標
| 型號 |
額定 負載 N |
額定 風壓 KPa |
換向閥控制電壓DC(V) |
轉換時間 s |
活塞桿動程mm |
適用道岔類型 |
電磁鎖閉閥吸起電壓DC （V） |
| 額定電壓 |
工作電壓 |
| ZK4-170 |
2450 |
550 |
24 |
20～28 |
≤0.6 |
170±2 |
單開及對稱道岔 |
≤10 |
| ZK4-200 |
200±2 |
三開道岔 |
| 保壓功能 |
風壓從0.55Mpa降至0.20Mpa的時間應不小于8分鐘 |
| PS31型壓力開關指標 |
接通風壓≤0.32Mpa，斷開風壓≥0.23Mpa |
?
