一、產品用途
可應用于電氣化區段鋼軌中的牽引電流和信號電流的測量和分析，還可應用于城市軌道交通測量鋼軌的信號電流和干擾電流的測量和分析。
在電氣化牽引區段，任意時間、地點在線測量鋼軌中的牽引電流和信號電流，見圖1、圖2所示。記錄分析儀測量的數據可以為牽引電流和信號電流的日常狀態檢測和故障查找分析提供重要依據。
圖1??軌旁電參量瞬態記錄分析儀
圖2 安裝示意
二、產品構成
由卡式傳感器、數據采集盒、數據下載軟件、數據處理軟件組成。
三、主要特點
●記錄分析儀電池供電可保障連續測量48小時的數據。
●可在鋼軌的任意位置測量鋼軌中流過的牽引電流和信號電流。
●采用分析軟件，對測量的數據進行分析，從而可得出牽引電流、信號電流的有效值、峰值、頻率，以及各種干擾電流的諧波分量等數據，為分析牽引供電情況、軌道電路參數、干擾分析等提供依據。
●具有高可靠、功能強大的后臺分析軟件。
●具有較高的防震、防潮、耐高低溫的防護等級。
●記錄分析儀對鋼軌中流通電流波形的檢測能力可與國際知名品牌分析儀媲美。?
四、分析圖形示例
圖3???鋼軌中流通電流的有效值波形分析

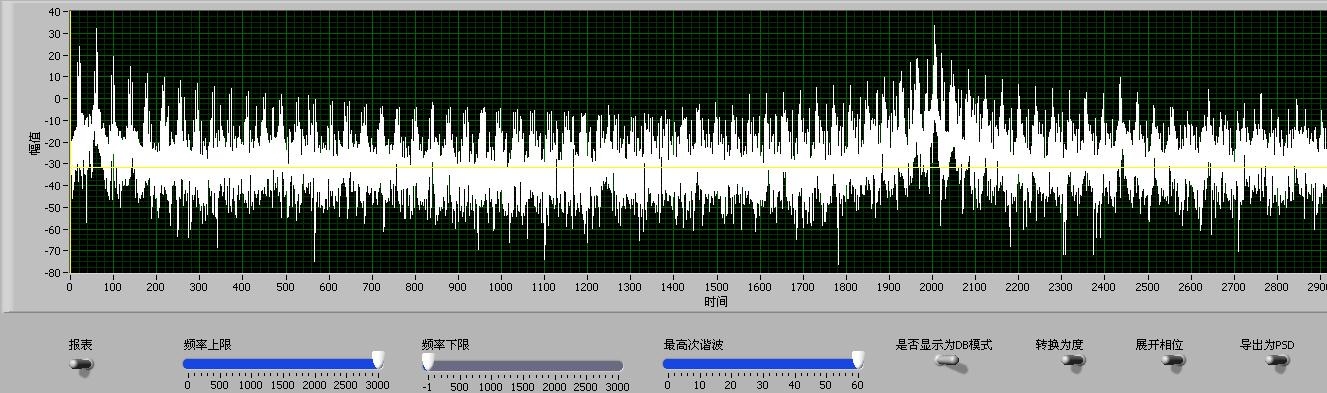

圖4???鋼軌中流通電流的諧波成分分析
圖5??鋼軌中流通電流中牽引電流局部放大分析
