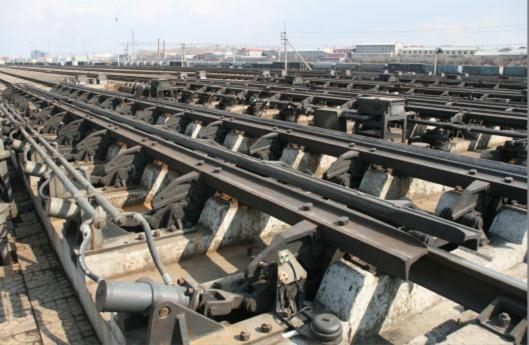

T.JK1-D(50)B節能型車輛減速器
產品介紹：
一、概述
T．JK1-D(50)B型車輛減速器是一種節能型氣動重力式減速器，適用于50kg/m鋼軌的直線段，滿足機械化、半自動化、自動化作業要求，用于駝峰編組站目的制動位?？蓡闻_使用，也可兩臺串聯使用。它是在既有空壓重力式減速器的基礎上，開發出的具有能力放大機構、高效節能的的減速器，作為一種新型制式，擴大了用戶選擇的空間，它的高效節能特性，符合國家創造節約型社會的倡導，為我國鐵路編組場的節能建設增加了一種減速設備。
產品執行標準：《車輛減速器技術條件》TB/T2845-2007。
二、結構
T.JK1-D（50）型車輛減速器由整體道床、制動軌、制動鉗組、推桿機構、長短連桿機構、小氣缸、管路、控制裝置、凈化油霧裝置、表示裝置等組成。其中整體道床、制動軌、制動鉗組和推桿機構、表示裝置、控制裝置等與氣動減速器對應部件相同。
減速器以軌枕板為單位，按1.2m節距組裝。每臺可由4、5、6、7節組成。
三、主要技術參數
| 最大允許進口速度 |
7m/s |
單位制動能高 |
0.12m/m |
| 額定工作壓力 |
0.8MPa |
工作壓力范圍 |
0.6～0.8MPa |
| 有效制動長度 |
1.2n |
結構長度 |
1.2n+1.1 |
| 電磁閥額定 工作電壓 |
DC24V或AC220V |
電磁閥工作 電壓范圍 |
DC20～30V或AC187～242V |
| 額定功率 |
DC4.8W或AC6W |
全制動時間 |
≤0.5s |
| 全緩解時間 |
≤0.7s |
緩解時間 |
≤0.4s |
| 使用壽命 |
≥100萬次 |
? |
? |
（注：表中n為減速器節數）
與同類型減速器耗風量對比，節約52%。
四、資質證書
中國鐵路通信信號集團公司（通科技?[2010]229號）、鐵道部行政許可決定書（REAC2022-00062）、鐵道部整機檢驗報告、鐵道部25噸軸重疲勞試驗報告等。
