一、概述

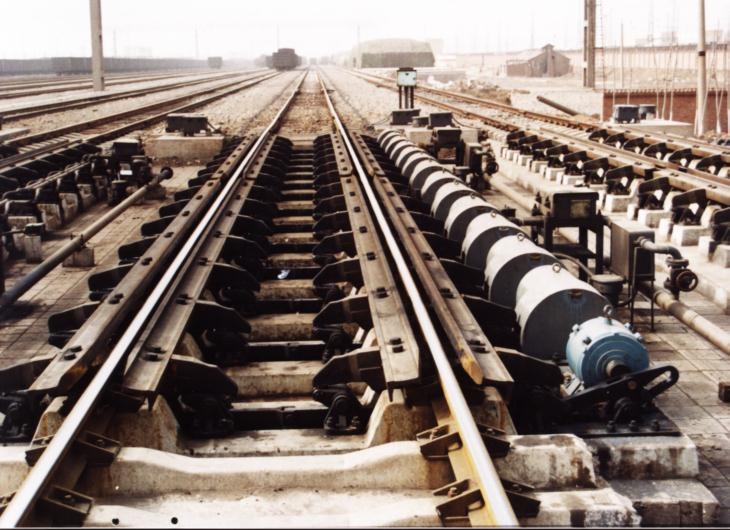

T.JCD型電動車輛減速器是以電力為動力源的浮軌重力式減速器，是駝峰編組站目的制動位的主要調速設備之一，用于精確調整溜放車輛的速度，實現安全連掛。它包括T.JCD-43型和T.JCD-50型兩種型號，分別適用于43kg/m和50kg/m鋼軌的直線段，滿足機械化、半自動化、自動化作業要求。因其結構簡單，維修方便，投資少，尤其適用于中小編組站。可單臺使用，也可兩臺串聯使用。
產品執行標準：《車輛減速器技術條件》TB/T2845-2007。
二、結構
T.JCD系列車輛減速器由整體道床、制動軌、制動鉗組、推桿機構、搖柄機構、電機、表示裝置、控制箱等組成。其中整體道床、制動軌、制動鉗組和推桿機構、表示裝置等與T.JK1-D型氣動減速器通用。
減速器以軌枕板為單位按1.2m節距組裝。每臺可由4、5、6、7節組成。
三、主要技術參數 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
| 單位制動能高 |
0.12m/m |
| 使用壽命 |
≥100萬次 |
| 最大允許入口速度 |
7m/s |
| 長度 |
有效制動長度1.2n，結構長度1.2n+1.1 |
| 動作時間 |
全制動時間≤0.4s，全緩解時間≤0.45s，緩解時間≤0.3s |
| 電機堵轉轉矩 |
135N.m（額定電壓AC380V時） |
| 電機工作電壓 |
AC380V(電壓范圍AC304～418V) |
| 電機堵轉電流 |
10A（額定電壓AV380V時） |
| 控制工作電壓 |
AC220V(電壓范圍AC187～242V) 或DC24V(電壓范圍DC20～30V) |
（注：表中n為減速器節數）
四、資質證書
鐵道部技術審查證書（科技信函[2003]57號、科技運函[2004]83號）、鐵道部行政許可決定書（REAC2022-00062）、鐵道部整機檢驗報告、鐵道部25噸軸重疲勞試驗報告等。
