產品執行標準:
GB/T5023-2008?
JB/T8734-2012?
適用范圍:
適用于交流額定電壓450/750V及以下動力裝置固定敷設用電線、儀器儀表，民用裝飾、照明等。
使用特征:
額定電壓UO/U為450/750V和300/500V；
電纜的長期允許工作溫度：
BV-90型電線的長期允許工作溫度應不超過90℃；
其他型號電線的長期工作溫度應不超過70℃。
電纜的敷設溫度應不低于0℃；
電纜外徑（D）小于25mm者應不小于4D；電纜外徑（D）為25mm及以上者應不小于6D。
產品型號:
電纜的型號見表1。
型號和名稱 ? ? ? ? ??表1
| 型號 |
名稱 |
芯數 |
導體種類 |
規格mm2 |
額定電壓V |
| 227IEC05(BV) |
內部布線用導體溫度為70℃的單芯實心導體無護套電纜 |
1 |
實心導體 |
0.5～1.0 |
300/500 |
| BV |
銅芯聚氯乙烯絕緣電線 |
1 |
絞合導體 |
0.75～1.0 |
300/500 |
| 227IEC01（BV） |
一般用途單芯硬導體無護套電纜 |
1 |
實心導體絞合導體 |
1.5～240 |
450/750 |
| 227IEC07（BV-90） |
內部布線用導體溫度為90℃的單芯實心導體無護套電纜 |
1 |
實心導體 |
0.5～2.5 |
300/500 |
| BVR |
銅芯聚氯乙烯絕緣軟電纜 |
1 |
絞合導體 |
2.5～70 |
450/750 |
結構數據及主要性能:
227?IEC?05（BV）
內部布線用導體溫度為70℃的單芯銅導體無護套電纜
國標（GB/T5023.3）???????????????????????????????????????????????????????表2
| 額定電壓 U0/U V |
標稱截面 mm2 |
導體結構 根/Φ mm |
絕緣厚度 mm |
平均外徑上限 mm |
參考重量 kg/km |
20℃導體最大直流電阻 Ω/km |
| 不鍍錫 |
鍍錫 |
| 300/500 |
0.5 |
1/0.80 |
0.6 |
2.4 |
8.2 |
36.0 |
36.7 |
| 0.75 |
1/0.97 |
0.6 |
2.6 |
10.7 |
24.5 |
24.8 |
| 1 |
1/1.13 |
0.6 |
2.8 |
13.5 |
18.1 |
18.2 |
BV銅芯聚氯乙烯絕緣電線（行標JB/T8734.2） 表3
| 額定電壓 U0/U V |
標稱截面 mm2 |
導體結構 根/Φ mm |
絕緣厚度 mm |
平均外徑上限 mm |
參考重量 kg/km |
20℃導體最大直流電阻 Ω/km |
| 不鍍錫 |
鍍錫 |
| 300/500 |
0.75 |
7/0.37 |
0.6 |
2.6 |
11.3 |
24.5 |
24.8 |
| 1.0 |
7/0.43 |
0.6 |
2.8 |
14.2 |
18.1 |
18.2 |
?
227?IEC?01（BV）?一般用途單芯硬銅導體無護套電纜
（國標GB/T5023.3）???????????????????????????????????????????????????表4 ? ? ? ? ? ? ? ??
|
額定電壓 U0/U V
|
標稱截面 mm2
|
導體結構 根/Φ mm
|
絕緣厚度 mm
|
平均外徑上限 mm
|
參考重量 kg/km
|
20℃導體最大直流電阻 Ω/km
|
|
不鍍錫
|
鍍錫
|
|
450/750
|
1.5
|
1/1.38
|
0.7
|
3.3
|
19.7
|
12.1
|
12.2
|
|
1.5
|
7/0.52
|
0.7
|
3.4
|
20.4
|
12.1
|
12.2
|
|
2.5
|
1/1.78
|
0.8
|
3.9
|
31.2
|
7.41
|
7.56
|
|
2.5
|
7/0.68
|
0.8
|
4.2
|
33.0
|
7.41
|
7.56
|
|
4
|
1/2.25
|
0.8
|
4.4
|
46.1
|
4.61
|
4.70
|
|
4
|
7/0.85
|
0.8
|
4.8
|
47.7
|
4.61
|
4.70
|
|
6
|
1/2.76
|
0.8
|
4.9
|
65.8
|
3.08
|
3.11
|
|
6
|
7/1.04
|
0.8
|
5.4
|
67.6
|
3.08
|
3.11
|
|
10
|
1/3.58
|
1.0
|
6.4
|
106.1
|
1.83
|
1.84
|
|
10
|
7/1.35
|
1.0
|
6.8
|
112.9
|
1.83
|
1.84
|
|
16
|
7/1.70
|
1.0
|
8.0
|
170.6
|
1.15
|
1.16
|
|
25
|
7/2.14
|
1.2
|
9.8
|
268.1
|
0.727
|
0.734
|
|
35
|
7/2.52
|
1.2
|
11.0
|
362.2
|
0.524
|
0.529
|
|
50
|
19/1.78
|
1.4
|
13.0
|
491.3
|
0.387
|
0.391
|
|
70
|
19/2.14
|
1.4
|
15.0
|
693.0
|
0.268
|
0.270
|
|
95
|
19/2.52
|
1.6
|
17.0
|
957.6
|
0.193
|
0.195
|
|
120
|
37/2.03
|
1.6
|
19.0
|
1195.0
|
0.153
|
0.154
|
|
150
|
37/2.25
|
1.8
|
21.0
|
1470.4
|
0.124
|
0.126
|
|
185
|
37/2.52
|
2.0
|
23.5
|
1842.9
|
0.0991
|
0.100
|
|
240
|
61/2.25
|
2.2
|
26.5
|
2449.4
|
0.0754
|
0.0762
|
227IEC07（BV-90） 內部布線用導體溫度為90℃的單芯銅導體無護套電纜 （國標GB/T5023.3）表5
|
額定電壓 U0/U V
|
標稱截面 mm2
|
導體結構 根/Φ mm
|
絕緣厚度 mm
|
平均外徑上限 mm
|
參考重量 kg/km
|
20℃導體最大直流電阻 Ω/km
|
|
不鍍錫
|
鍍錫
|
|
300/500
|
0.5
|
1/0.80
|
0.6
|
2.4
|
8.2
|
36.0
|
36.7
|
|
0.75
|
1/0.97
|
0.6
|
2.6
|
10.7
|
24.5
|
24.8
|
|
1
|
1/1.13
|
0.6
|
2.8
|
13.5
|
18.1
|
18.2
|
|
1.5
|
1/1.38
|
0.7
|
3.3
|
19.7
|
12.1
|
12.2
|
|
2.5
|
1/1.78
|
0.8
|
3.9
|
31.2
|
7.41
|
7.56
|
BVR銅芯聚氯乙烯絕緣軟電線 （行標JB/T8734.2）表6
|
額定電壓U0/U V
|
標稱截面 mm2
|
導體結構 根/Φ mm
|
絕緣厚度 mm
|
平均外徑上限 mm
|
參考重量 kg/km
|
20℃導體最大直流電阻 Ω/km
|
|
不鍍錫
|
鍍錫
|
|
450/750
|
2.5
|
19/0.41
|
0.8
|
4.1
|
32.7
|
7.41
|
7.56
|
|
4
|
19/0.52
|
0.8
|
4.8
|
48.5
|
4.61
|
4.70
|
|
6
|
19/0.64
|
0.8
|
5.3
|
69.4
|
3.08
|
3.11
|
|
10
|
49/0.52
|
1.0
|
6.8
|
120.8
|
1.83
|
1.84
|
|
16
|
49/0.64
|
1.0
|
8.1
|
174.8
|
1.15
|
1.16
|
|
25
|
98/0.58
|
1.2
|
10.2
|
284.2
|
0.727
|
0.734
|
|
35
|
133/0.58
|
1.2
|
11.7
|
376.9
|
0.524
|
0.529
|
|
50
|
133/0.68
|
1.4
|
13.9
|
517.8
|
0.387
|
0.391
|
|
70
|
189/0.68
|
1.4
|
16.0
|
721.6
|
0.268
|
0.270
|

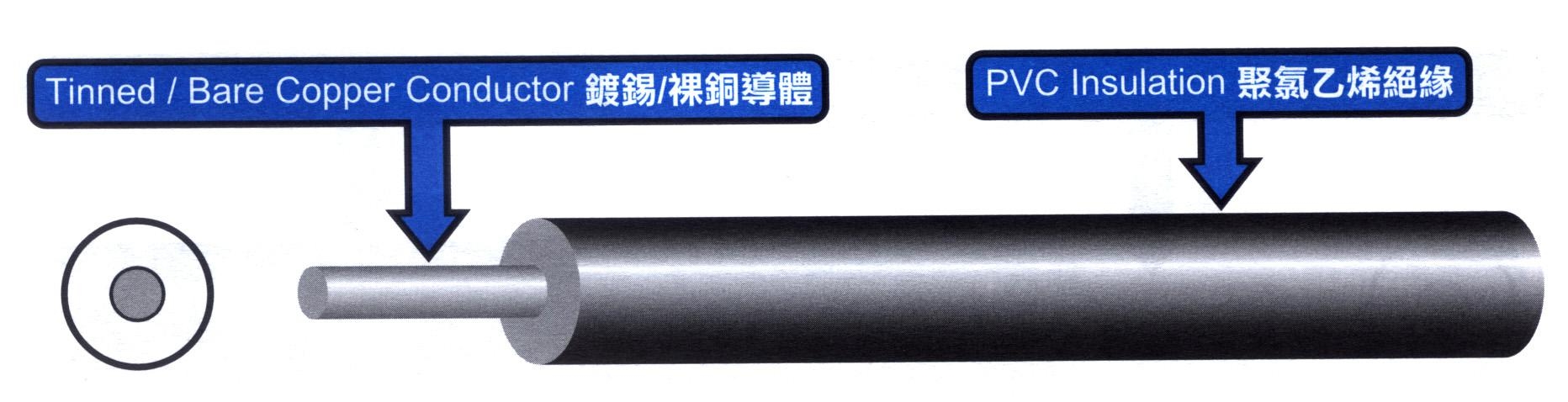

電纜電線示意圖
備注:
1.表中所列導體結構為本公司規定的結構，亦可按用戶要求的結構生產。
2.導體外徑可能會有少許偏差，國家標準規定最終以20℃直流電阻進行考核。
3.在表格前頭帶有“?”的圖形（國家強制性產品認證制度），表示該表格中的產品均已通過國家強制認證。
4.除以上規格本公司還生產低煙無鹵系列、阻燃系列、耐火系列、輻照交聯系列產品；低煙無鹵阻燃系列電線在型號前加DWZR-?，例：DWZR-BV；耐火型電線電纜在型號前加NH-，例：NH-BV等。
