產品執行標準:
GB?9330-2008《塑料絕緣控制電纜》
GB/T?19666-2005《阻燃和耐火電線電纜通則》
適用范圍:
本產品適用額定電壓450/750V及以下，或直流1000V及以下的發電、冶金、石化等工礦企業集散系統、電子計算機系統、自動化系統的信號傳輸及檢測儀器儀表等。
本產品可固定敷設于室內、隧道、橋架、管道、電纜溝內或直埋地下。
使用特征:
工頻額定電壓UO/U為450/750V。
電纜導體的允許長期最高工作溫度為：70℃。
最低環境溫度：-15℃
電纜安裝敷設溫度：不低于0℃
敷設時允許變曲半徑：有鎧裝或銅帶屏蔽電纜不小于電纜外徑12倍，其他電纜不小于電纜外徑6倍
產品型號:
| 型號 |
名稱 |
使用范圍 |
| KVV |
聚氯乙烯絕緣、護套控制電纜 |
固定敷設在室內、電纜溝或管道中 |
| Z*-KVV |
阻燃聚氯乙烯絕緣、護套控制電纜 |
| WDZ*-KYY |
低煙無鹵阻燃聚烯烴絕緣、護套控制電纜 |
| KVVP |
聚氯乙稀絕緣、護套銅絲屏蔽控制電纜 |
敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
| Z*-KVVP |
阻燃聚氯乙稀絕緣、護套銅絲屏蔽控制電纜 |
| WDZ*-KYYP |
低煙無鹵阻燃聚烯烴絕緣、護套銅絲屏蔽控制電纜 |
| KVVP2 |
聚氯乙稀絕緣、護套銅帶屏蔽控制電纜 |
敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
| Z*-KVVP2 |
阻燃聚氯乙稀絕緣、護套銅帶屏蔽控制電纜 |
| WDZ*-KYYP2 |
低煙無鹵阻燃聚烯烴絕緣、護套銅帶屏蔽控制電纜 |
| KVVR |
聚氯乙烯絕緣、護套控制軟電纜 |
敷設于室內移動要求柔軟場合 |
| Z*-KVVR |
阻燃聚氯乙烯絕緣、護套控制軟電纜 |
| WDZ*-KYYR |
低煙無鹵阻燃聚烯烴絕緣、護套控制軟電纜 |
| KVVRP |
聚氯乙稀絕緣、護套銅絲屏蔽控制軟電纜 |
敷設于室內移動要求柔軟場合 |
| Z*-KVVRP |
阻燃聚氯乙稀絕緣、護套銅絲屏蔽控制軟電纜 |
| WDZ*-KYYRP |
低煙無鹵阻燃聚烯烴絕緣、護套銅絲屏蔽控制軟電纜 |
| KVV22 |
聚氯乙稀絕緣、護套鋼帶屏蔽控制電纜 |
敷設在室、電纜溝管道、直埋等能承受較大機械外力等固定場合 |
| Z*-KVV22 |
阻燃聚氯乙稀絕緣、護套鋼帶屏蔽控制電纜 |
| WDZ*-KYY22 |
低煙無鹵阻燃聚烯烴絕緣、護套鋼帶屏蔽控制電纜 |
*代表阻燃A、B、C、D類 產品規格:
| 型號 |
導體標稱截面mm2 |
| 0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
| 芯數 |
| KVV、KYJV、Z*-KVV、WDZ*-KYY、KVVP、KYJVP、Z*-KVVP、WDZ*-KYYP |
2～61 |
2～14 |
2～10 |
| KVVP2、Z*-KVVP2、WDZ*-KYYP2 |
4～61 |
4～14 |
4～10 |
| KVV22 |
7～61 |
4～61 |
4～14 |
4～10 |
| Z*-KVV22、WDZ*-KYY22 |
| KVVR、WDZ*-KYYR |
4～61 |
– |
– |
| KVVRP、Z*-KVVRP |
4～61 |
– |
– |
| WDZ*-KYYRP |

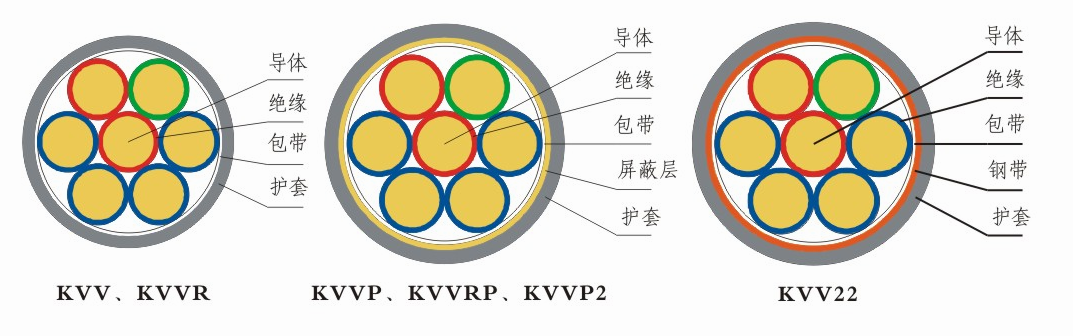

產品結構示意圖

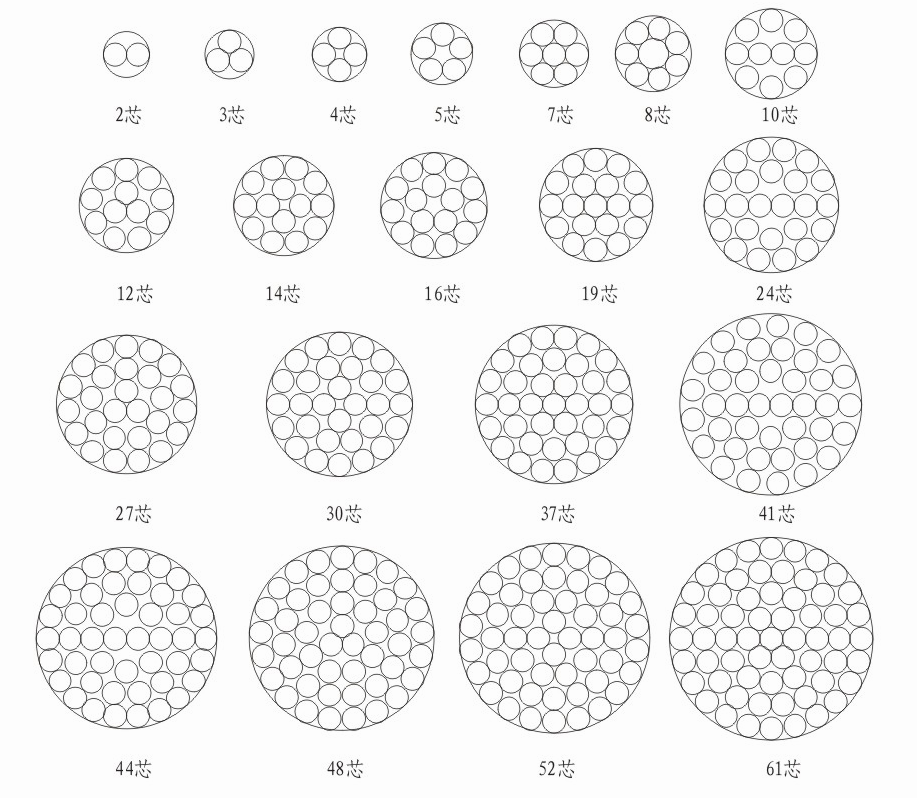

纜芯排列示意圖:
?
