產品執行的標準:
本產品按照GB/T12706.1《額定電壓1kV（Um=1.2kV）到3kV（Um=3.6kV）擠包絕緣電力電纜及附件》的標準生產，同時還可按照客戶要求的IEC、BS、DIN等標準生產。
GB/T?19666-2005《阻燃和耐火電線電纜通則》
適用范圍:
本產品適用于工頻額定電壓0.6/1kV及以下配電網或工業裝置中固定敷設作配送電能之用。適宜固定敷設于電力、石化、冶金、礦山、軌道交通、車站、機場、高層建筑、住宅等場所。
本產品可固定敷設于室內、隧道、橋架、管道、電纜溝內或直埋地下。
使用特征:
工頻額定電壓Uo/U為0.6/1kV.
電纜導體的允許長期最高工作溫度為70℃。
短路時（最長持續時間不超過5s）電纜導體的最高溫度不超過160℃。
電纜敷設時環境溫度應不低于0℃。
電纜安裝時的最小彎曲半徑：
| 單芯電纜 |
多芯電纜 |
| 鎧裝 |
無鎧裝 |
鎧裝 |
無鎧裝 |
| 15D |
20D |
12D |
15D |
注：D為電纜外徑 產品型號:
| 型號 |
名稱 |
| 銅芯 |
鋁芯 |
? |
| VV |
VLV |
聚氯乙烯絕緣、聚氯乙烯外護套電力電纜 |
| VV22 |
VLV22 |
聚氯乙烯絕緣、鋼帶鎧裝、聚氯乙烯外護套電力電纜 |
| Z*-VV |
Z*-VLV |
阻燃聚氯乙烯絕緣、阻燃聚氯乙烯外護套電力電纜 |
| Z*-VV22 |
Z*-VLV22 |
阻燃聚氯乙烯絕緣、鋼帶鎧裝、阻燃聚氯乙烯外護套電力電纜 |
| WDZ*-YY |
WDZ*-YLY |
低煙無鹵阻燃聚烯烴絕緣、低煙無鹵阻燃聚烯烴外護套電力電纜 |
| WDZ*-YY22 |
WDZ*-YLY22 |
低煙無鹵阻燃聚烯烴絕緣、鋼帶鎧裝、低煙無鹵阻燃聚烯烴外護套電力電纜 |
說明：*為電纜阻燃類別，分別為A、B、C、D類。
產品規格:
| 型號 |
芯數 |
導體標稱截面 |
| VV、Z*-VV、WDZ*-YYVLV、Z*-VLV、WDZ*-YLY |
1 |
1.5~4002.5~400 |
| VV、Z*-VV、WDZ*-YYVV22、Z*-VV22、WDZ*-YY22、VLV、Z*-VLV、WDZ*-YLYVLV22、Z*-VLV22、WDZ*-YLY22 |
2 |
1.5~1852.5~1854.0~185 |
| VV、Z*-VV、WDZ*-YY、VV22、Z*-VV22、WDZ*-YY22VLV、Z*-VLV、WDZ*-YLY、VLV22、Z*-VLV22、WDZ*-YLY22 |
3 |
1.5~3002.5~300 |
| VV、Z*-VV、WDZ*-YY、VLV、Z*-VLV、WDZ*-YLYVV22、Z*-VV22、WDZ*-YY22、VLV22、Z*-VLV22、WDZ*-YLY22 |
3+1 |
4.0~300 |
| VV、Z*-VV、WDZ*-YYVV22、Z*-VV22、WDZ*-YY22、VLV、Z*-VLV、WDZ*-YLYVLV22、Z*-VLV22、WDZ*-YLY22 |
4 |
1.5~1852.5~1852.5~185 |
| VV、Z*-VV、WDZ*-YY、VV22、Z*-VV22、WDZ*-YY22VLV、Z*-VLV、WDZ*-YLY、VLV22、Z*-VLV22、WDZ*-YLY22 |
5 |
1.5~1852.5~185 |
| VV、Z*-VV、WDZ*-YYVLV、Z*-VLV、WDZ*-YLY、VV22、Z*-VV22、WDZ*-YY22VLV22、Z*-VLV22、WDZ*-YLY22 |
4+1 |
1.5~2404.0~2404.0~240 |
| VV、Z*-VV、WDZ*-YY、VLV、Z*-VLV、WDZ*-YLY、VV22Z*-VV22、WDZ*-YY22、VLV22、Z*-VLV22、WDZ*-YLY22 |
3+2 |
4.0~240 |
產品結構示意圖（無鎧裝）

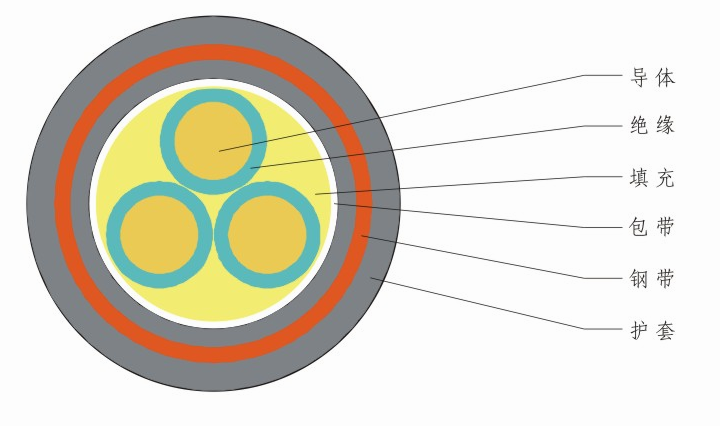

產品結構示意圖（有鎧裝）
?
