產品執行的標準:
本產品按照GB/T?12706.1《額定電壓1kV（Um=1.2kV）到3kV（Um=3.6kV）擠包絕緣電力電纜及附件》的標準生產，同時還可按照客戶要求的IEC、BS、DIN等標準生產。
GB/T?19666-2005《阻燃和耐火電線電纜通則》
適用范圍:
本產品適用于工頻額定電壓0.6/1kV及以下配電網或工業裝置中固定敷設作配送電能之用。適宜固定敷設于電力、石化、冶金、礦山、軌道交通、車站、機場、高層建筑、住宅等場所。
本產品可固定敷設于室內、隧道、橋架、管道、電纜溝內或直埋地下。
產品特點:
電性能較高。
機械性能較高，耐磨性好。
產品耐熱老化性、耐環境應力開裂性能好。
耐油、耐溶性能好。
耐熱等級較高（90℃、105℃、125℃、150℃）。
使用特征:
工頻額定電壓Uo/U為0.6/1kV.
電纜導體的允許長期最高工作溫度為105℃。
短路時（最長持續時間不超過5s）電纜導體的最高溫度不超過270℃。
電纜敷設時環境溫度應不低于0℃。
電纜彎曲半徑：
| 單芯電纜 |
多芯電纜 |
| 鎧裝 |
無鎧裝 |
鎧裝 |
無鎧裝 |
| 15D |
20D |
12D |
15D |
注：D為電纜外徑 產品型號
| 型號 |
名稱 |
| 銅芯 |
鋁芯 |
? |
| YJV |
YJLV |
輻照交聯聚乙烯絕緣、聚氯乙烯外護套電力電纜 |
| YJV22 |
YJLV22 |
輻照交聯聚乙烯絕緣、鋼帶鎧裝、聚氯乙烯外護套電力電纜 |
| Z*-YJV |
Z*-YJLV |
阻燃輻照交聯聚乙烯絕緣、阻燃聚氯乙烯外護套電力電纜 |
| Z*-YJV22 |
Z*-YJLV22 |
阻燃輻照交聯聚乙烯絕緣、鋼帶鎧裝、阻燃聚氯乙烯外護套電力電纜 |
| WDZ*-YJV |
WDZ*-YJLV |
低煙無鹵阻燃輻照交聯聚烯烴絕緣、低煙無鹵阻燃聚烯烴外護套電力電纜 |
| WDZ*-YJV22 |
WDZ*-YJLV22 |
低煙無鹵阻燃輻照交聯聚烯烴絕緣、鋼帶鎧裝、低煙無鹵阻燃聚烯烴外護套電力電纜 |
說明：*為電纜阻燃類別，分別為A、B、C、D類。
產品規格
| 型號 |
芯數 |
導體標稱截面 |
| YJV、Z*-YJV、WDZ*-YJVYJLV、Z*-YJLV、WDZ*-YJLV |
1 |
1.5~3002.5~300 |
| YJV、Z*-YJV、WDZ*-YJV、YJV22、Z*-YJV22、WDZ*-YJV22、YJLV、Z*-YJLV、WDZ*-YJLV、YJLV22、Z*-YJLV22、WDZ*-YJLV22 |
2 |
1.5~1852.5~1854.0~185 |
| YJV、Z*-YJV、WDZ*-YJV、YJV22、Z*-YJV22、WDZ*-YJV22、YJLV、Z*-YJLV、WDZ*-YJLV、YJLV22、Z*-YJLV22、WDZ*-YJLV22 |
3 |
1.5~3002.5~3004.0~300 |
| YJV、Z*-YJV、WDZ*-YJV、YJLV、Z*-YJLV、WDZ*-YJLV、YJV22、Z*-YJV22、WDZ*-YJV22、YJLV22、Z*-YJLV22、WDZ*-YJLV22 |
3+1 |
4.0~300 |
| YJV、Z*-YJV、WDZ*-YJV、YJV22、Z*-YJV22、WDZ*-YJV22、YJLV、Z*-YJLV、WDZ*-YJLV、YJLV22、Z*-YJLV22、WDZ*-YJLV22 |
4 |
1.5~1852.5~185 |
| 2.5~300 |
| YJV、Z*-YJV、WDZ*-YJV、YJV22、Z*-YJV22、WDZ*-YJV22、YJLV、Z*-YJLV、WDZ*-YJLV、YJLV22、Z*-YJLV22、WDZ*-YJLV22 |
5 |
1.5~1852.5~185 |
| YJV、Z*-YJV、WDZ*-YJV、YJV22、Z*-YJV22、WDZ*-YJV22、YJLV、Z*-YJLV、WDZ*-YJLV、YJLV22、Z*-YJLV22、WDZ*-YJLV22 |
4+1 |
1.5~2404.0~240 |
| YJV、Z*-YJV、WDZ*-YJV、YJV22、Z*-YJV22、WDZ*-YJV22、YJLV、Z*-YJLV、WDZ*-YJLV、YJLV22、Z*-YJLV22、WDZ*-YJLV22 |
3+2 |
1.5~2404.0~240 |
說明：*為電纜阻燃類別，分別為A、B、C、D類。
產品結構示意圖（無鎧裝）

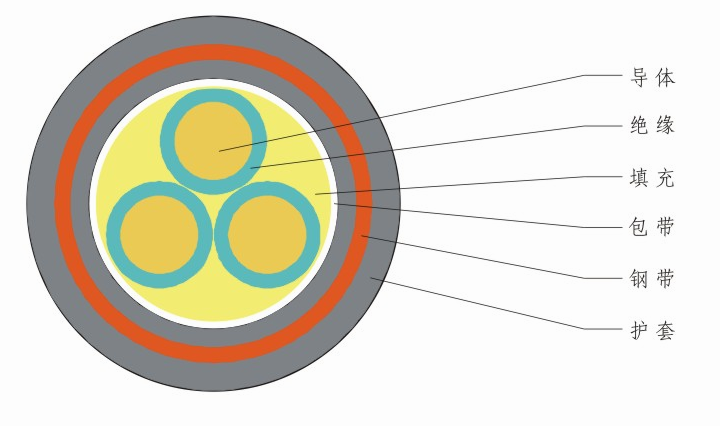

產品結構示意圖（有鎧裝）
?
