LFCT系統接收來自聯鎖計算機的指令，向FS2500型軌道電路發出預先定義的軌道編碼信息。LFCT系統由CCU(中心控制單元)、ICU（接口控制單元）、CCS（中心監控單元）、背板、結構件等構成。
CCU為中心控制單元，負責系統控制邏輯，提供外部總線和內部總線接口。外部總線實現CCU與VPI的數據交互；內部總線實現CCU與ICU的數據交互。
ICU是LFCT系統對外連接FS2500軌道電路的發碼單元，ICU從系統內部總線獲取低頻編碼信息，處理后向FS2500發送規定頻率的ASK碼。
CCS為非安全板卡，主要負責監測系統內部總線和VPI總線的數據，獲取整個系統運行、故障等狀態信息。
系統結構

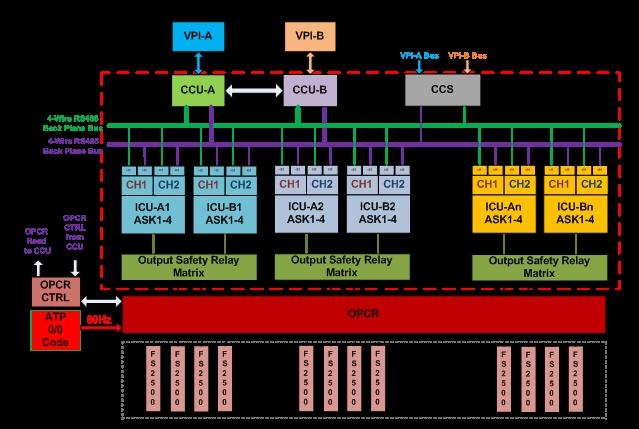

l?系統結構圖
LFCT系統邏輯結構
注：其中紅色虛線內為LFCT系統設備，80Hz安全碼發生器、OPCR、FS2500軌道電路、VPI系統均為外部既有設備。
l?產品物理結構：
LFCT機籠物理結構圖
系統性能
●特性
??SIL4級鐵路安全型產品；
??二取二邏輯，主備冗余結構；
??系統結構明晰合理，系統配置靈活；
??直接兼容升級既有陳舊系統；
●物理尺寸
??機籠高度：6U?（6*44.45mm?=?266.7mm）
??機籠寬度：84TE（84*5.08?mm?=?426.72mm）
??機籠深度：410mm
??板卡單元寬度：6TE?（6*5.08?mm?=?30.48mm）
??機籠本體顏色：鋁本色
●軌道電路負載容量
LFCT系統容量明細表
|
機籠
|
ICU數量
|
ASK發碼單元數量
|
熱備后支持軌道區段數量
|
備注
|
|
主機籠
|
10
|
40
|
20
|
主機籠和擴展籠通用，擴展籠僅插ICU板卡，其他槽位空閑，根據現場應用進行后部配線
|
|
擴展籠
|
10
|
40
|
20
|
●輸出信號指標：
??ASK信號電壓：55-70Vp-p；
??信號載頻：2920Hz±10Hz；
?調制頻率：
28Hz；32Hz；36Hz；40Hz；44Hz；48Hz；52Hz；56Hz；60Hz；64Hz；68Hz；72Hz；76Hz；80Hz。
??調制頻率精度±0.2Hz；
??ASK載頻為方波，無直流成分，占空比1：1；
調制頻率為方波，無直流成分，占空比1：1；
