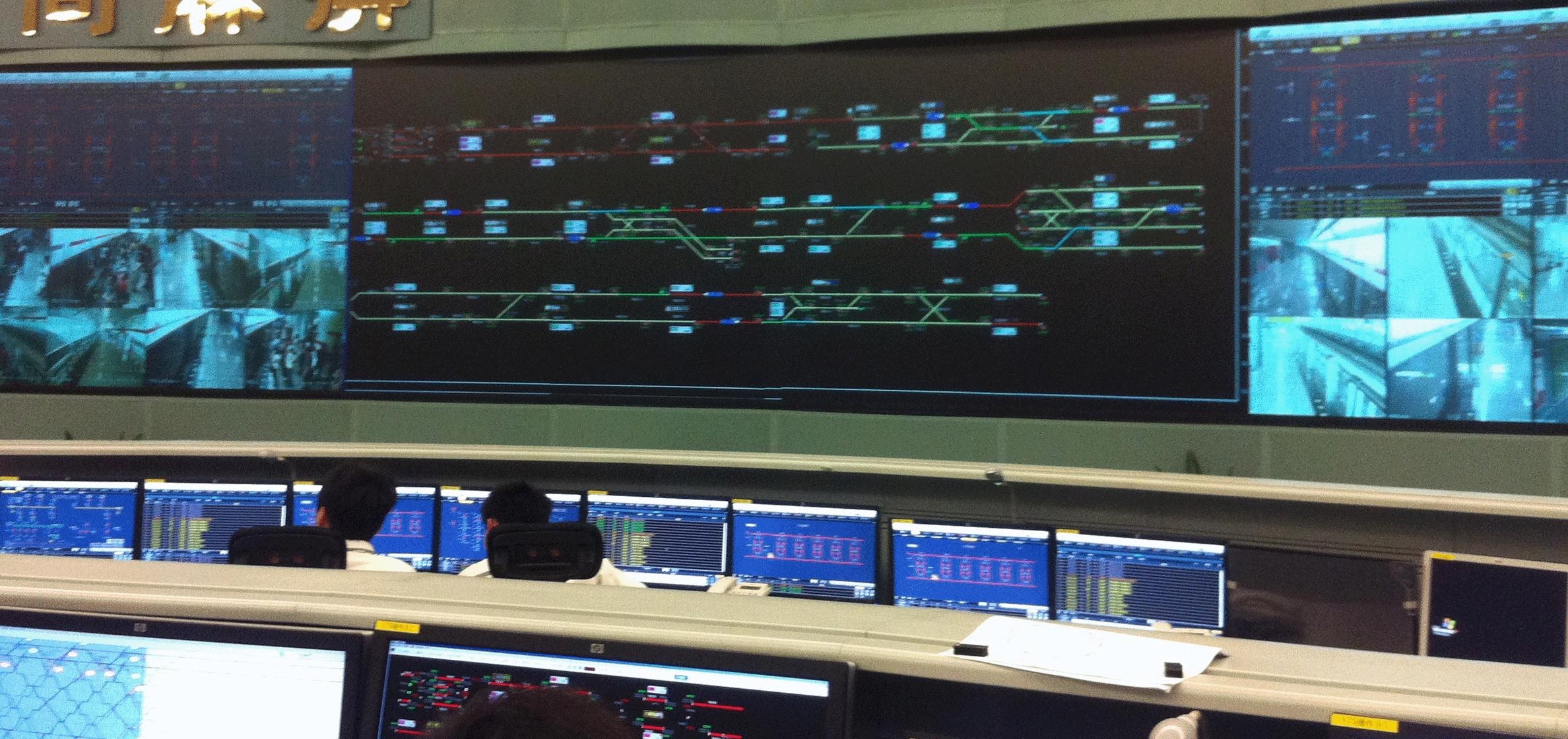

ATS系統包括控制中心設備和車站設備，中心設備包括調度員工作站，調度長工作站，控制大屏,運行圖和時刻表生成等應用設備，與站臺終端，值班員控制臺通過局域網設備連接。
ATS系統多用在軌道交通管理中，實現自動監督、控制線上列車的運行。
主要功能包含：編制運行圖，根據運行圖自動辦理列車進路，自動調整列車運行間隔，必要時可以人工介入調整列車間隔，記錄運行數據等。
系統結構
包括中央ATS系統、車站ATS系統和車輛段ATS系統。通常整個線路由中央ATS系統來控制，當中央ATS故障時，車站ATS接管任務，為本地提供局部線路控制和操作功能。車輛段ATS負責車輛段內部的控制和運營，并與中央ATS系統和正線車站ATS系統進行交互。

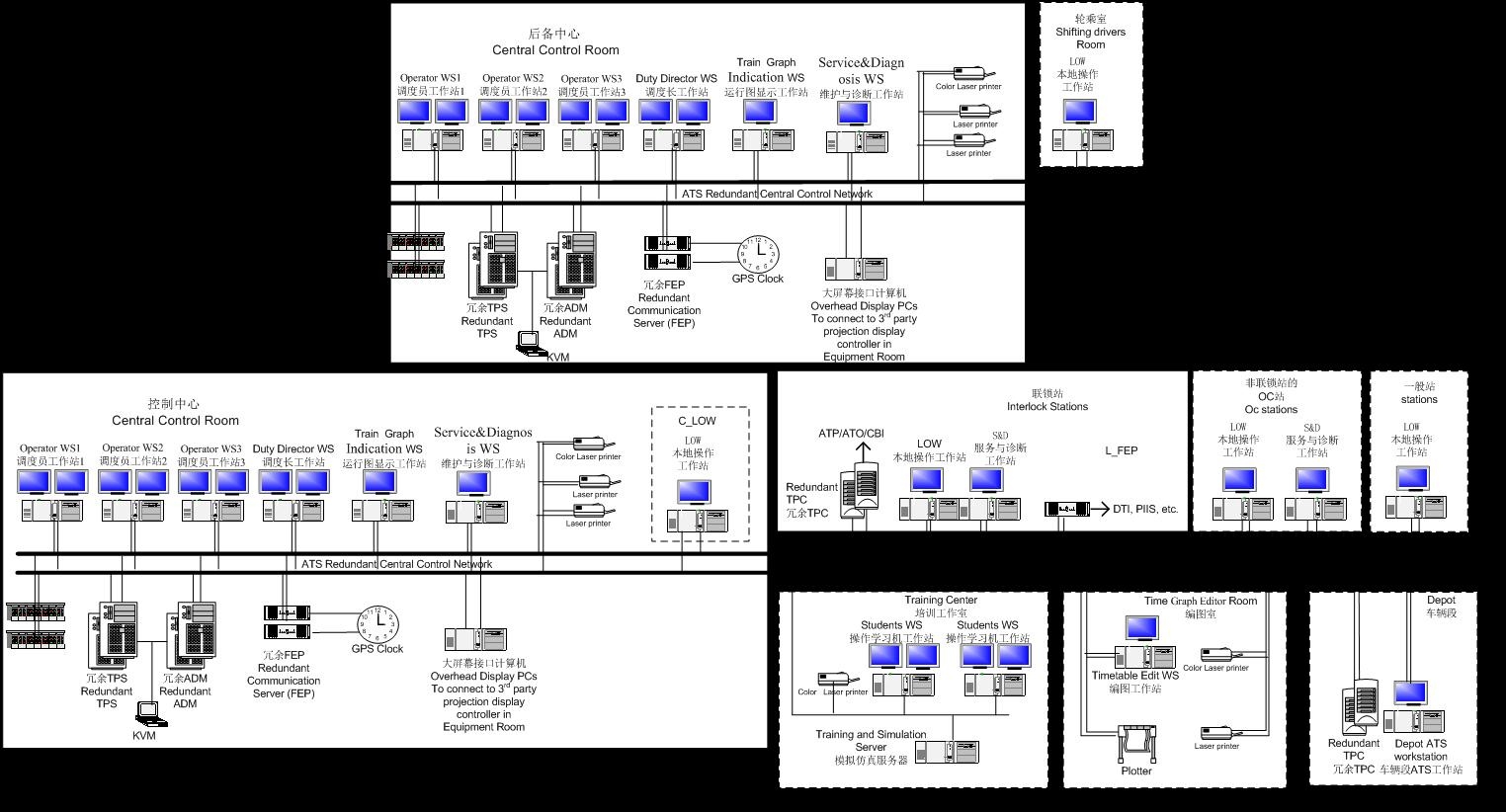

ATS組成示意圖
系統性能
基于聯鎖和ATP提供的信息，ATS子系統對整個線路的運行進行監督和控制。
●主要功能有：
狀態顯示
列車監視和追蹤
自動進路排列
列車自動調整
時刻表系統
●主要技術指標：
可靠性：平均無故障時間(MTBF)
系統計算機的單機單通道：2*10^5小時≈?23年
主要外圍設備:1*10^5小時≈?12年
可用性：達到99.999%
可維護性：系統平均修復時間(MTTR)少于4小時
系統響應時間表示：設備狀態變化至ATS控制中心顯示不大于2秒
控制：命令發出至被控系統開始執行不大于?2秒
