地鐵牽引供電、牽引傳動系統
產品介紹:
1.軌道交通能饋式牽引供電系統介紹:
該項目基于國家“十一五”最新科技成果,不僅能夠在列車牽引時為列車提供能量,減小直流電壓跌落;還能在列車制動時將多余的再生制動能量反饋回交流電網,節約能量。此外,還具有減小直流網壓波動和紋波、提高供電品質,以及對交流中壓環網進行無功補償?shù)墓δ堋?/p>
能饋式牽引供電裝置集牽引供電、能量回饋、提高供電品質、功率因數補償?shù)榷喾N功能于一體,具有很高的綜合性價比,從而使得整個系統更加優化!
項目產品能饋式牽引供電裝置由變壓器、低壓交流開關柜、雙向變流器柜、直流接觸器柜構成。
2.能饋式牽引傳動系統介紹
能饋式牽引傳動系統通過受流器取得750v或1500v直流電,輸入變流器,變流器采用pwm脈寬調制模式,將直流電逆變成頻率、電壓可調的三相交流電,平行供給車輛四臺交流籠型異步牽引電機,實現列車的牽引、制動功能。牽引工況下,將地鐵電網上的電能轉換為列車在軌道上運動的動能;制動工況下,列車把動能轉換為電能反饋電網。該系統還可提供車輛照明、通風、控制系統的用電。
技術與國際水平同步,牽引變流器采用高精度的牽引電機矢量控制,提高開關頻率,減少電流諧波和轉矩脈動。自帶在線監測及維護軟件,界面友好、直觀,具有故障診斷功能。
項目產品由高壓開關箱、牽引逆變器箱、高頻輔助逆變器、高頻充電機構成。

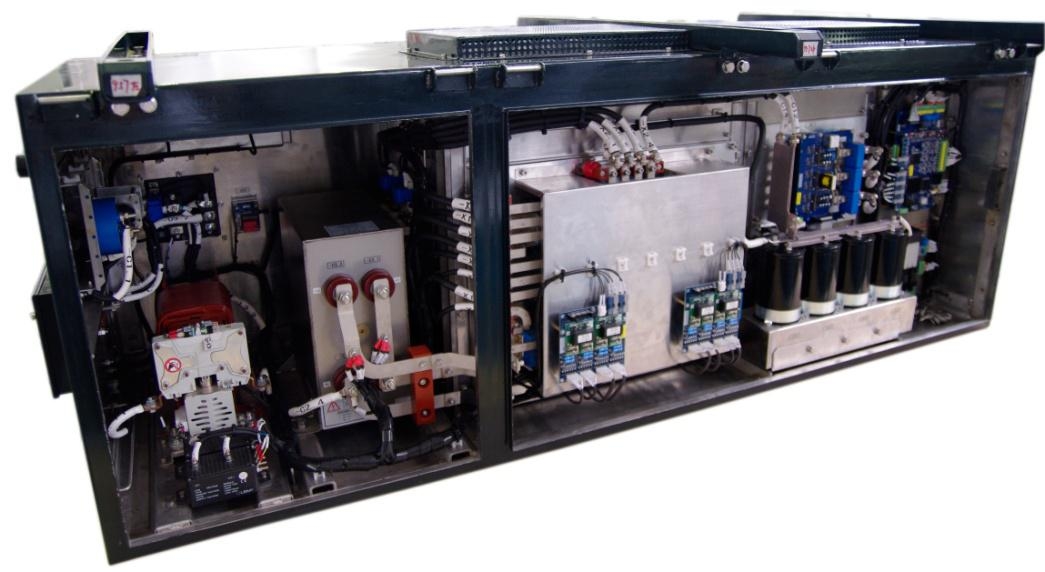

MBCC-30/1500型地鐵高頻充電機

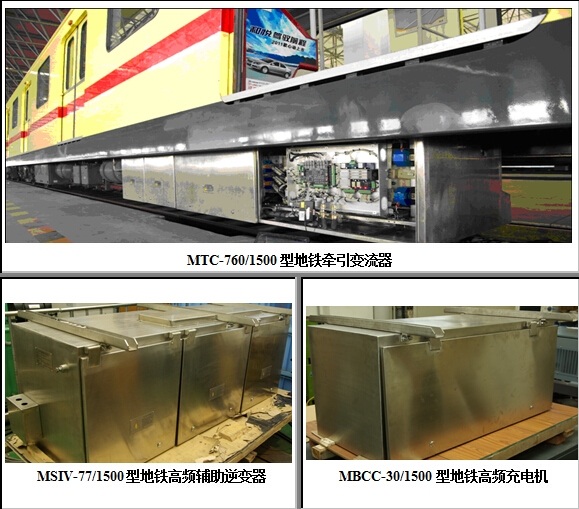

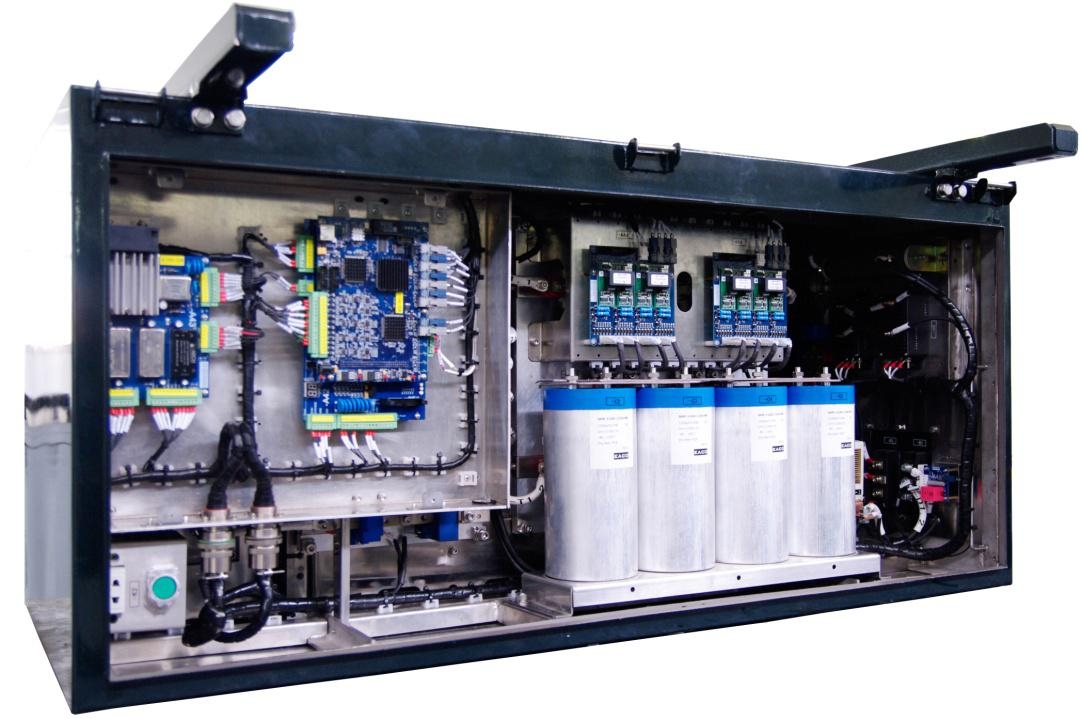

MSIV-77/1500型地鐵高頻輔助逆變器

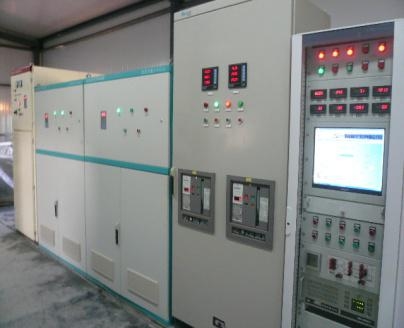

能饋式牽引供電裝置

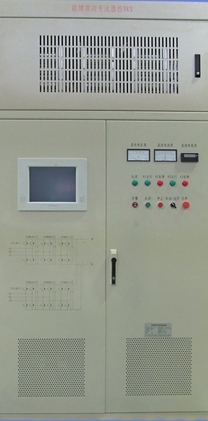

能饋式牽引供電裝置
