智慧建筑建總體框架采用了層次化設計思想，以實現不同層次間的相互獨立性，保障系統的高度穩定性、實用性和可擴展性。中國通號通信信息集團具備多個智慧城市項目經驗，其中和永興銀都投資公司簽署的國家智慧城市試點合作協議書就涉及智慧建筑。在方案設計中，系統由基礎層、數據層、平臺層和應用層等四個層次組成。

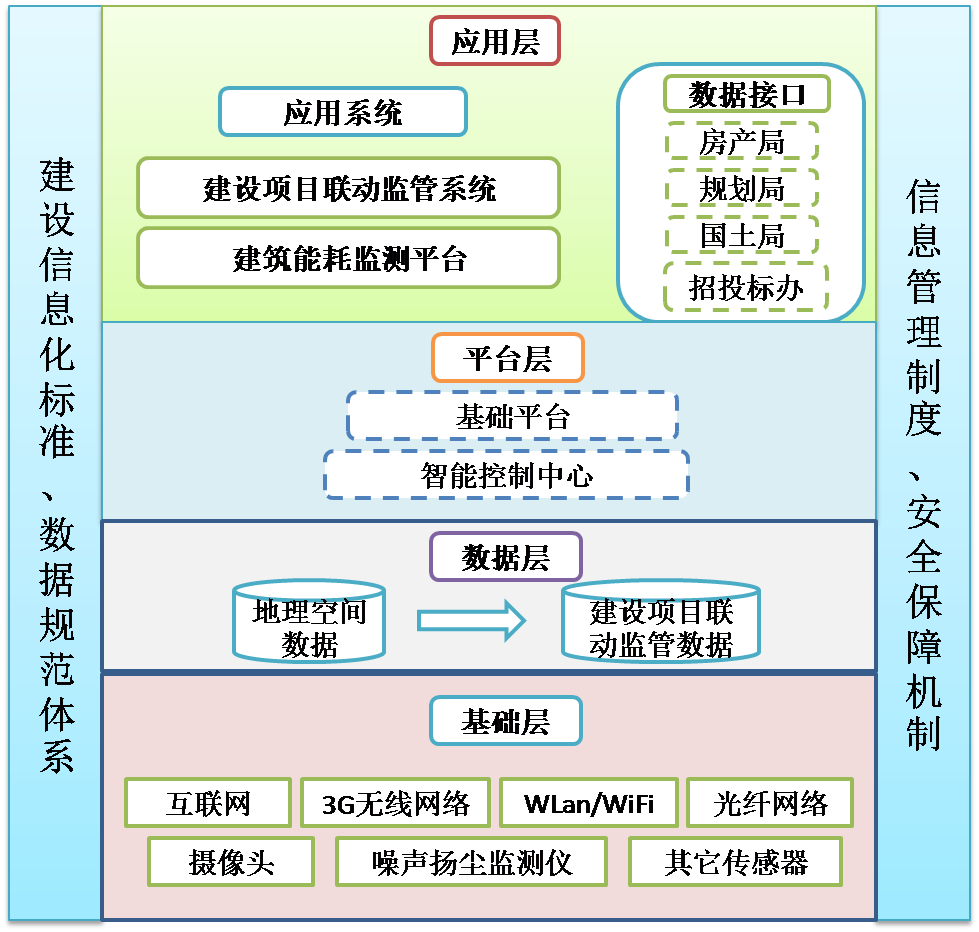

智慧建筑總體框架

智慧建筑由基礎層、數據層、平臺層和應用層等四個層次組成，簡要介紹如下：

（1）基礎層

基礎層包括感知和網絡兩個部分。感知層主要由攝像頭、噪聲揚層監測儀和其它傳感器組成；網絡層主要由互聯網、3G無線網絡、光纖網絡等組成。

（2）數據層

數據層主要包括基礎數據庫和業務數據庫等。本系統基礎數據庫主要指地理空間數據庫；業務數據庫指建設項目聯動監管數據庫。

（3）平臺層

平臺層由智能控制中心和基礎平臺兩部分組成。智能控制中心是整個遠程集中監控系統的大腦，負責整個系統的管理和控制工作，本系統智能控制中心分為兩級結構：各個現場本地監控分控中心和住建局智能控制中心。智能控制中心計算機和所有現場前端監控分中心計算機通過網絡互連，實現了數據的傳輸和交換；基于對建筑行業信息化系統的理解，立足于各應用系統現有及未來一段時間內可能的業務需求，我們提出的基礎平臺建設方案由三部分構成：應用開發平臺、應用集成平臺和支持系統。

（4）應用層

應用層由應用系統和數據接口兩部分組成。應用系統包括建設項目聯動監管系統和建筑能耗監測平臺兩大部分；預留數據接口的相關委辦局主要有房產局、規劃局、國土局、公安局、城管局和招投標辦等部門。

1)  建設項目聯動監管系統

建設項目聯動監管系統主要由聯動監管信息系統、施工現場移動視頻監控系統、環境監測管理系統、現場人員考勤系統組成。

聯動監管信息系統

聯動監管信息系統包括公共信息管理、內部郵件管理、建設行業資質管理、工程項目信息管理、電子檔案管理、移動視頻監控管理、環境監測管理、現場人員考勤、電子檔案管理、工作流管理、法律法規管理、違規上報處理、質安監督管理、執法過程管理和招投標監管等子系統組成。

施工現場移動視頻監控系統

采用施工現場移動視頻監控系統，可以將多個被監測點與中央監控中心連接起來，且搭建迅速，可以在最短的時間內迅速建立起無線鏈路?，F(xiàn)場監控點安裝的攝像機所攝錄的實時的視頻圖像通過無線視頻服務器接入設備進行傳輸, 傳送到用戶的安全監控中心，并可以完成對遠程監控點的控制。

環境監測管理系統

環境監測管理系統針對每個現場監控站點需要監控施工環境要求，設置粉塵、噪音監測儀器，對建筑現場內的噪聲，粉塵的進行實時數據采集。粉塵、噪音超過定值后就會實時提醒當值人員對施工情況進行調整，逾期不處理即將報警數據信息上傳集中監控中心進行分析處理。

現場人員考勤系統

現場人員考勤系統針對目前越來越多的跨區域的企事業單位，希望實現總部統一部署，統一平臺，實時信息同步，分布式管理，集中監控的需求，是B/S架構的考勤管理系統，配套中控最新的生物識別技術產品人臉指紋網絡考勤機、門禁機，智能卡網絡考勤機、門禁機。

2) 建筑能耗監測平臺

建筑能耗監測平臺主要包括能源規劃、能耗監視與管理、能耗分析與診斷以及節能控制四個方面。平臺實現對建筑能耗的分類、分項計量監測，對特定建筑用能進行精細化監管，提高數據分析能力；編制分類用能定額試點區方案，并在能耗監測與評價基礎上開展合同能源管理工作；持續推廣可再生能源應用，重點推進以可再生能源應用為主的綠色建筑，規劃建筑節能，實現太陽能、水源熱泵等自然資源的充分應用。
